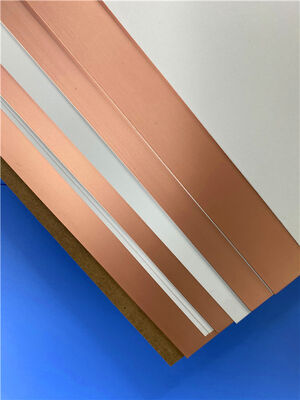

F4BTMS294 Laminados de alta frecuencia de sustrato de lámina recubierta de cobre

La serie F4BTMS es un producto mejorado de la serie F4BTM, que incorpora avances tecnológicos en la formulación de materiales y los procesos de fabricación. Se añade una cantidad significativa de cerámica al material, que se refuerza con tejido de vidrio ultradelgado y ultrafino, lo que resulta en un rendimiento del material muy mejorado y un rango de constante dieléctrica más amplio. Este es un material de grado aeroespacial y alta fiabilidad que puede servir como sustituto de productos extranjeros similares.

El uso de una pequeña cantidad de tejido de vidrio ultradelgado y ultrafino para el refuerzo, combinado con una mezcla uniforme de una gran cantidad de nanocerámicas especiales y resina de PTFE, minimiza el efecto de la fibra de vidrio durante la propagación de ondas electromagnéticas, reduce la pérdida dieléctrica y mejora la estabilidad dimensional. Esto reduce la anisotropía del material en las direcciones X/Y/Z, aumenta la frecuencia utilizable, mejora la resistencia eléctrica y aumenta la conductividad térmica. El material también presenta un excelente bajo coeficiente de expansión térmica y características estables de temperatura dieléctrica.

La serie F4BTMS viene de serie con lámina de cobre de bajo perfil RTF, que reduce la pérdida del conductor al tiempo que proporciona una excelente resistencia al pelado. Se puede combinar con sustratos de cobre o aluminio. El F4BTMS294 se puede combinar con lámina de cobre con resistencia empotrada de 50Ω para formar un laminado de película resistiva.

Los laminados se pueden procesar utilizando técnicas estándar de procesamiento de materiales de PTFE. Las excelentes propiedades mecánicas y físicas del material lo hacen adecuado para la fabricación multicapa, de alta multicapa y de planos posteriores. También demuestra una excelente procesabilidad en el procesamiento de agujeros densos y líneas finas.

Características del producto

- Tolerancia ajustada en la constante dieléctrica con excelente consistencia entre lotes

- Pérdida dieléctrica ultrabaja

- Constante dieléctrica y valores de pérdida estables a frecuencias de hasta 40 GHz, adecuados para aplicaciones sensibles a la fase

- Excelente rendimiento de constante dieléctrica y pérdida en variaciones de temperatura, manteniendo características de frecuencia y fase estables de -55 °C a 150 °C

- Excelente resistencia a la radiación, manteniendo propiedades dieléctricas y físicas estables después de la exposición a radiación ionizante

- Bajo rendimiento de desgasificación, cumpliendo los requisitos de desgasificación al vacío aeroespacial según lo probado por métodos estándar para propiedades volátiles de materiales en condiciones de vacío

- Bajo coeficiente de expansión térmica en las direcciones X, Y y Z, asegurando la estabilidad térmica dimensional y la fiabilidad de los agujeros pasantes metalizados

- Conductividad térmica mejorada, adecuada para aplicaciones de mayor potencia

- Excelente estabilidad dimensional

- Baja absorción de agua

Aplicaciones típicas

- Equipos aeroespaciales, espaciales y de cabina

- Aplicaciones de microondas y RF

- Radar, radar militar

- Redes de alimentación

- Antenas sensibles a la fase, antenas de arreglo en fase

- Comunicaciones por satélite y más
