1 2 3 4 5 6 7 8 9 10 11

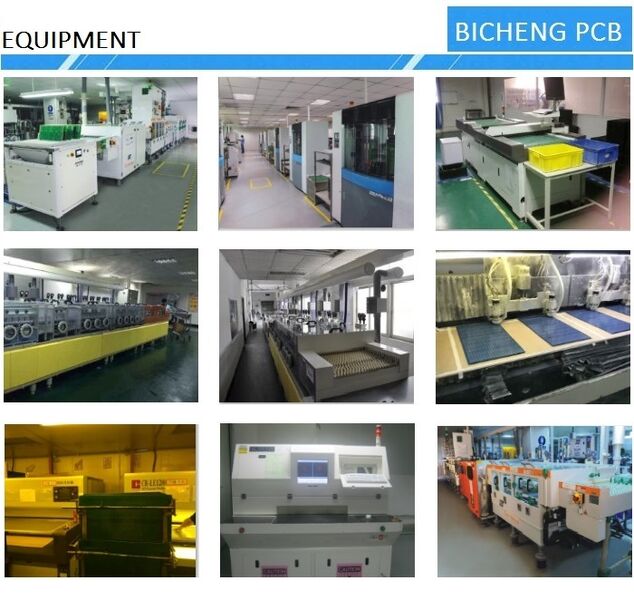

           Película automática que añade la línea
Equipo automático del Película-palillo
Verificador del agujero
Oxidación interna de Brown de la capa

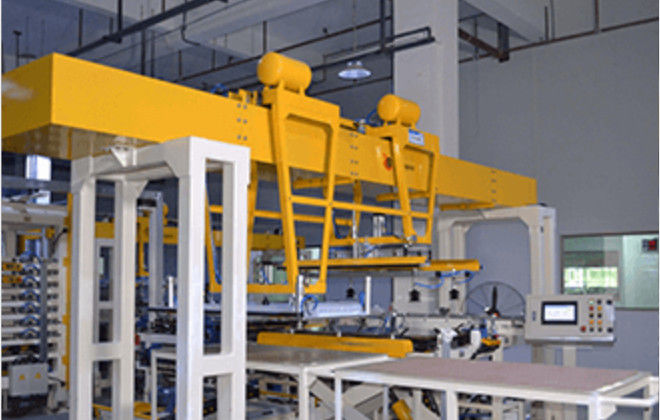

Equipo de la laminación

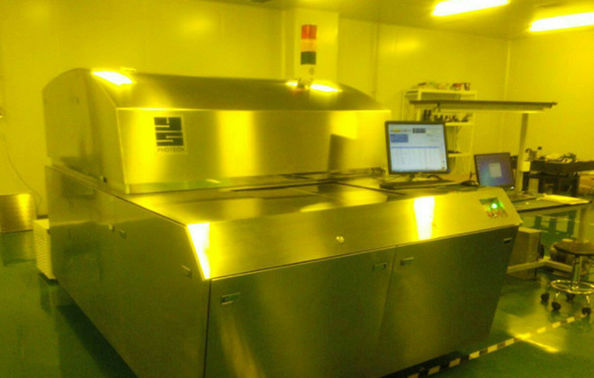

Imagen directa del laser (LDI)

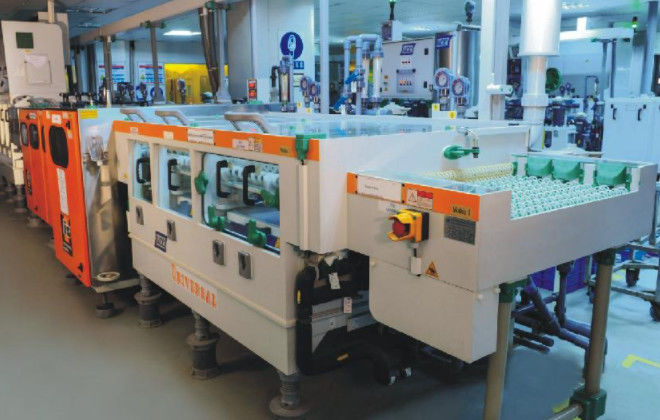

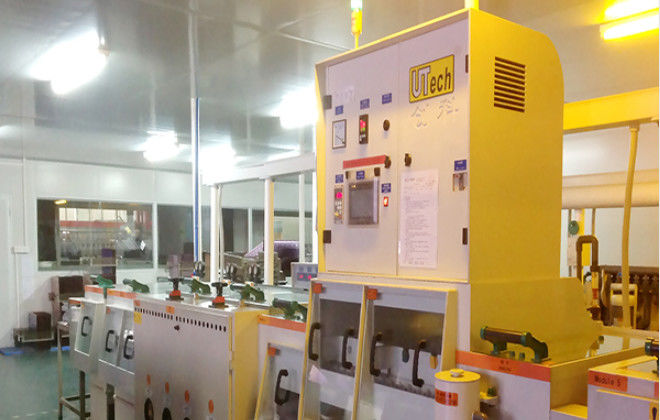

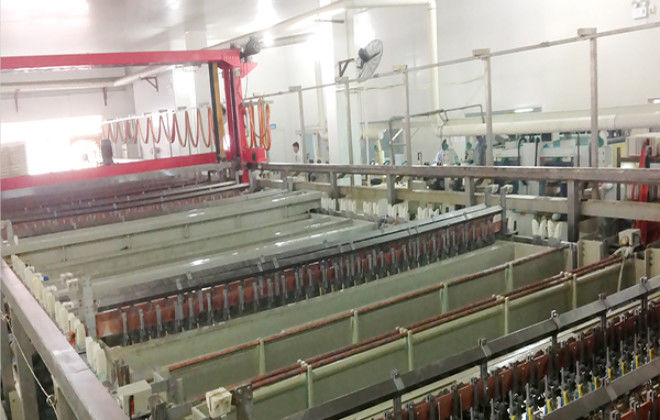

Galjanoplastia del modelo
Máquina de pulir del PWB
Inspección del PWB
El convertirse del modelo del PWB
Máquina de la Pre-disposición de la máscara de la soldadura
|

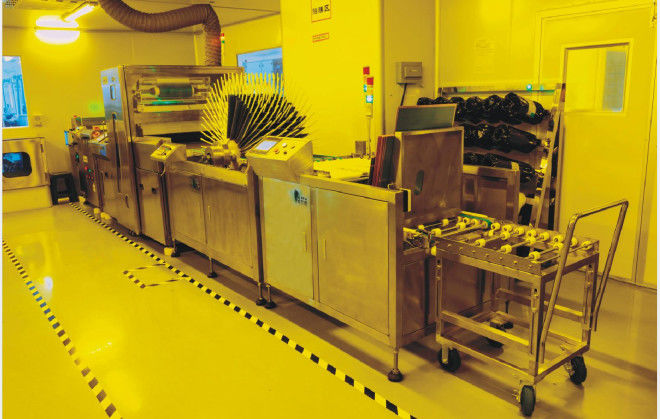

Película automática que añade la línea Película automática que añade la línea |
Equipo automático del Película-palillo Equipo automático del Película-palillo |

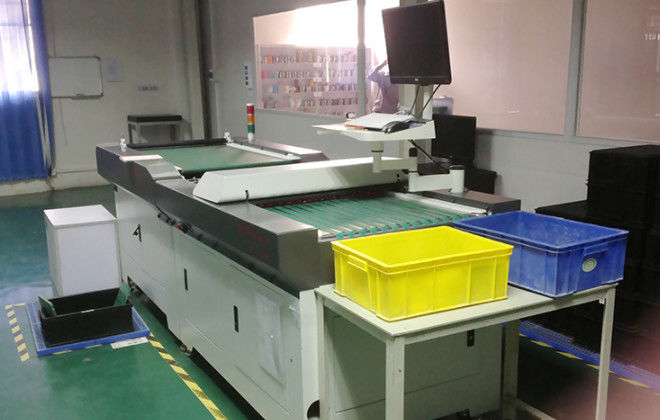

Verificador del agujero Verificador del agujero |

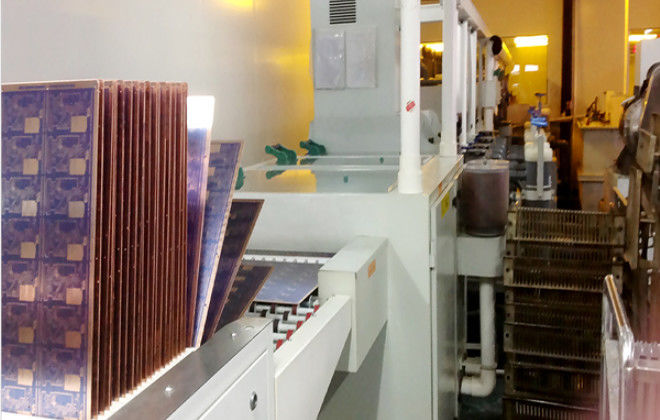

Oxidación interna de Brown de la capa Oxidación interna de Brown de la capa |
Equipo de la laminación Equipo de la laminación |

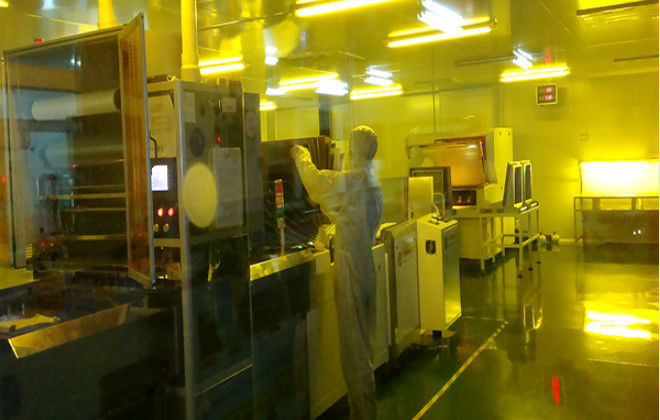

Imagen directa del laser (LDI) Imagen directa del laser (LDI) |

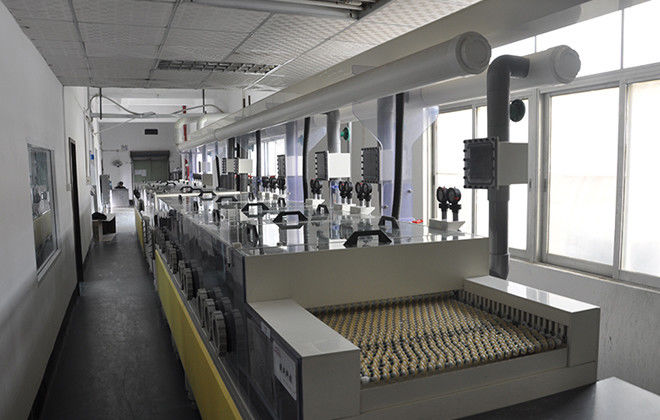

Galjanoplastia del modelo Galjanoplastia del modelo |
Máquina de pulir del PWB Máquina de pulir del PWB |

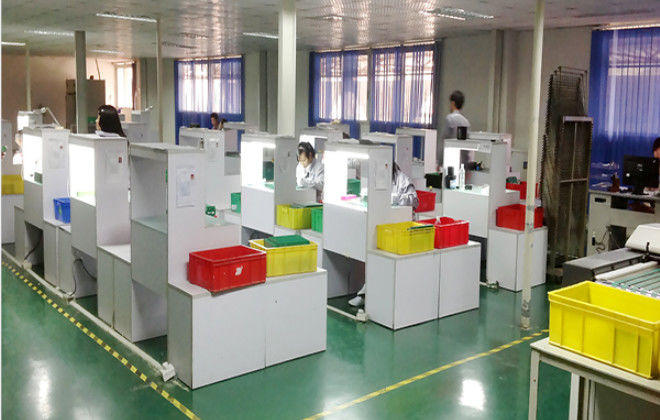

Inspección del PWB Inspección del PWB |
El convertirse del modelo del PWB El convertirse del modelo del PWB |
Máquina de la Pre-disposición de la máscara de la soldadura Máquina de la Pre-disposición de la máscara de la soldadura |
|
1 2 3 4 5 6 7 8 9 10

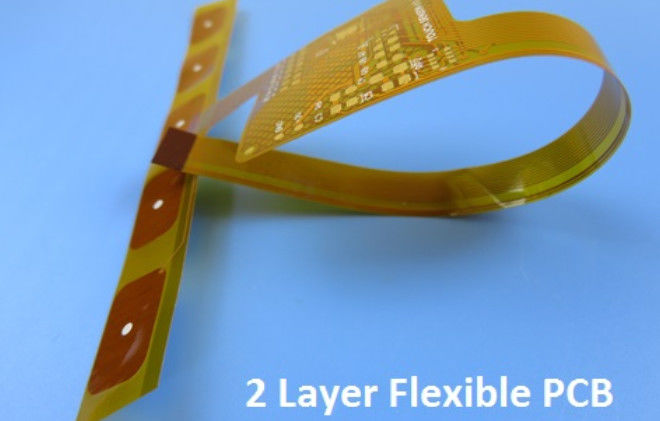

          flexión FPC de 2 capas
PWB de la flexión de 2 onzas

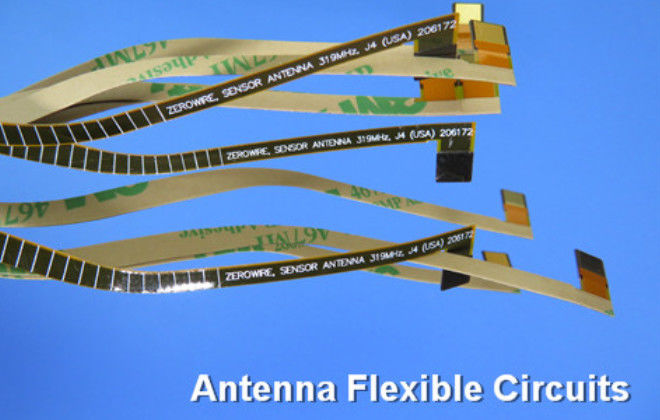

PWB flexible de la antena
PWB flexible montado

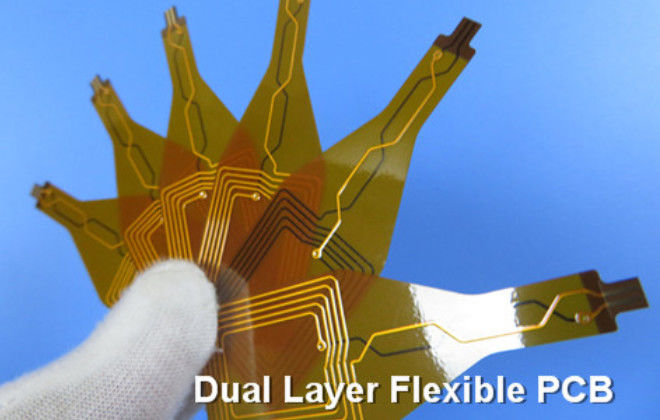

Doble capa FPC
Tiras de FPC
PWB de cobre pesado de la flexión
FLEXIÓN FPC de la plantilla

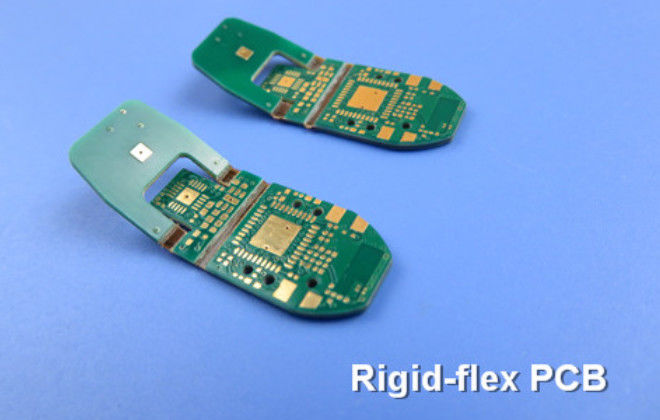

PWB rígido de la flexión
Sensor FPC
|
flexión FPC de 2 capas La tecnología de la electrónica de Bicheng está confiada a FPC de alta calidad de abastecimiento que incluya capa de una sola capa, doble, el tablero de múltiples capas y flexión-rígido, el prototipo y la producción en masa. |

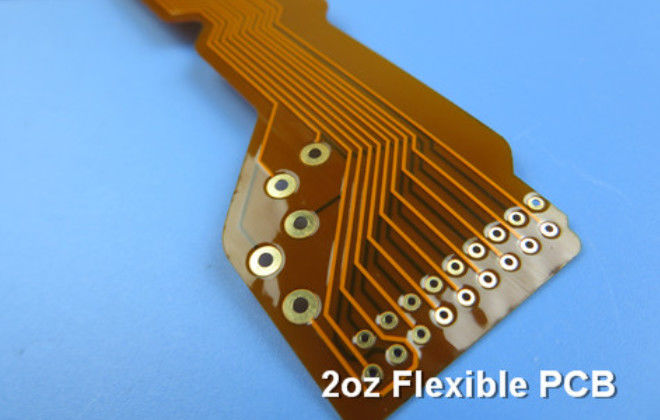

PWB de la flexión de 2 onzas Los gruesos comunes de la hoja para los circuitos flexibles son el μm 17,5, 35, 70 y 105 (0,5, 1, 2 y 3 onzas.) en nuestra casa. |
PWB flexible de la antena Antena FPC Cuenta de la capa: De una sola capa Grueso: 0.13m m Material: Cobre del RA del Polyimide con el pegamento Cobre: 1oz Final superficial: Oro de la inmersión Grueso del refuerzo del pi: 0.2m m Otros: 3M Tape |

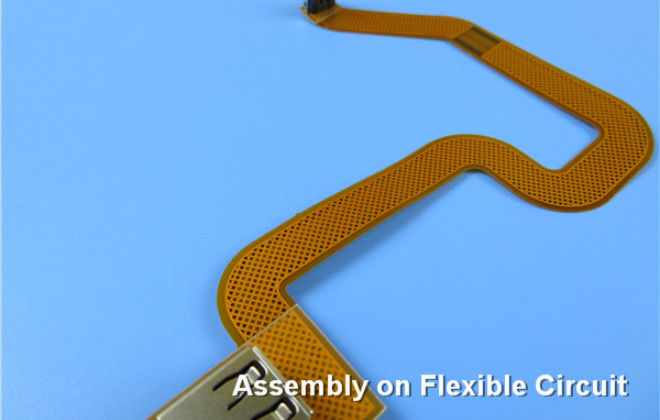

PWB flexible montado Proporcionamos el servicio todo en uno para la producción de FPC, compra de componentes componente y la asamblea de SMD durante 17 años, da la bienvenida a su patrocinio. |
Doble capa FPC Bicheng está confiado a suministrar los circuitos impresos flexibles (FPC) que incluya capa de una sola capa, doble, el tablero de múltiples capas y flexión-rígido, el prototipo y la producción en masa. Dé la bienvenida a su patrocinio. |

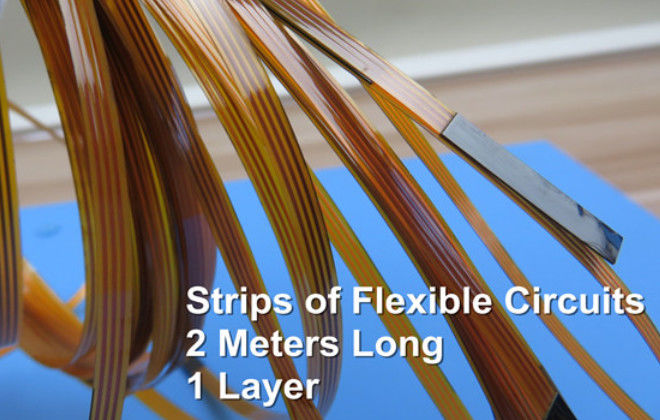

Tiras de FPC Pida: ¿Cómo el más largo es su PWB flexible? Respuesta: 2000 milimeters o 2 metros. |
PWB de cobre pesado de la flexión Los gruesos comunes de la hoja para los circuitos flexibles son 17,5, 35, 70, el 105μm (0,5, 1, 2, 3 onzas.) en nuestra casa. |

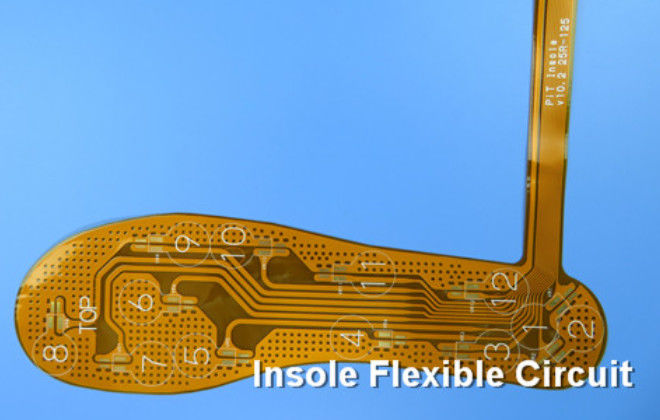

FLEXIÓN FPC de la plantilla FPC echado a un lado doble para los deportes de la plantilla 290 x 198mm=1pcs Polyimide, cobre del RA cobre 1oz Coverlay amarillo | capa blanca Final superficial Ni/Au 0.2m m gruesos con el refuerzo FR-4 |
PWB rígido de la flexión Un PWB de la rígido-flexión es una combinación de tableros rígidos y los circuitos flexibles, el último crear flexible interconectan entre los tableros rígidos a quienes se laminan mediante capas en enlace. Ambos extremos son tablero rígido, circuito flexible están en el centro. |

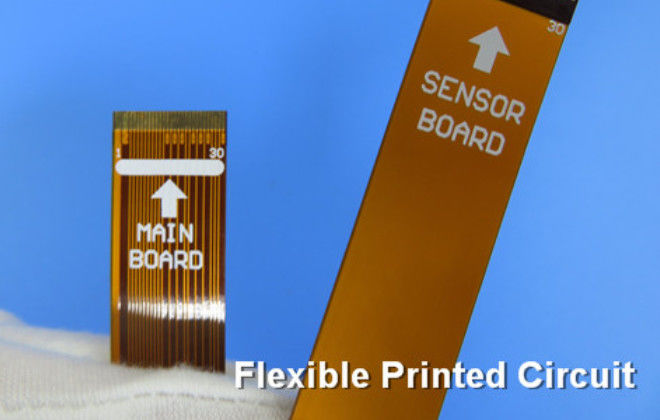

Sensor FPC Bicheng está confiado a suministrar los circuitos impresos flexibles (FPC) que incluya capa de una sola capa, doble, el tablero de múltiples capas y flexión-rígido, 1oz, 2oz, 3oz, el prototipo y la producción en masa. Dé la bienvenida a su patrocinio. |
|
1 2 3 4 5 6 7 8 9 10 11 12

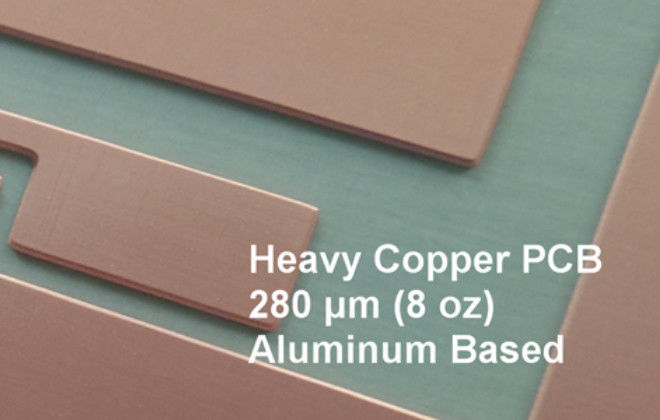

            PWB de aluminio 8oz

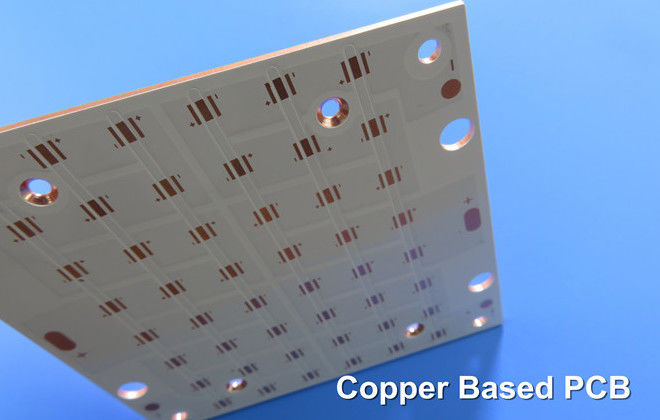

PWB de cobre

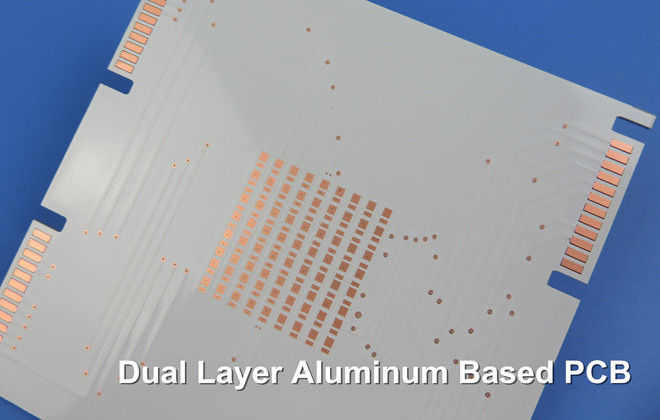

PWB del aluminio de 2 capas

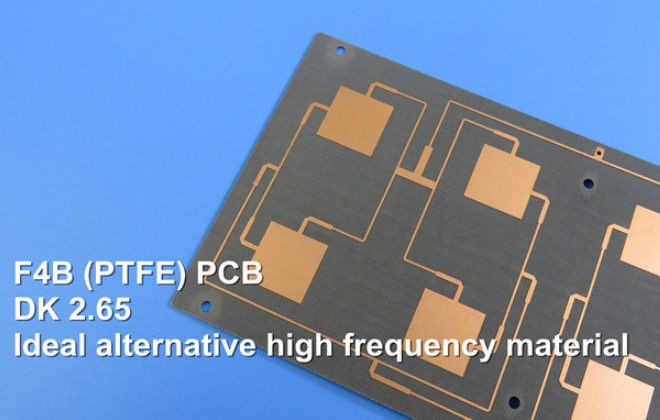

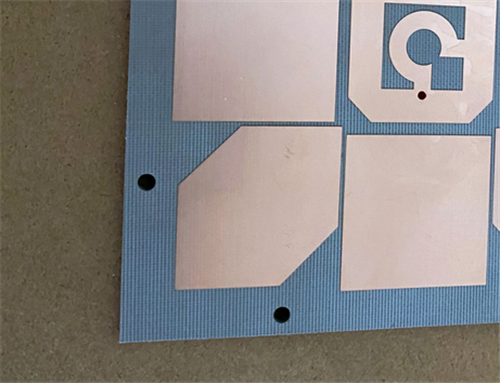

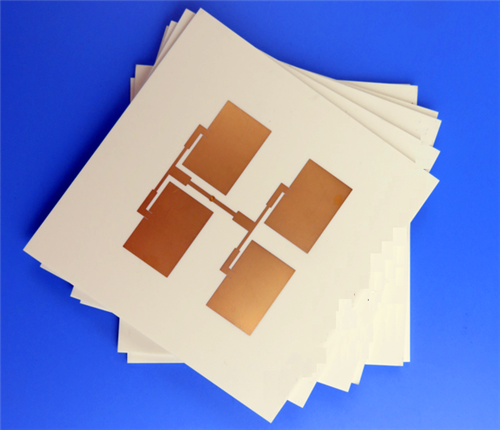

PWB de alta frecuencia de F4B DK2.65

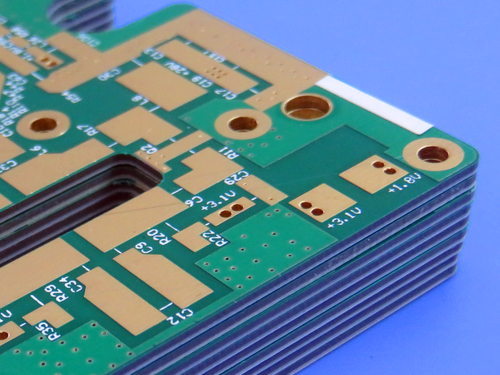

El PWB híbrido RO4003C y FR-4 combinó

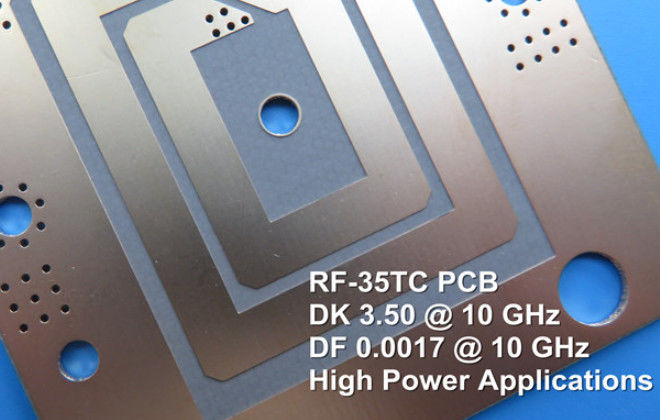

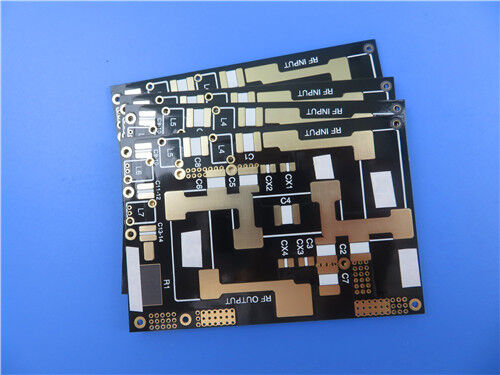

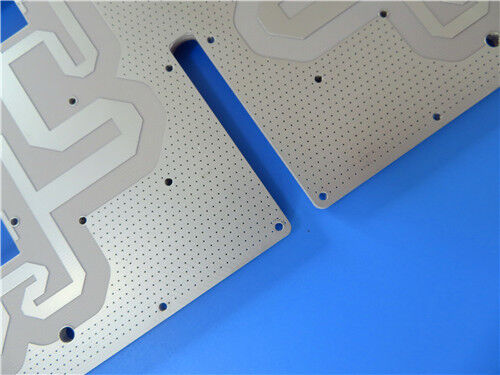

PWB de alta frecuencia de RT-35TC

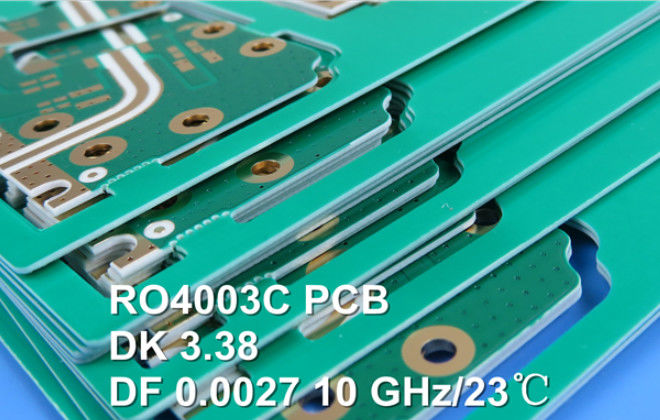

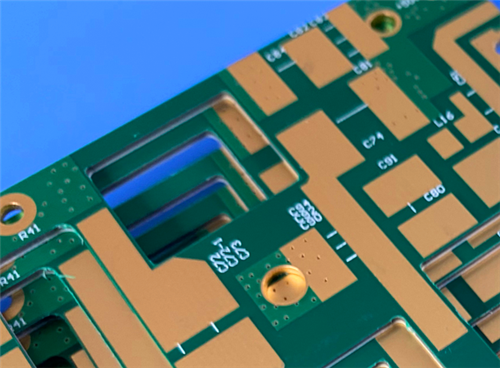

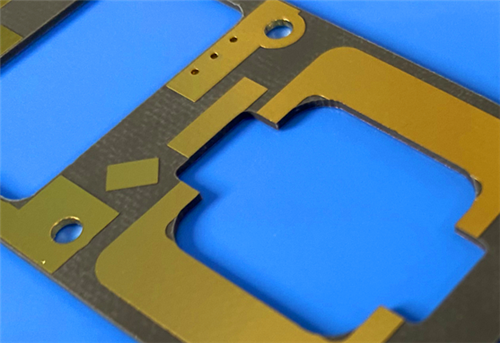

PWB de alta frecuencia de RO4003C

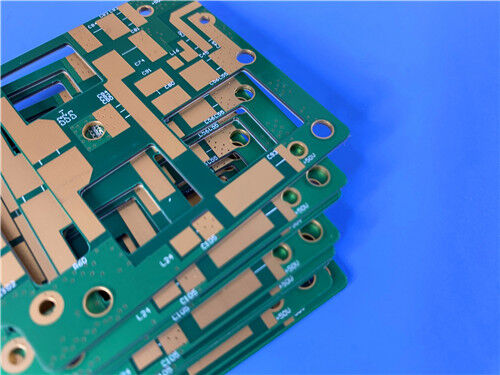

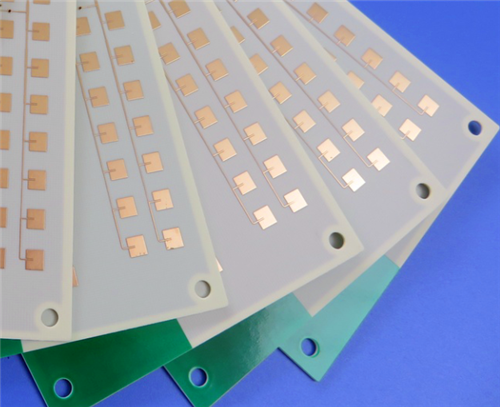

PWB mezclado en RO4350B y FR-4

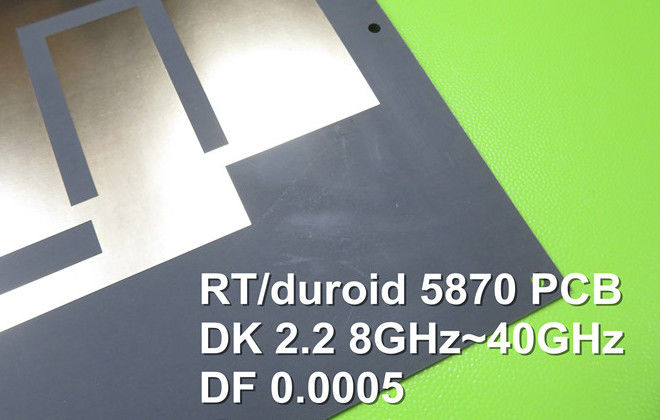

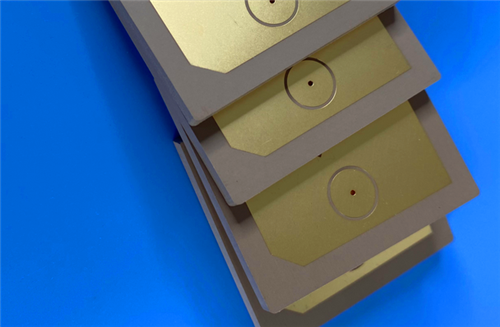

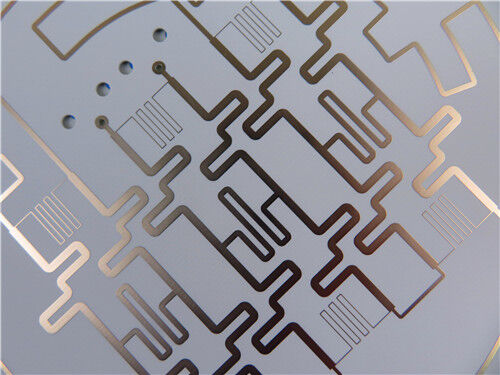

PWB de RT/duroid 5870 RF

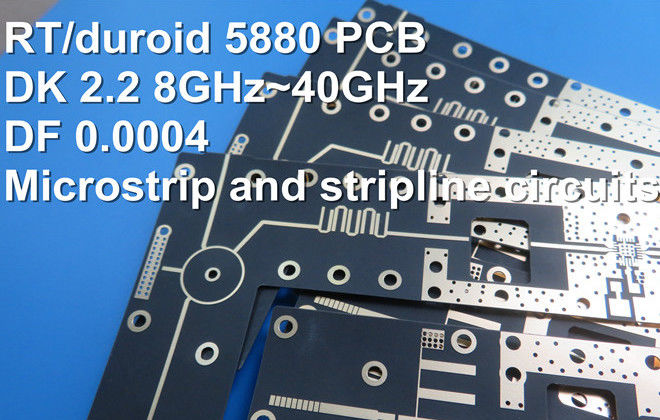

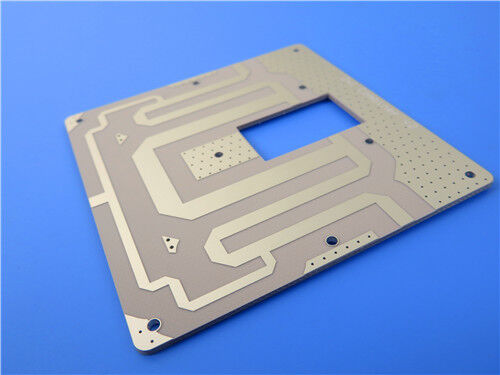

PWB de RT/duroid 5880 RF

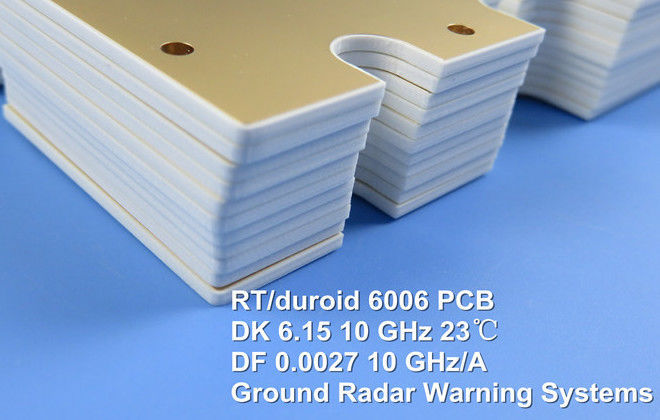

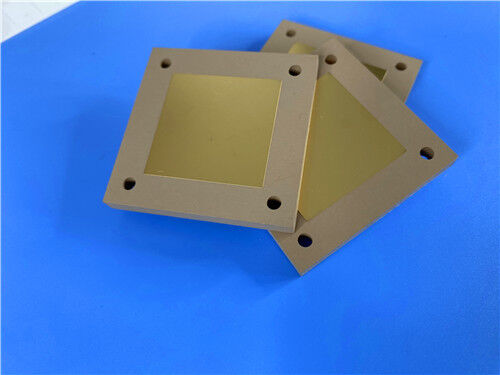

PWB de alta frecuencia de RT/duroid 6006
PWB de alta frecuencia TLX-8
|
PWB de aluminio 8oz PCBs de cobre pesado se hace en hoja de cobre gruesa y hoja de cobre estupendo-gruesa. Este grueso puede ser tan grueso como el μm 105 (≥ 3 onza) ~ μm 350 (≥ 10 onzas). PCBs de cobre pesado es sobre todo los substratos de gran intensidad. Tienen dos usos importantes: 1. Módulo de fuente de alimentación: Productos electrónicos portátiles, productos de la red, equipo de la estación base, etc. 2. Componentes electrónicos automotrices: Control industrial, módulos de poder, etc. |
PWB de cobre El PWB basado de cobre es uno de la placa de circuito más costosa del metal, la conductividad termal es mucho mejor que el substrato de aluminio y el substrato del hierro, convenientes para el circuito de alta frecuencia, las áreas del cambio de temperatura del cielo y tierra y la disipación de calor del equipo de comunicación de la precisión. |
PWB del aluminio de 2 capas El papel de MCPCB es transferir rápidamente el calor generado por el componente electrónico y los dispositivos del poder más elevado para asegurar al poder más elevado componentes electrónicos y el funcionamiento de los dispositivos estable y confiable. |

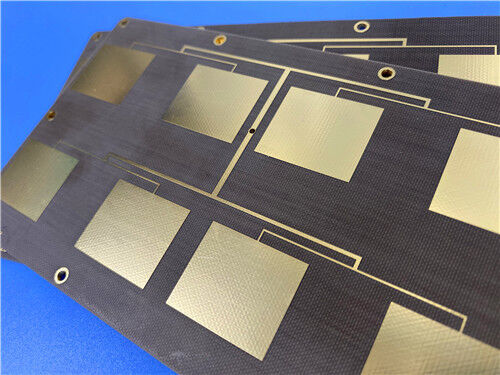

PWB de alta frecuencia de F4B DK2.65 F4B es una serie de PTFE basó los materiales de alta frecuencia que sea una marca de China. Tiene ventajas en precio y calidad en el uso de la navegación, radar, comunicación por satélite, 4G comunicaciones, comunicaciones 5G y similares. |

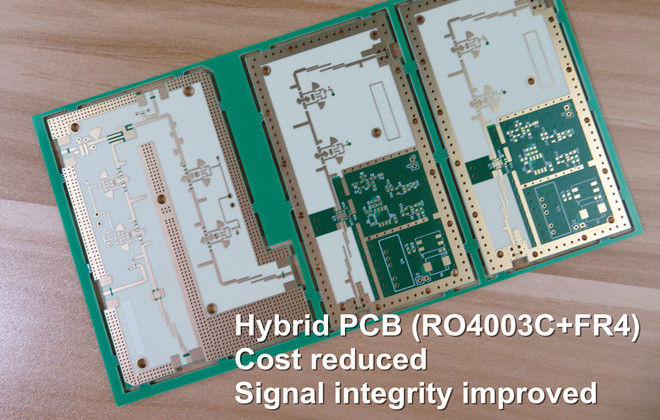

El PWB híbrido RO4003C y FR-4 combinó El PWB híbrido es buena manera para la reducción COSTE sobre pila-UPS con todo el material de pequeñas pérdidas. Se mejora su funcionamiento de la integridad de señal que el tablero FR-4 y la pérdida de señal se reduce en el de alta frecuencia también. |

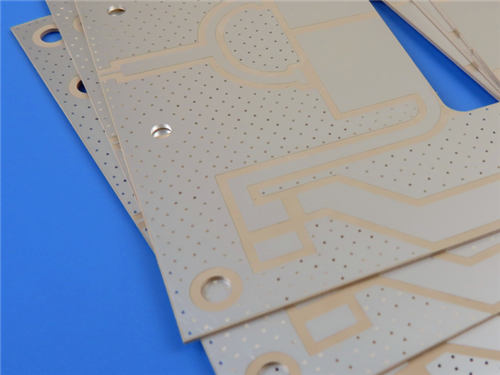

PWB de alta frecuencia de RT-35TC El PWB de RF-35TC es matriz tejida de la tela de la fibra de vidrio cubierta con la placa de circuito llenada de cerámica de PTFE. Su de cerámica especial la técnica del llenador hace un factor de disipación bajo con alta conductividad termal posible. Se adapta para los usos del poder más elevado. Por ejemplo 1. Componentes aeroespaciales 2. Antenas 3. Amplificadores de potencia de gama alta. 4. Sistemas de radiodifusión del poder más elevado 5. Divisores, filtros y acopladores de poder |
PWB de alta frecuencia de RO4003C RO4003C PCBs son las laminas llenadas de cerámica del hidrocarburo, no PTFE que se diseñen para ofrecer funcionamiento de alta frecuencia superior. Los usos típicos son 1. Radar y sensores automotrices 2. Antenas y amplificadores de potencia celulares de la estación base 3. LNB para los satélites directos de la difusión 4. Filtros del RF 5. Etiquetas de identificación del RF |

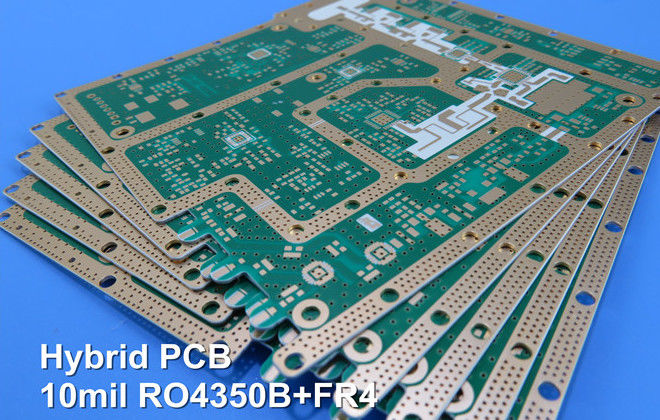

PWB mezclado en RO4350B y FR-4 El PWB híbrido es buena manera para la reducción COSTE sobre pila-UPS con todo el material de pequeñas pérdidas. Se mejora su funcionamiento de la integridad de señal que el tablero FR-4 y la pérdida de señal se reduce en el de alta frecuencia también. |
PWB de RT/duroid 5870 RF RT/duroid 5870 que PCBs de alta frecuencia es microfibra de cristal reforzó a las placas de circuito de PTFE que se diseñan para exigir usos de circuito del stripline y de la microcinta. Se utilizan típicamente en las antenas de banda ancha de la línea aérea comercial, los usos y los sistemas etc. de la onda de milímetro del radar. |
PWB de RT/duroid 5880 RF La microonda PCBs de RT/duroid 5880 RF es microfibra de cristal reforzó PTFE imprimió a placas de circuito. Los diseñan para exigir usos de circuito del stripline y de la microcinta. Algunos usos típicos: Sistemas de dirección Usos de la onda de milímetro Antenas de radio de punto a punto de Digitaces Sistemas del radar |
PWB de alta frecuencia de RT/duroid 6006 ¿El de alta frecuencia PCBs de RT/duroid 6006 se emplea de cerámica? Compuestos de PTFE. Están disponibles con un valor apretado de la constante dieléctrica de 6,15. Rogers 6006 PCBs tiene buena estabilidad mecánica termal, la absorción de la humedad baja y control de grueso apretado. Algunos usos típicos: 1. Sistemas de evitación de colisión de los aviones 2. Sistemas de alarma de tierra del radar 3. Antenas del remiendo 4. Amplificadores de potencia 5. Sistemas de comunicaciones por satélite |
PWB de alta frecuencia TLX-8 TLX-8 PCBs son las placas de circuito de la fibra de vidrio de PTFE que son ideales para el uso en sistemas del radar, comunicaciones móviles, el equipo de prueba de la microonda, dispositivos de transmisión de microonda y componentes del RF. Es conveniente para los diseños bajos de la microonda de la cuenta de la capa. |
La electrónica de Bicheng tiene dos bases importantes de la producción donde están situados en Shenzhen y Jiangmen. La fábrica de Shenzhen tiene sobre 300 empleados e hizo salir el PWB más de 10000 metros cuadrados por mes. La fábrica de Shenzhen es el centrarse a estrenar en vuelta rápida, prototipo y la pequeña producción de volumen.
La fábrica de Jiangmen tiene dos nuevos edificios industriales que cubran cerca de 15.000 metros cuadrados, diseñados para los volúmenes de la producción en masa. Los equipos automatizados a estrenar se introducen del área de Israel, de Japón, del alemán, y de Taiwán. La salida de la fábrica de Jiangmen para 2-10 capas es hasta 30000 metros cuadrados por mes. La fundación de la instalación de Jiangmen aumenta nuestra capacidad de suministrar PCBs de gama alta nacionalmente y por todo el mundo.

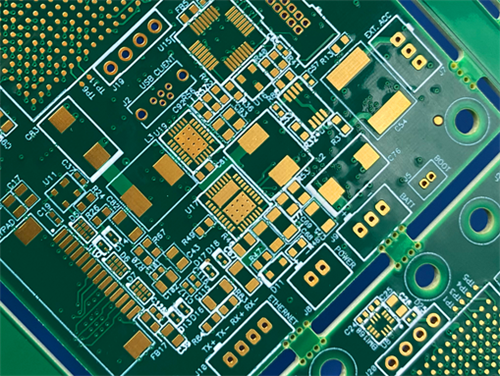

Nuestro negocio está haciendo frente por todo el mundo. Bicheng tiene productos fuertes y diversos del PWB, cubriendo tableros de múltiples capas hasta 32 capas, la combinación flexión-rígida, el cobre pesado, la velocidad de alta frecuencia, HDI y otros tipos.
Estamos confiados para hacer un proveedor diversificado principal del PWB, con los productos de la precisión, creando el valor para los clientes y para crear el futuro para el personal.
Galjanoplastia del modelo del PWB
Lavado del PWB
El convertirse
Diseño para la fabricación
| Serial NO. | Procedimiento | Artículo | Capacidad de fabricación | ||
| (s) de gran capacidad<100 m=""> | Volumen medio (s)<10 m=""> | Prototype(S)<1m> | |||
| 1 | Capa interna (se acaban 18um, 35um, 70um etc revisten con cobre. Si no el cobre mencionado, acabó 1oz es el valor predeterminado) | Min.isolation de capas | 0.1m m | 0.1m m | 0.06m m |
| 2 | Min.track y espaciamiento | 5/5mil (18um) | 4/4mil (18um) | 3/3.5mil (18um) | |
| 3 | 5/5mil (35um) | 4/4mil (35um) | 3/4mil (35um) | ||
| 4 | 7/9mil (70um) | 6/8mil (70um) | 6/7mil (70um) | ||
| 5 | 9/11mil (105um) | 8/10mil (105um) | 8/9mil (105um) | ||
| 6 | 13/13mil (140um) | 12/12mil (140um) | 12/11mil (140um) | ||
| 7 | Min.distance del taladro al conductor | 4 capas 10mil, 6 capas 10mil, 8-12 capa 12mil | 4 capas 8mil, 6 capas 8mil, 8-12 capa 10mil, 14-20 capa 14mil, 22-32 capa 18mil | 4 capas 6mil, 6 capas 6mil, 8-14 capa 8mil, 16-22 capa 12mil, 24-32 capa 14mil | |
| 8 | Min.width del anillo anular en capa interna | 4 capas 10mil (35um), ≥6 capa 14mil (35um) | 4 capas 8mil (35um), ≥6 capa 12mil (35um) | 4 capas 6mil (35um), ≥6 capa 10mil (35um) | |
| 9 | Anchura interna del anillo del aislamiento de la capa (minuto) | 10mil (35um) | 8mil (35um) | 6mil (35um) | |
| 10 | Diámetro del cojín de Min.via | 20mil (35um) | 16mil (35um) | 16mil (35um) | |
| 11 | Distancia mínima del borde del tablero al conductor (ningún de cobre exposured) (capa interna) | 14 milipulgada (35um) | 12 milipulgada (35um)) | 8 milipulgada (35um) | |
| 12 | Peso de cobre máximo (capa interna y capa externa) | 3 onzas (105 um) | 4 onzas (140 um) | 6 onzas (210 um) | |
| 13 | Base con diversa hoja de cobre en ambos lados | / | 18/35,35/70 um | 18/35,35/70 um | |
| 14 | El laminar | Tolerancia del grueso laminado | PWB del ±10% grueso | PWB del ±10% grueso | PWB del ±8% grueso |
| 15 | Grueso laminado máximo | 4.0m m | 6.0m m | 7.0m m | |
| 16 | Exactitud laminada de la alineación | ≤±5 milipulgada | ≤±4 milipulgada | ≤±4 milipulgada | |
| 17 | Taladro (se acaban 18um, 35um, 70um etc revisten con cobre. Si no el cobre mencionado, acabó 1oz es el valor predeterminado) | Min.drill mordió el diámetro | 0,2 milímetros | 0,2 milímetros | 0,2 milímetros |
| 18 | Diámetro del router de Min.slot | 0,60 milímetros | 0,60 milímetros | 0,60 milímetros | |
| 19 | Min.tolerance de las ranuras de PTH | ±0.15mm | ±0.15mm | ±0.1mm | |
| 20 | Ratio de Max.aspect | 1:08 | 1:12 | 1:12 | |
| 21 | Tolerancia del agujero | ±3mil | ±3mil | ±3mil | |
| 22 | Espacio de vía a vía | 6mil (el mismo neto), 12mil (diversa red) | 6mil (el mismo neto), 14mil (diversa red) | 4mil (el mismo neto), 12mil (diversa red) | |
| 23 | Espacio del agujero componente al agujero componente | 12mil (el mismo neto), 16mil (diversa red) | 12mil (el mismo neto), 16mil (diversa red) | 10mil (el mismo neto), 14mil (diversa red) | |
| 24 | Aguafuerte | Min.width de grabar al agua fuerte el logotipo | 10mil (18um), 12 milipulgada (35um), 12 milipulgada (70um) | 8mil (18um), 10mil (35um), 12 milipulgada (70um) | 6mil (18um), 8 milipulgada (35um), 12mil (70um) |
| 25 | Factor del grabado de pistas | 1.6-2.2 | 1.6-2.2 | 1.6-2.2 | |
| 26 | Capa externa (se acaban 18um, 35um, 70um etc revisten con cobre. Si no el cobre mencionado, acabó 1oz es el valor predeterminado) | Diámetro del cojín de Min.via | 20mil | 16mil | 16mil |
| 27 | Diámetro del cojín de Min.BGA | 12mil | 12mil | 10mil | |
| 28 | Min.track y espaciamiento | 5/5mil (18um) | 4/4mil (18um) | 3/3.5mil (18um) | |
| 5/5mil (35um) | 4/4mil (35um) | 3/4mil (35um) | |||
| 7/9mil (70um) | 6/8mil (70um) | 6/7mil (70um) | |||
| 9/11mil (105um) | 8/10mil (105um) | 8/9mil (105um) | |||
| 13/13mil (140um) | 12/12mil (140um) | 12/11mil (140um) | |||
| 29 | Rejilla mínima | 10/10mil (35um) | 8/8mil (35um) | 4/8mil (35um) | |
| 30 | Min.space (conductor a rellenar, cojín a rellenar) | 6mil (18um) | 5mil (18um) | 4mil (18um) | |
| 6mil (35um) | 5mil (35um) | 4mil (35um) | |||
| 9mil (70um) | 8mil (70um) | 7mil (70um) | |||
| 11mil (105um) | 10mil (105um) | 9mil (105um) | |||
| 13mil (140um) | 12mil (140um) | 11mil (140um) | |||
| 31 | Máscara de la soldadura (se acaban 18um, 35um, 70um etc revisten con cobre. Si no el cobre mencionado, acabó 1oz es el valor predeterminado) | Diámetro máximo del vía-enchufe | 0.5m m | 0.5m m | 0.5m m |
| 32 | Min.width del puente de la máscara de la soldadura | Verde: 5mil (35um) | Verde: 4mil (35um) | Verde: 4mil (35um) | |
| 33 | Amarillo: 5mil (35um) | Amarillo: 4mil (35um) | Amarillo: 4mil (35um) | ||
| 34 | Azul: 5mil (35um) | Azul: 4mil (35um) | Azul: 4mil (35um) | ||
| 35 | Negro: 6mil (35um) | Negro: 6mil (35um) | Negro: 6mil (35um) | ||
| 36 | Blanco: 6mil (35um) | Blanco: 6mil (35um) | Blanco: 6mil (35um) | ||
| 37 | Todo el Matt: 6mil | Todo el Matt: 6mil | Todo el Matt: 6mil | ||
| 38 | Verde: 5mil (70um) | Verde: 4mil (70um) | Verde: 4mil (70um) | ||
| 39 | Amarillo: 5mil (70um) | Amarillo: 4mil (70um) | Amarillo: 4mil (70um) | ||
| 40 | Azul: 5mil (70um) | Azul: 4mil (70um) | Azul: 4mil (70um) | ||
| 41 | Negro: 6mil (70um) | Negro: 6mil (70um) | Negro: 6mil (70um) | ||
| 42 | Blanco: 6mil (70um) | Blanco: 6mil (70um) | Blanco: 6mil (70um) | ||
| 43 | Máscara abierta de la soldadura | 4mil (35um) | 4mil (35um) | 3mil (35um) | |
| 44 | Cobertura de la máscara de la soldadura | 4mil (35um) | 4mil (35um) | 3mil (35um) | |
| 45 | Min.width del texto de la máscara de la soldadura | 9mil (35um) | 9mil (35um) | 8mil (35um) | |
| 46 | Min.thickness de la máscara de la soldadura | 9um (35um) | 9um (35um) | 9um (35um) | |
| 47 | Max.thickness de la máscara de la soldadura | 30um (35um) | 30um (35um) | 30um (35um) | |
| 48 | Serigrafía | Min.width del texto de la serigrafía | 6mil | 6mil | 5mil |
| 49 | Min.height del texto de la serigrafía | 35mil | 35mil | 30mil | |
| 50 | Min.space de la serigrafía a los cojines | 6mil | 6mil | 5mil | |
| 51 | Color de la serigrafía | Blanco, negro, amarillo | |||
| 52 | Tinta del carbono | La tinta del carbono cubre el conductor o los cojines | 14mil | 13mil | 12mil |
| 53 | Mediados de distancia de la tinta del carbono a los cojines | 12mil | 11mil | 10mil | |
| 54 | Máscara de Peelable | Cubiertas conductor o cojines de la máscara de Peelable | 8mil | 7mil | 6mil |
| 55 | Min.distance de la máscara peelable a los cojines | 14mil | 13mil | 12mil | |
| 56 | Max.via-plug del método de la Seda-pantalla | 2.0m m | 2.0m m | 2.0m m | |
| 57 | Vía-enchufe máximo del método del papel de aluminio | 4.5m m | 4.5m m | 4.5m m | |
| 58 | Final superficial | Grueso del níquel de ENIG | 3-5um | 3-5um | 2-6.35um |
| 59 | Grueso del oro de ENIG | 0.05-0.1um | |||
| 60 | Grueso del níquel del finger del oro | 3-5um | |||
| 61 | Grueso del oro del finger del oro | 0.1-1.27um | |||
| 62 | Grueso de la lata de HASL | 2.54-6.35um | |||
| 63 | Grueso de OSP | 0.2-0.5um | |||
| 64 | Grueso de la lata de la lata de la inmersión | 0.2-0.75um | |||
| 65 | Grueso de la plata de la plata de la inmersión | 0.15-0.75um | |||
| 66 | Proceso del contorno | Método de proceso del contorno | CNC que muele, V-CUT, golpecito del desbloqueo, agujeros del desbloqueo, perforando | ||
| 67 | Router mínimo | 0.8m m | |||
| 68 | Min.tolerance del contorno | ±0.15mm | ±0.13mm | ±0.1mm | |
| 69 | Min.distance del contorno que muele (ninguna exposición de cobre) | 12mil | 10mil | 8mil | |
| 70 | Ángulo de V-CUT | 20 grado del、 60 del、 45 del、 30 ±5 | |||
| 71 | Grado de simetría de V-CUT | ±6mil | ±5mil | ±4mil | |
| 72 | Tolerancia del grueso residual de V-CUT | ±6mil | ±5mil | ±4mil | |
| 73 | Tolerancia del ángulo del chaflán del finger del oro | grado ±5 | grado ±5 | grado ±5 | |
| 74 | Tolerancia del grueso residual del borde biselado del finger del oro | ±5mil | ±5mil | ±5mil | |
| 75 | Radio mínimo de la esquina interna | 0.4m m | |||
| 76 | Distancia mínima del borde al V-corte (ninguna exposición de cobre) | 18mil (cortador del V-surco de los grados grueso, 20 de 1.6m m) | 14mil (cortador del V-surco de los grados grueso, 20 de 1.6m m) | 12mil (cortador del V-surco de los grados grueso, 20 de 1.6m m) | |
| 77 | 20mil (cortador del V-surco de los grados grueso, 30 de 1.6m m) | 18mil (cortador del V-surco de los grados grueso, 30 de 1.6m m) | 16mil (cortador del V-surco de los grados grueso, 30 de 1.6m m) | ||
| 78 | 24mil (cortador del V-surco de los grados grueso, 45 de 1.6m m) | 22mil (cortador del V-surco de los grados grueso, 45 de 1.6m m) | 20mil (cortador del V-surco de los grados grueso, 45 de 1.6m m) | ||
| 79 | 30mil (cortador del V-surco de los grados grueso, 60 de 1.6m m) | 28mil (cortador del V-surco de los grados grueso, 60 de 1.6m m) | 26mil (cortador del V-surco de los grados grueso, 60 de 1.6m m) | ||
| 80 | Tolerancia especial | Grueso del tablero de la prueba de la punta de prueba del vuelo | 0.6-4.0m m | ||
| 81 | Tamaño del panel de la prueba de la punta de prueba del vuelo | El ≤900X600m mdel tamaño, tamaño pequeñose puedecompensarconprocedimientodefabricación | |||
| 82 | Tamaño del panel del método de prueba del accesorio | El ≤460X380m mdel tamaño, tamaño pequeño se puede compensar con procedimiento de fabricación | |||
| 83 | Grueso del tablero del método de prueba del accesorio | 0.4-6.0m m | |||
| 84 | Tolerancia del agujero del prensa-ajuste | ±2mil | |||
| 85 | Tolerancia de NPTH | ±2mil | |||
| 86 | Tolerancia del grueso del PWB | 1.0mm≥PCB grueso, tolerancia ±0.1mm; 1.0mm≤PCB grueso, tolerancia el ±10% | |||
| 87 | Tolerancia de la profundidad del agujero avellanado | ±0.2mm | |||
| 88 | Tolerancia de la profundidad de la ranura ciega | ±0.2mm | |||
| 89 | Tamaño máximo del envío | ≤1200X600m mdel tamaño (el lado doble, ninguna prueba requirió) | |||
| 90 | ≤1000X600m mdel tamaño (de múltiples capas, ninguna prueba requirió) | ||||
| 91 | Tamaño mínimo del envío | 10X10m m | |||
| 92 | Grueso del PWB de HASL | 0.8-3.0m m (el agujero menos 0.5m m debe ser vía-enchufe o máscara-tienda del uso) | |||
| 93 | Tamaño del PWB de HASL | Size≤600X460mm | |||
| 94 | Grueso del PWB | 0.15-7.0m m | |||
| 95 | Profundidad del surco de V | 0.8-3.2m m | |||
| 96 | Distancia del v-surco no continuo | ≥7mm | |||
| 97 | Diámetro máximo del taladro | ≤6.5m mdel tamaño(utilizaránelcontrataladrooalrouterparalosagujerosmásde6.5m m, Min.tolerance±0.1mm) | |||
| 98 | Diámetro máximo del avellanador | El avellanador del ≤6.5m m del tamaño puede ser taladro o router usado del contrataladro) | |||
| 99 | Distancia del cartabón | Size≥11mm | Size≥5mm | Size≥5mm | |
| 100 | Grueso de la máscara peelable | 0.2-1.5m m ±0.15mm | |||
