2L TRF-45 PCB 32mil Material Máscara de soldadura verde Oro de inmersión

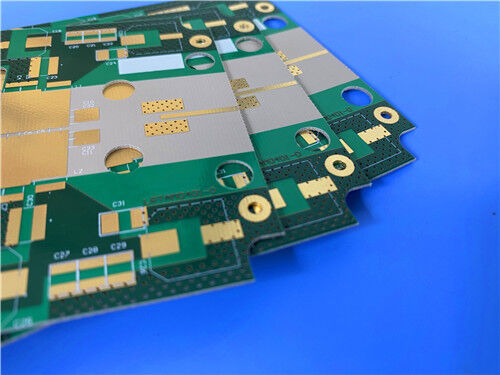

Esta PCB es una placa rígida de doble cara fabricada con TRF-45, una nueva generación de material laminado de baja pérdida y térmicamente estable. Caracterizado por un refuerzo de vidrio tejido para una mayor estabilidad dimensional y tecnología cerámica integrada, el TRF-45 garantiza una expansión del eje Z baja y constante incluso en condiciones de soldadura. Diseñada con un grosor acabado de 0,9 mm, un revestimiento de cobre de 1 oz (1,4 mils) en las capas exteriores y un acabado superficial de oro de inmersión, esta PCB ofrece un rendimiento fiable para aplicaciones electrónicas de alta frecuencia.

Detalles de la PCB

Estructura de la PCB

Esta es una PCB rígida de 2 capas con la siguiente estructura de apilamiento (de arriba a abajo):

Estadísticas de la PCB

Estándar de calidad y diseño artístico

Gerber RS-274-X sirve como formato de diseño artístico especificado para esta PCB, un punto de referencia de la industria reconocido a nivel mundial para la fabricación de placas de circuito impreso. Este formato estándar garantiza una interoperabilidad fluida con software de diseño profesional y maquinaria de fabricación, facilitando la conversión precisa de diseños de circuitos digitales en productos de PCB físicos. Además, esta PCB cumple con el estándar de calidad IPC-Clase-2, que establece criterios rigurosos de rendimiento y fiabilidad, confirmando así su idoneidad para su uso en escenarios operativos comerciales e industriales.

Disponibilidad

Esta PCB de alto rendimiento está disponible para envío a nivel mundial, atendiendo tanto a las demandas de prototipos como a los pedidos de producción de gran volumen para garantizar la accesibilidad global para todos los clientes.

Introducción del TRF-45

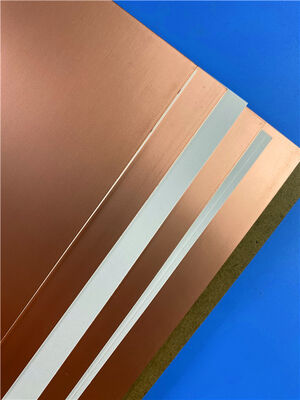

Los materiales laminados TRF-45 representan una nueva generación de materiales laminados de baja pérdida y térmicamente estables de la División de Dieléctricos Avanzados de Taconic. El TRF-45 está reforzado con vidrio tejido para una mayor estabilidad dimensional y se combina con la experiencia de Taconic en tecnología cerámica. Exhibe una expansión del eje Z baja y constante en un amplio rango de temperaturas, incluidas las condiciones de soldadura. El TRF-45 se puede cizallar, taladrar y chapar utilizando métodos estándar para materiales de fibra de vidrio tejida de PTFE.

Aplicaciones típicas

• Antenas de radio satelital
• Antenas RFID
• Antenas GPS

TRF-45 – PTFE relleno de cerámica de baja pérdida

La serie de laminados TRF representa una nueva generación de materiales laminados de baja pérdida y térmicamente estables de la División de Dieléctricos Avanzados de Taconic.

Reforzados con vidrio tejido para una mayor estabilidad dimensional y respaldados por la experiencia de Taconic en tecnología cerámica, los laminados TRF exhiben una expansión del eje Z baja y constante en un amplio rango de temperaturas, incluidas las condiciones de soldadura.

Beneficios

• PTFE relleno de cerámica de baja pérdida
• Alta conductividad térmica
• Constante dieléctrica (Dk) estable en función de la temperatura
• Constante dieléctrica (Dk) estable en función de la frecuencia
• Coeficiente de expansión térmica (CTE) del eje Z muy bajo
