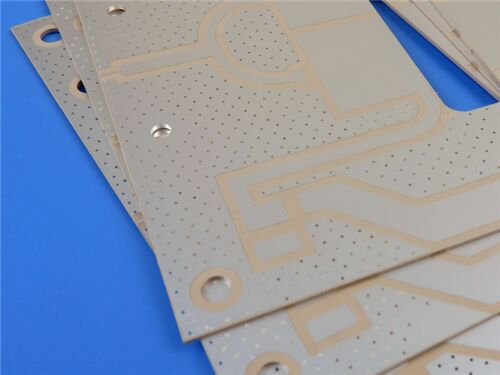

Este PCB es un PCB rígido de dos capas fabricado con Rogers RT/duroide 6002,un laminado de microondas de politetrafluoroetileno (PTFE) lleno de cerámica distinguido por sus propiedades de baja constante dieléctrica y pérdida mínimaEstá diseñado con un grosor final de 0,8 mm, revestimiento de cobre de 1 oz (1,4 mil) en las capas exteriores, y un acabado de superficie de inmersión de plata,que garantizan colectivamente un rendimiento constante y fiable para sistemas electrónicos sofisticados de microondas y de alta frecuencia.

Detalles de los PCB

Posibilidad de acumular PCB

Este es un PCB rígido de 2 capas con la siguiente estructura de apilamiento (de arriba a abajo):

Artwork y el estándar de calidad

El formato de ilustración proporcionado para este PCB es Gerber RS-274-X, un estándar de la industria aceptado a nivel mundial para la fabricación de PCB.que establece directrices estrictas para el rendimiento y la fiabilidad, garantizando que el producto cumple con los requisitos operativos de las aplicaciones comerciales e industriales.

Disponibilidad

Este PCB de alto rendimiento puede ser enviado a cualquier país del mundo.garantizar la accesibilidad global para todos los clientes.

Introducción del RT/duroide 6002

Los laminados Rogers RT/duroid 6002 son materiales de microondas PTFE llenos de cerámica con baja constante dieléctrica para su uso en estructuras de microondas complejas.También son materiales de baja pérdida que proporcionan un excelente rendimiento de alta frecuenciaOfreciendo excelentes propiedades mecánicas y eléctricas, estos materiales son fiables para su uso en construcciones de cartón de múltiples capas.

Beneficios del RT/duroide 6002

• Baja pérdida para un excelente rendimiento de alta frecuencia
• Control de espesor ajustado
• Coeficiente de expansión en el plano igualado al cobre; ideal para aplicaciones sensibles a los cambios de temperatura
• Baja emisión de gases; ideal para aplicaciones espaciales
• Excelente estabilidad dimensional
• Excelentes propiedades mecánicas y eléctricas; Construcciones fiables de tableros de varias capas

Aplicaciones típicas

• Antennas de matriz en fase
• Sistemas de radar terrestres y aerotransportados
• Antenas del sistema de posicionamiento global
• Planas traseras de potencia
• Evitación de colisiones en las líneas aéreas comerciales
• Redes de formación de haces

NT1cultura de la tierra

RT/duroid 6002 fue el primer material de microondas de baja pérdida, low-dielectric-constant laminate to offer the superior electrical and mechanical properties essential for designing complex microwave structures that are both mechanically reliable and electrically stable.

El material presenta un coeficiente térmico extremadamente bajo de constante dieléctrica de -55°C a +150°C (-67°F a 302°F), lo que permite a los diseñadores de filtros, osciladores,y líneas de retraso con la estabilidad eléctrica requerida en las exigentes aplicaciones de hoy.

Un bajo coeficiente de expansión térmica (CTE) en el eje Z garantiza una excelente fiabilidad de los orificios perforados.RT/duroide 6002 materiales han sido con éxito temperaturas de -55 °C a 125 °C (-67 °F a 257 °F) durante más de 5- ¿Qué pasa? - ¿Qué pasa?

Se consigue una excelente estabilidad dimensional (0,2 a 0,5 mils/pulgada) haciendo coincidir los coeficientes de expansión del eje X y Y con los del cobre.Esto a menudo elimina la necesidad de doble grabado para lograr tolerancias de posición ajustadas.

El bajo módulo de tracción en los ejes X y Y reduce en gran medida la tensión aplicada a las juntas de soldadura y permite limitar la expansión del laminado con una cantidad mínima de metal de baja CTE (6 ppm/°C),mejora aún más la fiabilidad del montaje en superficie.

Los espesores dieléctricos de 0,005 pulgadas a 0,125 pulgadas (0,13 a 3,18 mm) están disponibles, con opciones de revestimiento que incluyen cobre electrodepositado de 0,5 oz/ft2 a 2 oz/ft2, cobre electrodepositado de 0,05 oz/ft2 y cobre electrodepositado de 0,05 oz/ft2.Cobre electrodepositado de 5 oz/ft2 a 1 oz/ft2 tratado a la inversaEl laminado RT/duroid 6002 también está disponible revestido con placas de aluminio, latón o cobre, así como con láminas resistivas.

Las aplicaciones particularmente adecuadas a las propiedades únicas del RT/duroide 6002 incluyen estructuras planas y no planas como antenas, circuitos complejos de múltiples capas con conexiones intercapas,y circuitos de microondas para diseños aeroespaciales que operan en ambientes adversosLos laminados RT/duroide 6002 están reconocidos UL bajo la clasificación 94V-0 (prueba de inflamabilidad vertical).
