Lámina de cobre revestida de sustrato de alta frecuencia F4BM275

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

F4BM275

Espesor del laminado:

0,2 - 12 mm

Tamaño laminado:

460X610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840m

Peso de cobre:

0,5 onzas (0,018 mm); 1 onza (0,035 mm); 1,5 onzas (0,05 mm); 2 onzas (0,07 mm);

Resaltar:

laminado revestido de cobre de alta frecuencia

Laminado de sustrato F4BM275

hojas de cobre con garantía

Descripción del Producto

El F4BM275 se fabrica mediante procesos de laminación científicamente formulados y estrictamente controlados utilizando tejido de vidrio, resina de politetrafluoroetileno y película de PTFE.Su rendimiento eléctrico representa una cierta mejora sobre el F4B, se refleja principalmente en un rango más amplio de constantes dieléctricas, una menor pérdida dieléctrica, mayores valores de resistencia al aislamiento y una mayor estabilidad de rendimiento.Este producto puede sustituir eficazmente a productos extranjeros similares.

El F4BM y el F4BME comparten la misma capa dieléctrica, pero difieren en la lámina de cobre utilizada: el F4BM utiliza lámina de cobre ED y es adecuado para aplicaciones sin requisitos de PIM (Intermodulación Pasiva);F4BME utiliza papel de cobre RTF tratado a la inversa, ofreciendo un excelente rendimiento PIM, un control de circuito más preciso y una menor pérdida de conductores.

Tanto el F4BM como el F4BME logran un control constante dieléctrico preciso ajustando la relación entre la resina de PTFE y el tejido de vidrio.Esta formulación logra una baja pérdida al tiempo que mejora la estabilidad dimensional del materialUna constante dieléctrica más alta corresponde a una relación de fibra de vidrio más alta, lo que resulta en una mejor estabilidad dimensional, un menor coeficiente de expansión térmica,y características mejoradas de deriva de temperatura, aunque con un ligero aumento de la pérdida dieléctrica.

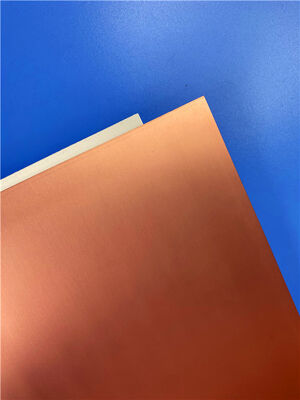

Lámina de cobre revestida de sustrato de alta frecuencia F4BM275 0

Características del producto

DK2.17 ¢3 es opcional, y DK puede ser personalizado
Baja pérdida
F4BME con papel de cobre RTF ofrece un excelente rendimiento PIM
Diversos tamaños para ahorrar costes
Resistencia a la radiación y baja desgasificación
Comercializado, producido en masa y rentable

Aplicaciones típicas

Microondas, RF, radar
Las demás máquinas de la partida 8471
Los demás aparatos para la fabricación de máquinas de la partida 8471
Redes de alimentación, antenas de matriz en fase
Comunicaciones por satélite, antenas de estaciones base

Parámetros técnicos del producto				Modelo de producto y ficha de datos
Características del producto		Condiciones de ensayo	Unidad	F4BM275
Constante dieléctrica (típica)		10 GHz	/	2.75
Tolerancia constante dieléctrica		/	/	± 005
Tangente de pérdida (típico)		10 GHz	/	0.0015
Tangente de pérdida (típico)		20 GHz	/	0.0021
Coeficiente de temperatura constante dieléctrica		-55oC a 150oC	PPM/°C	- 92 años.
Fuerza de peeling		1 OZ F4BM	N/mm	> 1.8
Fuerza de peeling		1 OZ F4BME	N/mm	> 1.6
Resistencia por volumen		Condición estándar	MΩ.cm	≥ 6 × 10 ^ 6
Resistencia de la superficie		Condición estándar	MΩ	≥ 1 × 10 ^ 6
Fuerza eléctrica (dirección Z)		5KW,500V/s	KV/mm	> 28
Voltado de ruptura (dirección XY)		5KW,500V/s	KV	> 35
Coeficiente de expansión térmica	Dirección XY	-55 oC hasta 288 oC	ppm/oC	14, 16
Coeficiente de expansión térmica	Dirección Z	-55 oC hasta 288 oC	ppm/oC	112
Estrés térmico		260°C, 10 segundos, 3 veces		Sin delaminado
Absorción de agua		20 ± 2 °C, 24 horas	%	≤ 008
Densidad		Temperatura ambiente	G/cm3	2.28
Temperatura de funcionamiento a largo plazo		Cámara de baja y alta temperatura	°C	-55 ¢ + 260
Conductividad térmica		Dirección Z	En el caso de las empresas de servicios de telecomunicaciones:	0.38
El PIM		Solo aplicable a las aeronaves F4BME	Dbc	≤ 159
Flamabilidad		/	El número de certificado es:	V-0
Composición del material		/	/	PTFE, tejido de fibra de vidrio F4BM emparejado con una lámina de cobre ED, F4BME emparejado con una lámina de cobre con tratamiento inverso (RTF).

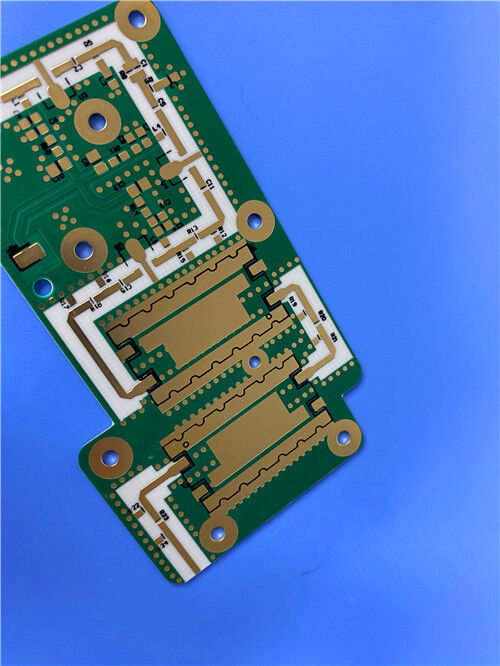

Lámina de cobre revestida de sustrato de alta frecuencia F4BM275 1
