Lámina de cobre revestida de laminado de alta frecuencia, material de PCB RT duroid 6202

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

RT duroide 6202

Espesor del laminado:

0,005” (0,127 mm) +/- 0,0005” 0,020” (0,508 mm) +/- 0,0010” 0,030” (0,762 mm) +/- 0,0010”

Tamaño laminado:

12”X 18”(305mm X 457mm) 24”X 18”(610mm X 457mm)

Peso de cobre:

Lámina de cobre electrodepositada ½ oz. (18 µm) HH/HH 1 oz. (35 µm) Lámina de cobre laminada H1/H1 ½

Resaltar:

Material de PCB RT duroid 6202

laminado revestido de cobre de alta frecuencia

Lámina de cobre revestida duroid 6202

Descripción del Producto

RT/duroid 6202 es un material de circuito de alta frecuencia formulado como un laminado de baja pérdida y baja constante dieléctrica. Ofrece propiedades eléctricas y mecánicas superiores esenciales para el diseño de estructuras de microondas complejas que requieren tanto fiabilidad mecánica como estabilidad eléctrica.

La inclusión de un refuerzo limitado de vidrio tejido proporciona una excelente estabilidad dimensional (0.05 a 0.07 mils/pulgada), lo que a menudo elimina la necesidad de doble grabado para lograr tolerancias posicionales ajustadas.

Opciones de revestimiento y espesores dieléctricos

Tanto el revestimiento de lámina de cobre electrodepositado como el laminado, que van desde ½ oz. hasta 2 oz./pie², están disponibles en espesores dieléctricos que van desde 0.005" hasta 0.060" (0.127 a 1.524 mm).

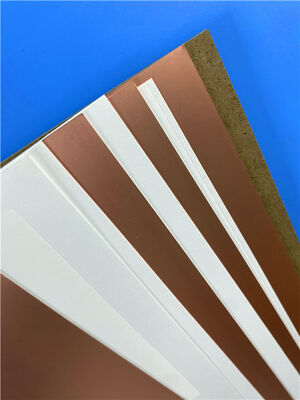

Lámina de cobre revestida de laminado de alta frecuencia, material de PCB RT duroid 6202 0

Características y beneficios

Baja pérdida: asegura un excelente rendimiento de alta frecuencia
Control estricto de εr y espesor: proporciona características eléctricas consistentes
Excelentes propiedades eléctricas y mecánicas: permite una construcción de circuito fiable
Coeficiente térmico de constante dieléctrica extremadamente bajo: mantiene la estabilidad eléctrica en variaciones de temperatura
Coeficiente de expansión en plano adaptado al cobre: mejora la fiabilidad para ensamblajes de montaje en superficie y agujeros pasantes metalizados
Contracción de grabado muy baja: mejora la precisión en la fabricación de circuitos

Aplicaciones típicas

Antenas de arreglo en fase
Sistemas de radar terrestres y aéreos
Antenas del Sistema de Posicionamiento Global (GPS)
Placas de alimentación
Circuitos multicapa complejos de alta fiabilidad
Sistemas comerciales de evitación de colisiones aéreas
Redes de formación de haz

Propiedad Constante dieléctrica ε r	Típico Valor 2.94 ± 0.04 [3]	Dirección ppm/°C	Unidades Calculado	Condiciones 10GHz/23°C	Método de prueba 2.4.3.92.5.5.5
Factor de disipación, TAN δ	0.0015	ppm/°C	Calculado	10 GHz/23°C	2.4.3.92.5.5.5
Coeficiente térmico de εr	+5	ppm/°C	23°C/50% HR	10 GHz -50 a +150°C	2.4.3.92.5.5.5
Resistividad volumétrica	106	ppm/°C	Mohm cm	A	ASTM D257
Resistividad superficial	109	ppm/°C	Mohm	A	ASTM D257
Módulo de tracción	1007 (146)	mm/m (mil/pulgada)	MPa (kpsi)	23°C	ASTM D638
Tensión máxima	30 (4.3)	mm/m (mil/pulgada)	MPs (kpsi)
Deformación máxima	4.9	mm/m (mil/pulgada)	%
Módulo de compresión	1035 (150)	ppm/°C	MPa (kpsi)		ASTM D638
Absorción de humedad	0.04	Calculado	%	D23/24 D48/50	2.4.3.92.6.2.1 ASTM D570
Conductividad térmica	0.68	Calculado	W/m/K	80°C	ASTM C518
Coeficiente de expansión térmica (-55 a 288 °C) 15	30 30 X	Y Z ppm/°C	23°C/50% HR	IPC-TM-650 2.4.41	Estabilidad dimensional
0.07	X, Y	mm/m (mil/pulgada)	después del grabado +E/150	IPC-TM-650,	2.4.3.9Td
500	°CTGA		ASTM D3850		Densidad
2.1	gm/cm3		ASTM D792		Calor específico
0.93 (0.22)	-	Calculado	-	Calculado	Adhesión del cobre
9.1 (1.6)	lbs/in (N/mm)		IPC-TM-650 2.4.8		Inflamabilidad
V-O	UL 94				Compatible con procesos sin plomo
SÍ

Lámina de cobre revestida de laminado de alta frecuencia, material de PCB RT duroid 6202 1
