TLX-6 Substrato de laminados de alta frecuencia de lámina recubierta de cobre

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

TLX-6

Espesor del laminado:

0,089 - 6,35 mm

Tamaño laminado:

12 x 18 pulgadas 304 x 457 mm; 16 x 18 pulgadas 406 x 457 mm; 18 x 24 pulgadas 457 x 610 mm; 16 x 36

Peso de cobre:

0,5 onzas (0,018 mm); 1 onza (0,035 mm)

Resaltar:

laminados de alta frecuencia TLX-6

hojas laminadas con revestimiento de cobre

Substrato revestido de cobre de alta frecuencia

Descripción del Producto

TLX-6 es un laminado de fibra de vidrio PTFE con una constante dieléctrica (Dk) de 2.65Diseñado para diseños de microondas de bajo número de capas, proporciona una base confiable para circuitos de RF en radar, comunicaciones móviles,equipo de ensayo, y dispositivos de transmisión.

Como un caballo de batalla probado en la industria de las microondas, TLX-6's woven glass construction delivers critical mechanical reinforcement for reliable performance in extreme environments—from high-vibration space launches and high-temperature engine modules to radiation-prone space applications, configuraciones navales corrosivas y altímetros que enfrentan grandes fluctuaciones de temperatura.

Sus versátiles propiedades dieléctricas permiten la fabricación eficiente de componentes clave como acopladores, divisores, combinadores y antenas.

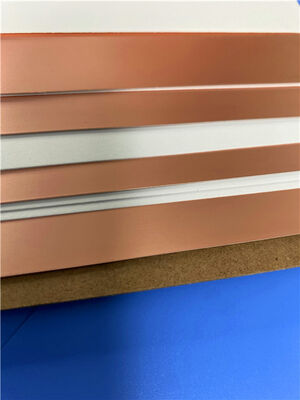

TLX-6 Substrato de laminados de alta frecuencia de lámina recubierta de cobre 0

Beneficios principales:

Rendimiento PIM excepcional (normalmente inferior a -160 dBc)
Excelentes propiedades mecánicas y térmicas
Dk bajo, estable y bien controlado
Estabilidad dimensional con baja absorción de humedad
Factor de disipación bajo (Df)
Calificación UL 94 V-0
Optimizado para diseños de bajo número de capas

Aplicaciones típicas

Antenas
Las demás máquinas de mezclar, separar, filtrar y combinar
Componentes de RF pasivos

Designación	Dk	espesor dieléctrico Pulgadas mm
Se trata de la primera parte.	2.45 ± 0.04	0.0050 a cero.250	0.127 a 6.35
Se trata de la TLX-9	2.50 ± 0.04	0.0020 a cero.250	0.05 a 6.35
Se trata de la TLX-8	2.55 ± 0.04	0.0025 a cero.250	0.064 - 6. ¿Qué es eso?35
Se trata de la TLX-7	2.60 ± 0.04	0.0035 a cero.250	0.089 - 6. ¿Qué quieres decir?35
Se trata de la TLX-6	2.65 ± 0.04	0.0035 a cero.250	0.089 - 6. ¿Qué quieres decir?35

Tamaños de hoja disponibles Pulgadas / mm
12 por 18	Cuadrados de las placas
16 por 18	406 x 457
18 por 24	457 x 610
16 x 36	406 x 914
24 x 36	610 x 914
18 por 48	457 x 1220
36 x 48	914 x 1220
