Lámina de cobre revestida de laminado de alta frecuencia para material de PCB AD255C

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

AD255C

Espesor del laminado:

0,020” (0,508 mm) +/- 0,002” 0,030” (0,762 mm) +/- 0,002” 0,040” (1,016 mm) +/- 0,002” 0,060” (1,524

Tamaño laminado:

12”X 18”(305 X 457 mm) 24”X 18”(610 X 457 mm)

Peso de cobre:

Lámina de cobre electrodepositada ½ oz. (18 µm) 1 oz. (35 µm) Lámina de cobre electrodepositada con

Resaltar:

Laminado de alta frecuencia para PCB AD255C

material de placa de PCB revestido de cobre

laminados revestidos de cobre de alta frecuencia

Descripción del Producto

AD255C es un compuesto compuesto reforzado con vidrio basado en PTFE diseñado para ofrecer una constante dieléctrica estable, baja pérdida de señal y un excelente rendimiento de intermodulación pasiva (PIM).La construcción de vidrio tejido mejora la procesable del circuito y apoya la fabricación de PCB de alto rendimiento.

AD255C cumple con los diversos requisitos de los diseños modernos de antenas.

El material se ofrece con cobre electrodepositado estándar (ED) o papel de cobre ED tratado al revés, lo que permite a los diseñadores optimizar para reducir la pérdida de circuito y mejorar el rendimiento de PIM.

Como compuesto a base de PTFE, el AD255C presenta una pérdida excepcionalmente baja, generalmente inferior a 0,002 a 10 GHz, junto con una absorción mínima de humedad (< 0,1%) y una alta resistencia a la cáscara de cobre (> 10 pli).Estas características hacen que los laminados de la serie AD sean un, una solución de alto rendimiento para aplicaciones de antenas.

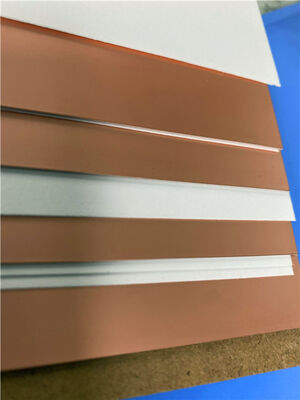

Lámina de cobre revestida de laminado de alta frecuencia para material de PCB AD255C 0

Características y beneficios

Tangente de baja pérdida (< 0,002 a 10 GHz) ofrece un excelente rendimiento de circuito en todas las bandas de frecuencia inalámbricas comunes
Constante dieléctrica controlada (±0,05)
PIM muy bajo (-159 dBc a 30 mil, 1900 MHz) Mejora el rendimiento de la antena y minimiza la pérdida de rendimiento debido a problemas de PIM
Excelente estabilidad dimensional Suporta un rendimiento de circuito constante y mejores rendimientos de fabricación

Aplicaciones típicas

Antenas de las estaciones base de infraestructuras celulares
Sistemas de antenas telemáticas para automóviles
Antenas de radio por satélite comerciales

Propiedades	AD255C	Unidades	Condiciones de ensayo	Frecuencia del ensayo / Detalles	Método de ensayo
Propiedades eléctricas
Constante dieléctrica (proceso)	2.55	-	23°C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Constante dieléctrica (diseño)	2.60	-	C-24/23/50 Las ayudas concedidas por el Estado	10 GHz, longitud de fase del diferencial de microrrampa	-
Factor de disipación	0.0013	-	23°C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Coeficiente térmico de la constante dieléctrica	-110	ppm/°C	0 a 100 °C	10 GHz	IPC TM-650 2.5.5.5
Resistencia por volumen	7.4 × 108	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Resistencia de la superficie	3.6 × 107	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Resistencia eléctrica (resistencia dieléctrica)	911	V/mil	-	-	IPC TM-650 2.5.6.2
Descomposición dieléctrica	> 40 años	el kV	D-48/50 y D-48/50	Dirección X/Y	IPC TM-650 2.5.6
El PIM	-159/-163 - ¿Qué quieres decir?	Dbc	Tones barridos reflejados a 43 dBm a 1900 MHz S1/S1	50 ohmios	En el interior de Rogers
Propiedades térmicas
Temperatura de descomposición (Td)	> 500	°C	2 horas @ 105°C	5% de pérdida de peso	IPC TM-650 2.3.40
CTE x	34	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE y	26	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C a 288°C	-	IPC TM-650 2.4.41
Conductividad térmica	0.35	W/(m·K)	-	Dirección z	Las demás partidas
Tiempo para la delaminación	> 60 años	minutos	en su estado de recepción	288°C	IPC TM-650 2.4.24.1
Propiedades mecánicas
Resistencia de la cáscara de cobre	2.4 (13.6)	N/mm (lbs/in)	10 s @ 288°C	Fuel de 35 μm	IPC TM-650 2.4.8
Resistencia a la flexión (MD/CMD)	60.7/44.1 (8.8/6.4)	MPa (ksi)	Se aplicarán las siguientes medidas:	-	Las demás partidas
Resistencia a la tracción (MD, CMD)	55.8/45.5 (8.1/6.6)	MPa (ksi)	23°C @ 50% de HRC	-	Se aplicarán los siguientes requisitos:
Modulo de flexibilidad	No obstante lo dispuesto en el apartado 1 del presente artículo,	MPa (ksi)	Se aplicarán las siguientes medidas:	-	IPC-TM-650 2.4.4
Estabilidad dimensional (MD, CMD)	0.03/0. ¿Qué quieres decir?07	mil/pulgada	después de grabar + hornear	-	IPC-TM-650 2.4.39a
Propiedades físicas
Flamabilidad	V-0	-	-	-	Sección 94
Absorción de humedad	0.03	%	E1/105 + D48/50: el contenido de la sustancia	-	IPC TM-650 2.6.2.1
Densidad	2.28	G/cm3	C24/23/50 Las pérdidas de crédito	-	Las demás partidas
Capacidad térmica específica	0.813	J/g·K	2 horas a 105 °C	-	Las demás partidas
