Lámina de cobre revestida de laminados de alta frecuencia para material de PCB TLX-8

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

Se trata de la TLX-8

Espesor del laminado:

0,064 - 6,35 mm

Tamaño laminado:

12 x 18 305 x 457 24 x 36 610 x 914 16 x 18 406 x 457 18 x 48 457 x 1220 18 x 24 457 x 610 36 x 48 9

Peso de cobre:

0,5 onzas (18 µm) 1 oz. (35 µm)

Resaltar:

Laminados de alta frecuencia para PCB TLX-8

hojas de cobre con garantía

laminados revestidos de cobre de alta frecuencia

Descripción del Producto

TLX-8 ofrece un rendimiento constante y confiable en un amplio espectro de aplicaciones de RF.junto con múltiples espesores y opciones de revestimiento de cobre, por lo que es especialmente adecuado para diseños de microondas de bajo número de capas.

Como laminado de fibra de vidrio PTFE, TLX-8 es ideal para su uso en sistemas de radar, comunicaciones móviles, equipos de prueba de microondas, dispositivos de transmisión y varios componentes de RF.Sirve como un caballo de batalla confiable en la industria del sustrato de microondas de RF, con refuerzo de fibra de vidrio que proporciona una estabilidad mecánica crítica en entornos exigentes, incluyendo:

- Resistencia al arrastramiento de los PWB montados en carcasas expuestas a intensas vibraciones durante el lanzamiento espacial
- Resistencia en módulos de motor de alta temperatura
- Tolerancia a la radiación en aplicaciones espaciales (véase la base de datos de materiales de baja emisión de gases de la NASA)
- Resistencia a condiciones marinas extremas para sistemas de antenas navales
- Desempeño estable a través de amplias fluctuaciones de temperatura en aplicaciones de altímetro en el aire

El amplio rango de constantes dieléctricas del material permite la fabricación eficiente de acopladores, separadores, combinadores, amplificadores, antenas y otros componentes críticos.

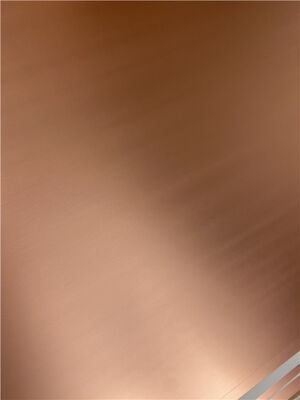

Lámina de cobre revestida de laminados de alta frecuencia para material de PCB TLX-8 0

Beneficios
- Excelente rendimiento PIM en PCB (medido por debajo de -160 dBc)
- Propiedades mecánicas y térmicas superiores
- constante dieléctrica baja y estable
- Excelente estabilidad dimensional
- Absorción mínima de humedad
- DK estrictamente controlado para un rendimiento constante
- Bajo factor de disipación (DF)
- Calificación de inflamabilidad UL 94 V-0
- Optimizado para diseños de microondas de baja capa

Aplicaciones
- Las antenas
- Mezcladores, separadores, filtros y combinadores
- Componentes de RF pasivos

espesor dieléctrico
En pulgadas		En el caso de los
0.0025 a cero.250		0.064 - 6. ¿Qué es eso?35
Tamaño de la hoja disponiblees
En pulgadas	En el caso de los	En pulgadas	En el caso de los
12 por 18	305 x 457	24 x 36	610 x 914
16 por 18	406 x 457	18 por 48	457 por 1,220
18 por 24	457 x 610	36 x 48	914 por 1,220
16 x 36	406 x 914

Propiedades	Condiciones	Valor típico	Unidad	Método de ensayo
Propiedades eléctricas
Constante dieléctrica	@ 10 GHz	2.55 ± 0.04	-	IPC-650 2.5.5.3
Factor de disipación	@ 10 GHz	0.0018	-	IPC-650 2.5.5.5.1
Desgasificación	Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.	0.03	%	Las demás partidas
	Porcentaje CVCM	0.00	%
	En % de la VRA	0.01	%
Resistencia de la superficie	Temperatura elevada.	6.605×108	¿ Qué es eso?	IPC-650 2.5.17.1 segundo5.2.1
	Condominio de humedad.	3.550×106	¿ Qué es eso?	IPC-650 2.5.17.1 segundo5.2.1
Resistencia por volumen	Temperatura elevada.	1.110 × 1010	Las demás	IPC-650 2.5.17.1 segundo5.2.1
	Condominio de humedad.	1.046 × 1010	Las demás	IPC-650 2.5.17.1 segundo5.2.1
Descomposición dieléctrica		> 45 años	el kV	IPC-650 2.5.6
Estabilidad dimensional
Estabilidad dimensional	MD después de hornear	0.06	Se aplicará el procedimiento siguiente:	IPC-650 2.4.39 segundos.5.4
	CD después de hornear	0.08	Se aplicará el procedimiento siguiente:
	MD Estrés térmico	0.09	Se aplicará el procedimiento siguiente:	IPC-650 2.4.39 segundos.5.5
	CD Estrés térmico	0.10	Se aplicará el procedimiento siguiente:
Propiedades térmicas
Conductividad térmica		0.19	W/(m·K)	Se aplicarán los siguientes requisitos:
CTE (25 ∼ 260 °C)	X.	21	ppm/°C	IPC-650 2.4.41 / ASTM D 3386
	Y	23	ppm/°C
	Z.	215	ppm/°C
Td el tiempo	Pérdida de peso del 2%	535	°C	IPC-650 2.4.24.6 (TGA)
	5% de pérdida de peso	553	°C
Propiedades mecánicas
Fuerza de peeling	1 onza de ED (estrés térmico)	2.63 (15)	N/mm (lbs/in)	IPC-650 2.4.8 segundos.5.2.2
	1 onza.	2.98 (17)	N/mm2 (kpsi)
	1⁄2 oz. ED (temperatura elevada)	2.45 (14)	N/mm2 (kpsi)	IPC-650 2.4.8.3
	1 oz. ED (estrés térmico)	1.93 (11)	N/mm2 (kpsi)	IPC-650 2.4.8 segundos.5.2.2
	1 oz. enrollados	2.28 (13)	N/mm2 (kpsi)
Modulo de los jóvenes	Enfermería	6, 757 (980)	N/mm2 (psi)	Las demás partidas
	El CD	8,274 (1,200)	N/mm2 (psi)
	Enfermería	11,238 (1,630)	N/mm2 (psi)	Las demás partidas
Propiedades químicas / físicas
Absorción de humedad		0.02	%	IPC-650 2.6.2.1
Calificación de inflamabilidad		V-0	-	El número de certificado es:
