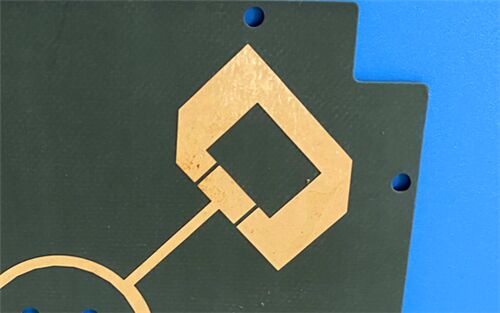

F4BME217 placa de 2 capas de alto rendimiento de 1 mm de espesor

¿Busca un PCB RF rígido de 2 capas de alto rendimiento diseñado para satisfacer las demandas de aplicaciones de microondas, RF y radar?Este PCB RF rígido de 2 capas está construido con el laminado compuesto de PTFE de alto rendimiento F4BME217 de Wangling, diseñado para ofrecer un rendimiento superior, las propiedades eléctricas son constantes y satisfacen las necesidades de precisión de los diseños de alta frecuencia.este PCB garantiza un rendimiento fiable para aplicaciones críticas como los sistemas de comunicación por satéliteCon un fuerte enfoque en la precisión, el rendimiento de baja pérdida y la adaptabilidad del diseño,Es la opción ideal para los ingenieros y equipos de adquisición en busca de un sistema fiable., un sustrato doméstico de alto rendimiento para proyectos de RF y microondas de alta precisión.

Especificaciones de los PCB

Pilas de PCB-hacia arriba Configuración

Formato y disponibilidad de las ilustraciones

Formato de ilustración: Gerber RS-274-X El formato estándar de la industria para la fabricación de PCB, lo que garantiza la compatibilidad con todos los principales programas de diseño y fabricación.

Disponibilidad: en todo el mundo

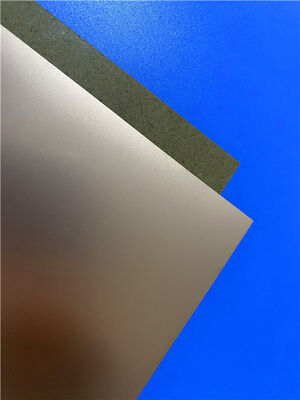

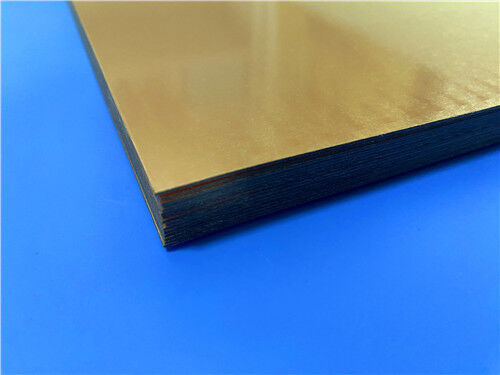

Substrato F4BME217: La clave para un rendimiento RF excepcional

El laminado compuesto de PTFE F4BME217 de Wangling sirve como la columna vertebral de nuestro rendimiento superior de PCB, diseñado para satisfacer las demandas de aplicaciones RF, microondas y radar desafiantes:

Wangling F4BME217 es un laminado compuesto de PTFE de alto rendimiento desarrollado para demandantes aplicaciones de RF y microondas.Es superior.Como material de nueva generación, supera a su predecesor.El número de unidades de producciónPor un margen significativo, ofrece una menor pérdida dieléctrica, una mayor resistencia al aislamiento y una mayor estabilidad.alternativa nacional de alto rendimiento a los laminados importados comparables.

F4BME217 está revestido con cobre de papel tratado inverso (RTF). Esta configuración ofrece un rendimiento superior de bajo PIM (Intermodulación Pasiva), permite un grabado más preciso de circuitos de línea fina,y reduce la pérdida de conductores, lo que lo hace ideal para diseños de alta precisión de RF y microondas donde la integridad de la señal es de suma importancia.A diferencia de los laminados tradicionales, el F4BME217 logra un equilibrio entre el rendimiento eléctrico y la robustez mecánica, lo que lo convierte en una opción versátil para una amplia gama de aplicaciones de alta frecuencia.

Principales características y ventajas del PCB F4BME217

Las propiedades eléctricas y mecánicas de F4BME217 se ajustan con precisión modificando la relación entre PTFE y tela de fibra de vidrio dentro del compuesto, proporcionando a los ingenieros una flexibilidad de diseño única:

Constantes dieléctricas controladas ️ Ajustando la proporción de PTFE a fibra de vidrio permite propiedades dieléctricas personalizadas, lo que permite a los ingenieros optimizar los diseños para requisitos de frecuencia específicos

Características de baja pérdida

Mejora de la estabilidad dimensional El mayor contenido de fibra de vidrio mejora la estabilidad dimensional, reduce el coeficiente de expansión térmica,y reduce la deriva de temperatura, garantizando la fiabilidad en los cambios de temperatura

Compromiso de rendimiento equilibrado: una mayor proporción de fibra de vidrio aumenta la robustez mecánica y la estabilidad, con solo un ligero aumento de la pérdida dieléctrica.proporcionando un equilibrio óptimo para diversas aplicaciones

Flexibilidad en el diseño: permite a los ingenieros elegir el grado óptimo de material para equilibrar el rendimiento eléctrico, la robustez mecánica y los requisitos de procesamiento para sus necesidades específicas de proyecto.

Rendimiento superior de bajo PIM ¢ Revestido con cobre RTF, que reduce la interferencia de intermodulación pasiva y mejora la calidad de la señal en sistemas RF de alta precisión

Aplicaciones

Nuestro PCB RF de 2 capas F4BME217 está diseñado específicamente para aplicaciones de alta frecuencia y alta precisión desafiantes, incluidas:

• Sistemas de microondas, RF y radar
• Cambiadores de fase y componentes pasivos
• Divididores de energía, acopladores y combinadores
• Redes de alimentación y antenas de matriz en fase
• Sistemas de comunicación por satélite
• Antenas de las estaciones base
