Placa de microondas ultraestable PCB RF rígida de 2 capas Taconic TLX-9

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

material de placa de circuito impreso:

Se trata de la TLX-9

Recuento de capas:

2 capas

Tamaño de placa de circuito impreso:

91,6 mm × 45,3 mm (1 unidad)

Espesor de PCB:

0,3 mm

Peso de cobre:

Capas exteriores de cobre de 1 oz (1,4 mils)

Acabado superficial:

EPIG (sin níquel)

Resaltar:

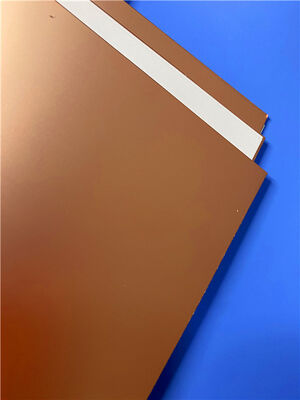

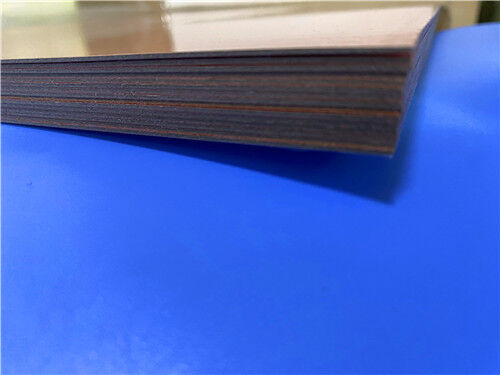

Laminado DiClad 870 de alta frecuencia

lámina laminada revestida de cobre

Laminado de cobre DiClad 870

Descripción del Producto

Esta rígida de dos capasPCB RF de tipo tacónico TLX-9El material de vidrio tejido de PTFE de alto rendimiento es ampliamente reconocido como un sustrato rentable y de baja pérdida para circuitos de radiofrecuencia de microondas.acabado de superficie EPIG sin níquely fabricado estrictamente de acuerdo con las normas industriales de la Clase 2 del IPC, este PCB ultra delgado de 0,3 mm ofrece una constante dieléctrica baja y estable, un factor de disipación ultra bajo,y absorción de humedad insignificanteComparado con los costosos materiales de microondas Rogers, el Taconic TLX-9 proporciona una estabilidad eléctrica equivalente con un precio más competitivo.Con una durabilidad mecánica fiable y un rendimiento de alta frecuencia constante, esta placa de circuito de RF personalizada es ideal para LNA, LNB, PCS / PCN antenas de gran formato, amplificadores de alta potencia y componentes de RF pasivos.

Los PCBEspecificaciónel

Artículo de construcción	Detalles
Materiales básicos	Taconic TLX-9 Laminado compuesto de vidrio tejido PTFE de baja pérdida optimizado para circuitos de alta frecuencia
Número de capas	2 capas ️ estructura de PCB rígida de microondas diseñada para un rendimiento estable de la señal de RF
Dimensiones del tablero	91.6 mm × 45.3 mm (1 PCS), con una tolerancia de +/- 0,15 mm para una consistencia de ensamblaje precisa
Trace y espacio	Mínimo 5/6 mils, lo que permite el enrutamiento de circuitos compactos mientras se preserva la integridad superior de la señal
Tamaño mínimo del agujero	0.3 mm, diseñado para la instalación de componentes de agujero de alta precisión
Vías	No hay vías ciegas, lo que simplifica la fabricación y garantiza una conectividad eléctrica estable entre capas
espesor del tablero terminado	0.3mm, perfil ultra delgado ideal para dispositivos electrónicos de microondas con espacio limitado
Peso del cobre	1 oz (1.4 mils) capas exteriores de cobre, que proporcionan una conductividad constante para la transmisión de señales de RF
Por medio del espesor del revestimiento	20 μm, conforme a las normas IPC-Clase-2 para garantizar una conducción duradera
Finalización de la superficie	EPIG (sin níquel), con alta conductividad y resistencia excepcional a la corrosión para circuitos de alta frecuencia
Película de seda y máscara de soldadura	Pantallas de seda superior: Ninguna; Pantallas de seda inferior: Ninguna; Máscara de soldadura superior: Ninguna; Máscara de soldadura inferior: Ninguna ️ El cobre completamente expuesto minimiza la atenuación de la señal de alta frecuencia
Pruebas de calidad	Pruebas eléctricas realizadas al 100% antes del envío para garantizar un rendimiento fiable del circuito

Pilas de PCB-hacia arriba Configuración

Componente de acumulación	Especificaciones y descripción
Capa de cobre 1	35μm
Núcleo Tacónico TLX-9	0.254 mm (10 mil)
Capa de cobre 2	35 μm Simétrica disposición de cobre para mantener una excelente estabilidad eléctrica

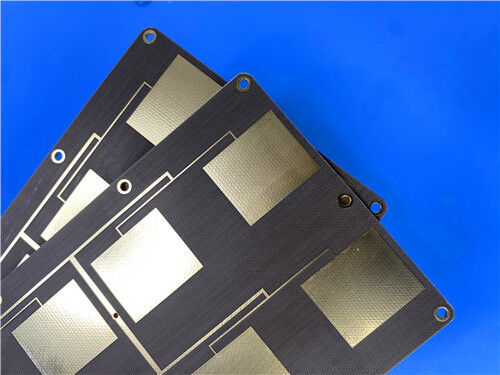

Placa de microondas ultraestable PCB RF rígida de 2 capas Taconic TLX-9 0

Formato de la obra de arte y norma de conformidad

Formato de ilustración: Se entrega en Gerber RS-274-X, el estándar industrial universal que garantiza la fabricación de PCB de alta precisión y la compatibilidad completa de los datos.

Norma aceptada: IPC-Clase 2, que garantiza un funcionamiento estable y duradero de los dispositivos electrónicos industriales de alta frecuencia.

Disponibilidad: Se proporciona un servicio de envío global para apoyar la adquisición de ingeniería y proyectos industriales en todo el mundo.

Introducción del sustrato TACONIC TLX-9

Taconic TLX-9 es un laminado compuesto de vidrio tejido PTFE de alto rendimiento diseñado para circuitos de microondas avanzados.y es compatible con los procedimientos de fabricación convencionales, incluido el corteEste sustrato cuenta con una excepcional estabilidad dimensional y una absorción de humedad casi nula durante todo el proceso de producción.

TLX-9 mantiene una constante dieléctrica constante de 2,5 a través de un amplio espectro de frecuencia y temperatura, acompañado de un factor de disipación ultra bajo de 0,0019 a 10 GHz.está certificado con la calificación de retardante de llama UL 94 V-0., que cumplen los estrictos requisitos de resistencia al fuego para aplicaciones electrónicas industriales.

Características clave

Propiedad	Método de ensayo	Unidades	Valor	Unidades	Valor
Constante dieléctrica @ 10 GHz	IPC-TM 650 2.5.5.5		2.5		2.5
Factor de disipación @ 10 GHz	IPC-TM 650 2.5.5.5		0.0019		0.0019
Absorción de humedad	IPC-TM 650 2.6.2.1	%	El valor de las emisiones02	%	El valor de las emisiones02
Descomposición dieléctrica	IPC-TM 650 2.5.6	el kV	> 60 años	el kV	> 60 años
Resistencia por volumen	IPC-TM 650 2.5.17.1	Mohm/cm	10^7	Mohm/cm	10^7
Resistencia de la superficie	IPC-TM 650 2.5.17.1	¿ Qué es eso?	10^7	Mohm/cm	10^7
Resistencia al arco	IPC-TM 650 2.5.1	segundos	> 180	segundos	> 180
Fuerza de flexión longitudinal	IPC-TM 650 2.4.4	En libras.	> 23 años000	N/mm2	>159
Fuerza de flexión transversal	IPC-TM 650 2.4.4	En libras.	> 19 años000	N/mm2	>131
Resistencia a la descamación (1 oz de cobre)	IPC-TM 650 2.4.8	Libras / lineal dentro.	12	N/mm	2.1
Conductividad térmica	Las demás partidas	El valor de las emisiones de CO2	0.19	El valor de las emisiones de CO2	0.19
ETC x-y	Se aplicarán los siguientes requisitos:	ppm/°C	9 a 12	ppm/°C	9 a 12
z ETC	Se aplicarán los siguientes requisitos:	ppm/°C	Entre 130 y 145	ppm/°C	Entre 130 y 145
Calificación de inflamabilidad UL-94	El número de certificado es:		V-0		V-0

Beneficios clave

Taconic TLX-9 ofrece notables ventajas técnicas para los diseñadores y fabricantes de circuitos de microondas:

La constante dieléctrica baja y constante garantiza un rendimiento fiable de la señal a altas frecuencias

El factor de disipación ultra bajo reduce eficazmente la pérdida de señal para los circuitos de microondas sensibles

La absorción de humedad extremadamente baja garantiza un funcionamiento estable en condiciones ambientales adversas

La alta ruptura dieléctrica mejora la resistencia al voltaje para equipos de RF de alta potencia

La resistencia superior de la cáscara de cobre evita la delaminación de las capas y mejora la durabilidad estructural

CTE optimizado minimiza el estrés térmico y evita efectivamente la deformación de la placa, adecuado para entornos de trabajo al aire libre y de alta temperatura a largo plazo

Aplicaciones típicas

Este Taconic TLX-9 RF PCB se aplica ampliamente en equipos de microondas y de radiofrecuencia de alta precisión:

-LNA, LNB y LNC

- PCS/PCN Antenas de gran formato

- Amplificadores de alta potencia

-Componentes de RF pasivos, módulos de detección de RF y circuitos de estaciones base de comunicación

Placa de microondas ultraestable PCB RF rígida de 2 capas Taconic TLX-9 1
