Lámina revestida de cobre Rogers RT duroid5870

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

Rogers RT duroide 5870

Espesor del laminado:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,575 mm 3,175 mm

Tamaño laminado:

18X12 pulgadas (457X305mm); 18X24 pulgadas (457X610mm)

Peso de cobre:

0,5 oz (0,018 mm), 1 oz (0,035 mm)

Resaltar:

Lámina laminada Rogers RT duroid5870

Laminado revestido de cobre con garantía

Laminado de alta frecuencia RT duroid5870

Descripción del Producto

RT/duroid 5870 es un compuesto de PTFE reforzado con microfibras de vidrio diseñado específicamente para implementaciones de circuitos de microcinta y de banda de transmisión de alta precisión.

La arquitectura de microfibras orientadas aleatoriamente del material ofrece una uniformidad excepcional de la constante dieléctrica (Dk), una característica que garantiza valores de Dk consistentes no solo en paneles individuales, sino también en un amplio espectro de frecuencias de funcionamiento. Combinado con su factor de disipación (Df) inherentemente bajo, este atributo extiende la aplicabilidad del material a sistemas de banda Ku y de frecuencia más alta.

Los laminados RT/duroid 5870 exhiben una maquinabilidad excepcional, lo que permite el corte, el cizallamiento y el moldeado de precisión directos. Además, el compuesto demuestra una resistencia robusta a todos los disolventes y reactivos químicos, ya sean calientes o fríos, comúnmente utilizados en el grabado de circuitos impresos, así como en los procesos de enchapado de bordes y de orificios pasantes.

Como oferta estándar, RT/duroid 5870 se suministra como laminados revestidos de cobre de doble cara, con cobre electrodepositado (EDC) con un rango de espesor de ½–2 oz/ft² (8–70 µm) o variantes de EDC tratado inversamente. Para aplicaciones que exigen un rendimiento eléctrico más estricto, el compuesto también se puede revestir con lámina de cobre laminado. Las opciones de revestimiento personalizadas, que incluyen placa de aluminio, cobre o latón, están disponibles bajo especificación.

Notas críticas para el pedido: Para garantizar un cumplimiento preciso, los pedidos de laminados RT/duroid 5870 deben especificar claramente los siguientes parámetros: espesor dieléctrico y tolerancia correspondiente, tipo de lámina de cobre (laminado, electrodepositado o EDC tratado inversamente) y peso de lámina de cobre requerido.

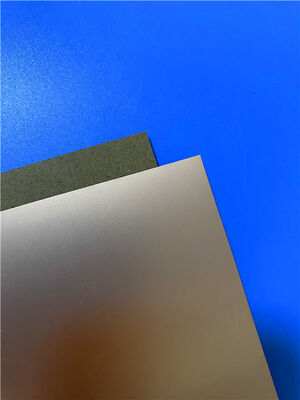

Lámina revestida de cobre Rogers RT duroid5870 0

Características principales

Baja pérdida eléctrica líder en la industria entre los materiales de PTFE reforzado
Absorción mínima de humedad
Características del material isotrópico
Rendimiento eléctrico constante en un amplio rango de frecuencias
Resistencia química superior

Aplicaciones típicas

Antenas de banda ancha para aviación comercial
Circuitos de microcinta y de banda de transmisión
Sistemas de ondas milimétricas
Sistemas de radar militares
Sistemas de guía de misiles
Antenas de radio digital punto a punto

Valor típico de RT/duroid 5870
Propiedad	RT/duroid 5870		Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica,εProceso	2.33 2.33±0.02 espec.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.33		Z	N/A	8GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación,tanδ	0.0005 0.0012		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	-115		Z	ppm/℃	-50℃a 150℃	IPC-TM-650 2.5.5.5
Resistividad volumétrica	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistividad superficial	3 x 10⁷		Z	Mohm	C/96/35/90	ASTM D 257
Calor específico	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calculado
Módulo de tracción	Prueba a 23℃	Prueba a 100℃	N/A	MPa(kpsi)	A	ASTM D 638
	1300(189)	490(71)	X
	1280(185)	430(63)	Y
Tensión última	50(7.3)	34(4.8)	X
Tensión última	42(6.1)	34(4.8)	Y
Deformación última	9.8	8.7	X	%
Deformación última	9.8	8.6	Y	%
Módulo de compresión	1210(176)	680(99)	X	MPa(kpsi)	A	ASTM D 695
	1360(198)	860(125)	Y
	803(120)	520(76)	Z
Tensión última	30(4.4)	23(3.4)	X
	37(5.3)	25(3.7)	Y
	54(7.8)	37(5.3)	Z
Deformación última	4	4.3	X	%
	3.3	3.3	Y
	8.7	8.5	Z
Absorción de humedad	0.02		N/A	%	0.62"(1.6mm) D48/50	ASTM D 570
Conductividad térmica	0.22		Z	W/m/k	80℃	ASTM C 518
Coeficiente de expansión térmica	22 28 173		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Td	500		N/A	℃ TGA	N/A	ASTM D 3850
Densidad	2.2		N/A	gm/cm3	N/A	ASTM D 792
Pelado de cobre	27.2(4.8)		N/A	Pli(N/mm)	Lámina EDC de 1oz(35mm) después de flotación de soldadura	IPC-TM-650 2.4.8
Inflamabilidad	V-0		N/A	N/A	N/A	UL 94
Compatible con procesos sin plomo	Sí		N/A	N/A	N/A	N/A

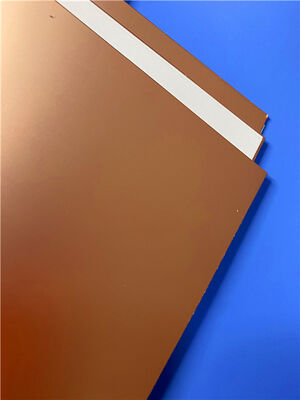

Lámina revestida de cobre Rogers RT duroid5870 1
