Laminado revestido de cobre RT/duroid 5880 de alta velocidad

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

RT/Duroid 5880

Espesor del laminado:

0,127 mm 0,254 mm 0,381 mm 0,508 mm 0,787 mm 1,016 mm 1,575 mm 3,175 mm

Tamaño laminado:

18"X12"(457X305mm); 18"X24"(457X610mm);

Peso de cobre:

0,5 onzas (0,018 mm) 1 onzas (0,035 mm)

Resaltar:

Laminado RT/duroid 5880 de alta velocidad

Laminado revestido de cobre con garantía

Laminado de alta frecuencia RT/duroid 5880

Descripción del Producto

Los laminados RT/duroid® 5880, compuestos de composites de PTFE reforzados con microfibras de vidrio, están diseñados para circuitos de microcinta y de banda de transmisión de alta precisión. Sus microfibras orientadas aleatoriamente aseguran una uniformidad excepcional de la constante dieléctrica, que se mantiene constante en los paneles de producción y en un amplio espectro de frecuencias.

Con un bajo factor de disipación, RT/duroid 5880 funciona de manera confiable en la banda Ku y frecuencias superiores. El material se corta, corta y mecaniza fácilmente, y resiste los solventes y reactivos comunes utilizados en el grabado y el revestimiento de circuitos.

Los laminados estándar se suministran con cobre electrodepositado (de ½ a 2 oz/pie² o de 8 a 70 µm) o EDC tratado inversamente en ambos lados. El revestimiento de lámina de cobre laminado está disponible para aplicaciones eléctricas más exigentes, y también se puede especificar el revestimiento con placa de aluminio, cobre o latón.

Al realizar el pedido, especifique el grosor dieléctrico, la tolerancia, el tipo de lámina de cobre (laminada, electrodepositada o tratada inversamente) y el peso de la lámina.

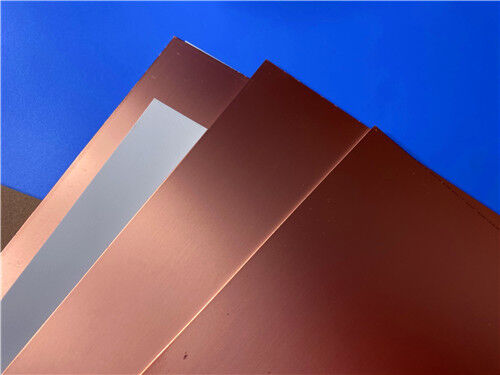

Laminado revestido de cobre RT/duroid 5880 de alta velocidad 0

Características:
- Constante dieléctrica más baja de la industria
- Bajo coeficiente de expansión térmica (CTE) en el eje Z
- Ligero / baja densidad
- Propiedades eléctricas estables en un amplio rango de frecuencias

Aplicaciones típicas:
- Sistemas de antenas aerotransportadas
- Redes de alimentación ligeras
- Sistemas de radar militares
- Sistemas de guía de misiles
- Antenas de radio digitales punto a punto

Valor típico de RT/duroid 5880
Propiedad	RT/duroid 5880		Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica,εProceso	2.20 2.20±0.02 espec.		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.2		Z	N/A	8GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación,tanδ	0.0004 0.0009		Z	N/A	C24/23/50 C24/23/50	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	-125		Z	ppm/℃	-50℃ a 150℃	IPC-TM-650 2.5.5.5
Resistividad volumétrica	2 x 10⁷		Z	Mohm cm	C/96/35/90	ASTM D 257
Resistividad superficial	3 x 10⁷		Z	Mohm	C/96/35/90	ASTM D 257
Calor específico	0.96(0.23)		N/A	j/g/k (cal/g/c)	N/A	Calculado
Módulo de tracción	Prueba a 23℃	Prueba a 100℃	N/A	MPa(kpsi)	A	ASTM D 638
	1070(156)	450(65)	X
	860(125)	380(55)	Y
Tensión última	29(4.2)	20(2.9)	X
Tensión última	27(3.9)	18(2.6)	Y
Deformación última	6	7.2	X	%
Deformación última	4.9	5.8	Y	%
Módulo de compresión	710(103)	500(73)	X	MPa(kpsi)	A	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Tensión última	27(3.9)	22(3.2)	X
	29(5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Deformación última	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Absorción de humedad	0.02		N/A	%	0.62"(1.6mm) D48/50	ASTM D 570
Conductividad térmica	0.2		Z	W/m/k	80℃	ASTM C 518
Coeficiente de expansión térmica	31 48 237		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Td	500		N/A	℃ TGA	N/A	ASTM D 3850
Densidad	2.2		N/A	gm/cm3	N/A	ASTM D 792
Pelado de cobre	31.2(5.5)		N/A	Pli(N/mm)	Lámina EDC de 1oz (35 mm) después de la flotación de soldadura	IPC-TM-650 2.4.8
Inflamabilidad	V-0		N/A	N/A	N/A	UL 94
Compatible con procesos sin plomo	Sí		N/A	N/A	N/A	N/A

Laminado revestido de cobre RT/duroid 5880 de alta velocidad 1
