PCB de 6 capas en laminado I-Tera MT40 y cobre RO4450F 2OZ

Este PCB utiliza laminados I-Tera MT40 y prepreg RO4450F (PP), lo que garantiza una integridad de señal superior para aplicaciones digitales y RF/microondas de alta velocidad.,una máscara de soldadura verde de doble cara con serigrafía blanca y está diseñada para cumplir con los estrictos requisitos de rendimiento de los sistemas de alta fiabilidad mediante un control dimensional preciso,gestión estricta de la impedancia, y protocolos de calidad rigurosos.

Detalles de los PCB

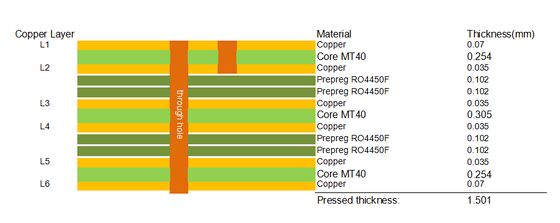

Posibilidad de acumular PCB

Tipo de ilustración

Para garantizar una fabricación de PCB precisa y eficiente, la ilustración suministrada para este PCB está en el formato Gerber RS-274-X, que es el formato de archivo estándar de la industria para la fabricación de PCB.

Estándar de calidad

Este PCB se fabrica e inspecciona en estricto cumplimiento con la norma IPC-Clase-2, una norma de la industria ampliamente adoptada para placas de circuitos impresos.La IPC-Clase-2 especifica los requisitos para los productos electrónicos generales, garantizando un rendimiento fiable en aplicaciones típicas.

Disponibilidad

Este PCB se ofrece a nivel mundial, with a stable supply capability to accommodate diverse order requirements—ranging from small-batch prototypes to large-scale mass production—backed by efficient logistics solutions to ensure timely global delivery.

Introducción al material del I-Tera MT40

I-TeraMT40 es un material dieléctrico de alto rendimiento diseñado específicamente para los diseños de circuitos impresos digitales y de RF/microondas de alta velocidad actuales.Cuenta con una constante dieléctrica estable (Dk) en un amplio rango de temperaturas (-55°C a +125°C) y hasta frecuencias de banda W, combinado con un bajo factor de disipación (Df) de 0.0031, lo que lo convierte en una alternativa rentable al PTFE y a otros materiales comerciales de microondas y laminados digitales de alta velocidad.

I-TeraLos materiales laminados MT40 están disponibles tanto en forma laminada como en forma de prepreg, en espesores típicos y tamaños de panel estándar, proporcionando una solución completa de materiales para múltiples capas digitales de alta velocidad,HíbridoA diferencia de los materiales laminados a base de PTFE, el I-Tera MT40 no requiere ningún tratamiento especial de agujero,simplificar los procesos de fabricación y reducir los costes de producciónEstá clasificado UL 94 V-0, lo que garantiza una alta resistencia a la llama y la idoneidad para una amplia gama de aplicaciones electrónicas.

El rendimiento térmico del I-Tera MT40 es excepcional, con una temperatura de transición del vidrio (Tg) de 215°C (DSC), 230°C (DMA) y 210°C (TMA),y una temperatura de descomposición (Td) de 360°C a una pérdida de peso del 5%Esto garantiza que el material mantenga la estabilidad estructural y la integridad del rendimiento a través del procesamiento a altas temperaturas y los ciclos operativos, lo que lo hace ideal para aplicaciones de alta fiabilidad.

Características del material I-Tera MT40

Aplicaciones típicas del I-Tera MT40

-Proyectos de circuitos impresos digitales de alta velocidad

- Sistemas de comunicación RF/microondas

-Proyectos de PCB multicapa y de doble cara

- Placas de circuitos impresos híbridos

-Equipo electrónico de alta fiabilidad que requiere un rendimiento eléctrico y térmico estable

- Aplicaciones de alta frecuencia sensibles a los costes (alternativa a los materiales de PTFE)

¿Qué es el control de impedancia de extremo único?

Single end impedance control (also referred to as single-ended impedance control) is a critical PCB design and manufacturing process that ensures the characteristic impedance of a single conductive trace on the PCB remains consistent and matches the specified value (in this caseLa impedancia es la oposición total al flujo de corriente alterna (CA) en un circuito, combinando resistencia, capacitancia e inductancia.

Para aplicaciones digitales de alta velocidad y de RF/microondas, mantener una impedancia precisa de un solo extremo es esencial por varias razones: minimiza la reflexión de la señal,Reduce la distorsión de la señal y el ruido cruzado, garantiza una transmisión eficiente de la señal y evita problemas de integridad de la señal que pueden degradar el rendimiento de los sistemas electrónicos.El rastro de 5 mil en la capa superior de este PCB está controlado a 50 ohms, que es un valor de impedancia estándar para muchas aplicaciones RF y digitales de alta velocidad, lo que garantiza la compatibilidad con otros componentes y sistemas.

El control de la impedancia de un solo extremo se logra mediante un diseño cuidadoso del ancho de la huella, el grosor de la huella, el grosor del material dieléctrico y la distancia entre la huella y el plano de referencia.También se requiere un estricto control de fabricación para garantizar la consistencia de las propiedades del material y las dimensiones de las huellas., ya que cualquier variación puede alterar el valor de la impedancia.

¿Por qué se requiere el revestimiento de bordes?

El revestimiento de bordes, también conocido como envolvimiento de bordes metálicos, es un proceso de fabricación de PCB que consiste en revestir los bordes expuestos del PCB con un metal conductor (generalmente cobre,seguido de ENIG para que coincida con el acabado de la superficie)Este proceso está incorporado en el diseño de este PCB por varias razones clave, todas las cuales mejoran el rendimiento, la fiabilidad y la fabricabilidad de la placa:

Mejora de la puesta a tierra y el blindaje: el revestimiento de borde proporciona un camino conductor continuo alrededor del perímetro de la PCB, mejorando la integridad de la puesta a tierra y reduciendo la interferencia electromagnética (EMI).Actúa como una jaula de Faraday., protegiendo los circuitos internos de EMI externo y evitando que las señales internas se irradie hacia afuera, lo que es crítico para las aplicaciones digitales de RF y de alta velocidad.

Mejora de la resistencia mecánica: el revestimiento metálico en los bordes del PCB aumenta la robustez mecánica de la placa, haciéndola más resistente a las astillas, grietas y daños en los bordes durante el manejo,el conjuntoEsto es particularmente importante para los PCB utilizados en ambientes hostiles o aplicaciones con altas tensiones mecánicas.

Mejora de la disipación térmica: el revestimiento de borde sirve como una vía térmica adicional, ayudando a disipar el calor generado por los componentes en la PCB.evitar la acumulación térmica y garantizar la estabilidad y la longevidad de los componentes electrónicos.

Facilitar la continuidad eléctrica: el revestimiento de borde puede proporcionar continuidad eléctrica entre múltiples capas de la PCB,simplificar el diseño de la conexión a tierra y garantizar un rendimiento eléctrico constante en todo el panelTambién ayuda a reducir la resistencia en los bordes, mejorando la integridad de la señal.

Mejora de la soldadura y el montaje: el revestimiento de bordes proporciona una superficie limpia y conductiva que puede facilitar la soldadura de componentes o conectores montados cerca de los bordes.mejora de la fiabilidad del proceso de ensamblaje.
