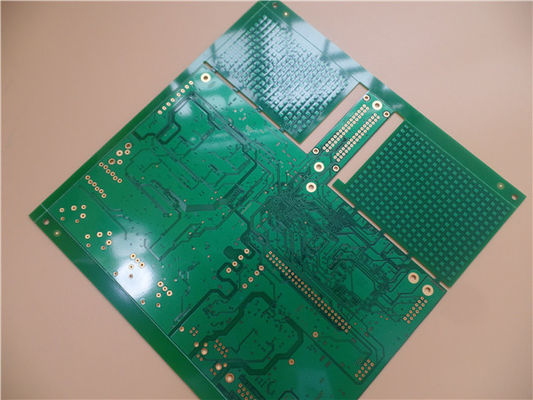

Placa de circuito impreso FR4 de alta temperatura de 8 capas para radio satelital

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-479.V1.0

Materia prima:

Recuento de capas:

8 capas

Espesor de PCB:

1.6m m ±0.16

Tamaño de placa de circuito impreso:

215 x 212mm=1PCS

Máscara de soldadura:

verde

Serigrafía:

Blanco

Peso de cobre:

Acabado superficial:

Oro de inmersión

Resaltar:

Tablero del PWB de la radio por satélite FR4

8 tablero del PWB de la capa FR4

FR4 PWB de 8 capas

Descripción del Producto

PCB de alta temperatura VIP PCB de 8 capas en FR-4 con oro de inmersión para radio por satélite

1.1 Descripción general

Este es un tipo de placa de circuito impreso de 8 capas construido en FR-4 Tg170 sustrato para la aplicación de la radio por satélite.6 mm de espesor con serigrafía blanca (Taiyo) en máscara de soldadura verde (Taiyo) y oro de inmersión en almohadillasEl material de base es de Taiwan ITEQ suministrando 1 hasta PCB por panel. Las vías con 0,2 mm están llenas de resina y cubiertas (a través de una almohadilla).Cada uno de los 25 paneles está envasado para su envío..

1.2 Características y beneficios

(1) Conforme a la Directiva RoHS y adecuado para necesidades de alta fiabilidad térmica

(2) Alta soldadura, no hay tensión de las placas de circuito y menos contaminación de la superficie de los PCB.

(3) Entrega a tiempo: mayor que el 98% de entrega a tiempo.

(4) Capacidad mensual de 30000 metros cuadrados

(5) Más de 15 años de experiencia

(6) Capacidad de producción en volumen

1.3 Aplicaciones

(1) Comunicación por satélite

(2) Inversor de paneles solares

(3) Procesador integrado

1.4 Parámetro y ficha de datos

Tamaño del PCB	215 x 212 mm = 1 PCS
Tipo de tablero	PCB de varias capas
Número de capas	8 capas
Componentes montados en la superficie	- Sí, es cierto.
A través de componentes perforados	- Sí, es cierto.
El nivel de la carga	cobre ------- 18um ((0,5 oz) + capa superior de placa
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 oz) Capa media 1
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 2
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 oz) Capa media 3
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 4
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 onza) Capa media 5
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 6
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 18um ((0,5 oz) + capa de placa BOT
La tecnología
Traza y espacio mínimos:	4 mil/4 mil
Agujas mínimas / máximas:	0.3/3.2 mm
Número de agujeros diferentes:	18
Número de agujeros de perforación	11584
Número de ranuras fresadas:	2
Número de recortes internos:	0
Control de la impedancia:	No es
Número del dedo dorado:	0
Materiales para el tablero
Vidrio epoxi:	FR-4 TG170°C, er<5.4.IT-180, ITEQ suministrado
Folios finales exteriores:	1 onza
En el interior de la lámina final:	1 onza
Altura final del PCB:	1.6 mm ± 0.16
Revestimiento y revestimiento
Finalización de la superficie	Oro de inmersión (32,1%) 0,05 μm sobre 3 μm de níquel
Máscara de soldadura Aplicar a:	En la parte superior y inferior, 12 micrones mínimo
Color de la máscara de soldadura:	Verde, PSR-2000 KX700G, suministrado por Taiyo.
Tipo de máscara de soldadura:	El LPSM
Conto/corte	Enrutamiento, agujeros de sello.
Marcado
Lado de la leyenda del componente	Por encima y por debajo.
Color de la leyenda del componente	Blanco, S-380W, suministrado por Taiyo.
Nombre o logotipo del fabricante:	Marcado en el tablero en un conductor y con piernas
VIA	cubierto por un orificio (PTH), con un tamaño mínimo de 0,3 mm.
Clasificación de la inflamabilidad	Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno:	0.0059"
El revestimiento del tablero:	0.0029"
Tolerancia del taladro:	0.002"
TEST	Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio	En todo el mundo.

1.5 Diseño para la fabricación (3)

Número de serie.	Procedimiento	Punto de trabajo	Capacidad de fabricación
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
31	Máscara de soldadura (18um, 35um, 70um, etc. son de cobre acabado.	Diámetro máximo del enchufe	0.5 mm	0.5 mm	0.5 mm
32		Ancho mínimo del puente de la máscara de soldadura	Verde: 5 mil ((35um)	Verde: 4 mil ((35um)	Verde: 4 mil ((35um)
33			Amarillo: 5 mil ((35um)	Amarillo: 4 mil ((35um)	Amarillo: 4 mil ((35um)
34			Azul: 5 mil ((35um)	Azul: 4 milímetros	Azul: 4 milímetros
35			Negro: 6 mil ((35um)	Negro: 6 mil ((35um)	Negro: 6 mil ((35um)
36			Blanco: 6 mil ((35 mm)	Blanco: 6 mil ((35 mm)	Blanco: 6 mil ((35 mm)
37			Todos los de Matt:6mil	Todos los de Matt:6mil	Todos los de Matt:6mil
38			Verde: 5 mil ((70um)	Verde: 4 mil ((70um)	Verde: 4 mil ((70um)
39			Amarillo: 5 milímetros	Amarillo: 4 milímetros (70 mm)	Amarillo: 4 milímetros (70 mm)
40			Azul: 5 milímetros	Azul: 4 milímetros	Azul: 4 milímetros
41			Negro: 6 milímetros	Negro: 6 milímetros	Negro: 6 milímetros
42			Blanco: 6 milímetros	Blanco: 6 milímetros	Blanco: 6 milímetros
43		Máscara de soldadura abierta	4 milímetros y 35 mm	4 milímetros y 35 mm	3 milímetros y 35 mm
44		Cobertura de la máscara de soldadura	4 milímetros y 35 mm	4 milímetros y 35 mm	3 milímetros y 35 mm
45		Ancho mínimo del texto de la máscara de soldadura	9 milímetros y 35 mm	9 milímetros y 35 mm	8 milímetros y 35 mm
46		espesor mínimo de la máscara de soldadura	9um ((35um)	9um ((35um)	9um ((35um)
47		espesor máximo de la máscara de soldadura	30um ((35um)	30um ((35um)	30um ((35um)

Placa de circuito impreso FR4 de alta temperatura de 8 capas para radio satelital 1

Etiquetas:

Productos

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-479.V1.0

Materia prima:

FR-4

Recuento de capas:

8 capas

Espesor de PCB:

1.6m m ±0.16

Tamaño de placa de circuito impreso:

215 x 212mm=1PCS

Máscara de soldadura:

verde

Serigrafía:

Blanco

Peso de cobre:

1oz

Acabado superficial:

Oro de inmersión

Cantidad de orden mínima:

1pcs

Precio:

USD9.99-99.99

Detalles de empaquetado:

Vacío bags+Cartons

Tiempo de entrega:

8-9 días laborables

Condiciones de pago:

T/T

Capacidad de la fuente:

5000pcs por mes

Resaltar

Tablero del PWB de la radio por satélite FR4

8 tablero del PWB de la capa FR4

FR4 PWB de 8 capas

Descripción del Producto

PCB de alta temperatura VIP PCB de 8 capas en FR-4 con oro de inmersión para radio por satélite

1.1 Descripción general

1.2 Características y beneficios

(1) Conforme a la Directiva RoHS y adecuado para necesidades de alta fiabilidad térmica

(2) Alta soldadura, no hay tensión de las placas de circuito y menos contaminación de la superficie de los PCB.

(3) Entrega a tiempo: mayor que el 98% de entrega a tiempo.

(4) Capacidad mensual de 30000 metros cuadrados

(5) Más de 15 años de experiencia

(6) Capacidad de producción en volumen

1.3 Aplicaciones

(1) Comunicación por satélite

(2) Inversor de paneles solares

(3) Procesador integrado

1.4 Parámetro y ficha de datos

Tamaño del PCB	215 x 212 mm = 1 PCS
Tipo de tablero	PCB de varias capas
Número de capas	8 capas
Componentes montados en la superficie	- Sí, es cierto.
A través de componentes perforados	- Sí, es cierto.
El nivel de la carga	cobre ------- 18um ((0,5 oz) + capa superior de placa
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 oz) Capa media 1
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 2
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 oz) Capa media 3
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 4
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 35um ((1 onza) Capa media 5
	Fr-4 0,2 mm
	cobre ------- 35um ((1 oz) Capa media 6
	Prepreg 7628 ((43%) 0,195 mm
	cobre ------- 18um ((0,5 oz) + capa de placa BOT
La tecnología
Traza y espacio mínimos:	4 mil/4 mil
Agujas mínimas / máximas:	0.3/3.2 mm
Número de agujeros diferentes:	18
Número de agujeros de perforación	11584
Número de ranuras fresadas:	2
Número de recortes internos:	0
Control de la impedancia:	No es
Número del dedo dorado:	0
Materiales para el tablero
Vidrio epoxi:	FR-4 TG170°C, er<5.4.IT-180, ITEQ suministrado
Folios finales exteriores:	1 onza
En el interior de la lámina final:	1 onza
Altura final del PCB:	1.6 mm ± 0.16
Revestimiento y revestimiento
Finalización de la superficie	Oro de inmersión (32,1%) 0,05 μm sobre 3 μm de níquel
Máscara de soldadura Aplicar a:	En la parte superior y inferior, 12 micrones mínimo
Color de la máscara de soldadura:	Verde, PSR-2000 KX700G, suministrado por Taiyo.
Tipo de máscara de soldadura:	El LPSM
Conto/corte	Enrutamiento, agujeros de sello.
Marcado
Lado de la leyenda del componente	Por encima y por debajo.
Color de la leyenda del componente	Blanco, S-380W, suministrado por Taiyo.
Nombre o logotipo del fabricante:	Marcado en el tablero en un conductor y con piernas
VIA	cubierto por un orificio (PTH), con un tamaño mínimo de 0,3 mm.
Clasificación de la inflamabilidad	Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno:	0.0059"
El revestimiento del tablero:	0.0029"
Tolerancia del taladro:	0.002"
TEST	Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio	En todo el mundo.

1.5 Diseño para la fabricación (3)

Número de serie.	Procedimiento	Punto de trabajo	Capacidad de fabricación
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
31	Máscara de soldadura (18um, 35um, 70um, etc. son de cobre acabado.	Diámetro máximo del enchufe	0.5 mm	0.5 mm	0.5 mm
32		Ancho mínimo del puente de la máscara de soldadura	Verde: 5 mil ((35um)	Verde: 4 mil ((35um)	Verde: 4 mil ((35um)
33			Amarillo: 5 mil ((35um)	Amarillo: 4 mil ((35um)	Amarillo: 4 mil ((35um)
34			Azul: 5 mil ((35um)	Azul: 4 milímetros	Azul: 4 milímetros
35			Negro: 6 mil ((35um)	Negro: 6 mil ((35um)	Negro: 6 mil ((35um)
36			Blanco: 6 mil ((35 mm)	Blanco: 6 mil ((35 mm)	Blanco: 6 mil ((35 mm)
37			Todos los de Matt:6mil	Todos los de Matt:6mil	Todos los de Matt:6mil
38			Verde: 5 mil ((70um)	Verde: 4 mil ((70um)	Verde: 4 mil ((70um)
39			Amarillo: 5 milímetros	Amarillo: 4 milímetros (70 mm)	Amarillo: 4 milímetros (70 mm)
40			Azul: 5 milímetros	Azul: 4 milímetros	Azul: 4 milímetros
41			Negro: 6 milímetros	Negro: 6 milímetros	Negro: 6 milímetros
42			Blanco: 6 milímetros	Blanco: 6 milímetros	Blanco: 6 milímetros
43		Máscara de soldadura abierta	4 milímetros y 35 mm	4 milímetros y 35 mm	3 milímetros y 35 mm
44		Cobertura de la máscara de soldadura	4 milímetros y 35 mm	4 milímetros y 35 mm	3 milímetros y 35 mm
45		Ancho mínimo del texto de la máscara de soldadura	9 milímetros y 35 mm	9 milímetros y 35 mm	8 milímetros y 35 mm
46		espesor mínimo de la máscara de soldadura	9um ((35um)	9um ((35um)	9um ((35um)
47		espesor máximo de la máscara de soldadura	30um ((35um)	30um ((35um)	30um ((35um)
