4-Capa Rogers RO3210 PCB de alta frecuencia 1.22mm con acabado ISIG

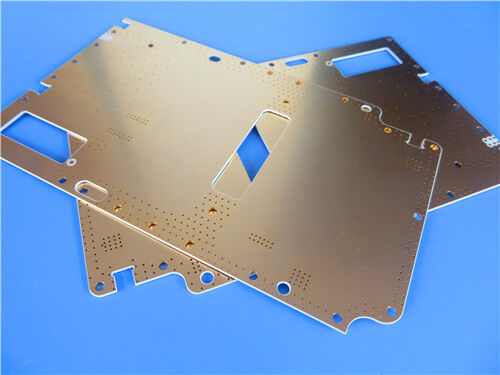

Este PCB de alta frecuencia Rogers de 4 capas personalizado adopta un apilamiento simétrico: dos piezas de núcleos RO3210 de 0.508 mm unidos por un prepreg RO4450F de 0.2 mm. El grosor del prensado terminado alcanza 1.22 mm.Tanto las capas exterior e interior utilizan 1 oz de cobre acabadoCon un tamaño de 79 mm × 79 mm para 1 pieza, el tablero está desnudo en ambos lados sin máscara de soldadura y sin serigrafía.Está acabado con plata y oro para ofrecer una conductividad excelente y un rendimiento anti-manchasLas ranuras de profundidad controlada están hechas para satisfacer los requisitos estructurales especiales del circuito de RF.este PCB mantiene un rendimiento eléctrico estable y propiedades mecánicas confiables para aplicaciones de microondas y RF.

Especificaciones de los PCB
Este PCB de 4 capas utiliza todos los materiales de Roger. Los núcleos RO3210 forman las capas del circuito, mientras que el prepreg RO4450F actúa como la película de unión entre las capas internas.La laminación de precisión y la ranura de profundidad controlada a medida se aplican a los diseños avanzados de circuitos RF.


Rogers RO3210 Introducción al material
Los materiales del circuito de alta frecuencia RO3210TM son laminados cerámicos reforzados con fibra de vidrio tejida.Diseñado para ofrecer un excelente rendimiento eléctrico y estabilidad mecánica a precios competitivos, RO3210 pertenece a la serie RO3200TM, una extensión mejorada de la serie RO3000® con una mayor estabilidad mecánica.

La serie RO3200 combina la superficie lisa de los laminados de PTFE no tejidos para tolerancias de grabado de líneas más estrictas, junto con la rigidez de los sustratos de PTFE de vidrio tejido.La fabricación sigue las técnicas estándar de procesamiento de PCB de PTFE, tal como se describe en la guía oficial de fabricación “Guías de fabricación para materiales de circuitos de alta frecuencia de la serie RO3000”.2 y un factor de disipación de 0.0027Los laminados de la serie RO3200 se fabrican bajo un sistema de calidad certificado ISO 9002.



Beneficios materiales básicos

• Mejora de la estabilidad mecánica en comparación con los materiales clásicos de la serie RO3000
• La superficie lisa del laminado permite una tolerancia de grabado más estrecha para las huellas de circuitos finos
• Dk = 10,2 y bajo factor de disipación (0,0027), minimizando la pérdida de señal de alta frecuencia
• La fabricación certificada ISO 9002 garantiza el rendimiento constante del lote
• Compatibles con los procesos de fabricación de PCB de PTFE estándar
• RO4450F prepreg proporciona una unión confiable para el apilamiento Rogers de múltiples capas


Aplicaciones típicas
Gracias a sus propiedades dieléctricas estables y una mayor rigidez mecánica, este PCB de 4 capas RO3210 se utiliza ampliamente en sistemas comerciales de microondas y RF:


• Sistemas de prevención de colisiones para automóviles
• Antenas de satélite GPS para vehículos
• Sistemas de telecomunicaciones inalámbricas
• Antenas de parche de microstrip para comunicaciones inalámbricas
• Satélites de transmisión directa
• Enlace de datos en sistemas de cable
• Lectores de contadores remotos
• Los aviones de apoyo de potencia
• LMDS y banda ancha inalámbrica
• Infraestructura de las estaciones base


Conclusión
Este PCB Rogers de 4 capas personalizado utiliza un apilamiento simétrico de núcleos RO3210 unidos con prepreg RO4450F. 1 onza de cobre se aplica en las capas interna y externa.El tablero tiene la parte superior y inferior desnudos sin máscara de soldadura o serigrafíaRO3210 aporta una mayor estabilidad mecánica, además de una mayor seguridad y seguridad.capacidad de grabado preciso y baja pérdida de alta frecuenciaEste PCB de múltiples capas de Rogers es una solución confiable para radar automotriz, antenas satelitales, banda ancha inalámbrica y proyectos de infraestructura de estaciones base.
