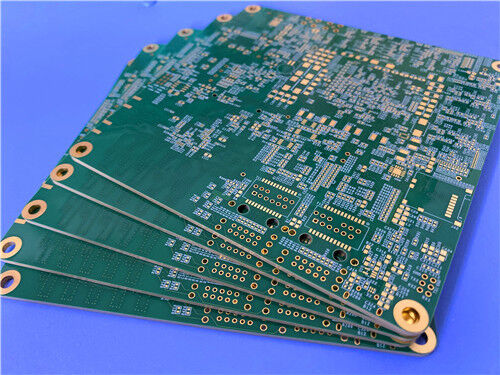

14 capas de Panasonic Megtron M6 PCB de alta velocidad 2.123mm IPC Clase 3 PCB ENIG

Fabricado con auténtico sustrato dieléctrico de baja pérdida de Panasonic Megtron M6,Este PCB de alta velocidad de 14 capas personalizado está diseñado para sistemas de transmisión digital de alto rendimiento y redes industriales de alta fiabilidad.Con un espesor de laminación de 2.123 mm y un espesor uniforme de 1 onza de cobre acabado en cada capa conductora,ofrece una conducción de corriente estable y una consistencia de señal impecable para diseños de circuitos complejos de múltiples capasEl tablero cuenta con una máscara de soldadura verde de dos lados combinada con una pantalla de seda blanca nítida para una clara identificación de componentes y una protección de circuito robusta.Complementado por el revestimiento superficial de oro de níquel paladio sin electro (ENEPIG), ofrece un rendimiento anti-oxidante excepcional, una solderabilidad confiable y una compatibilidad duradera con la unión de alambres para una operación industrial a largo plazo.

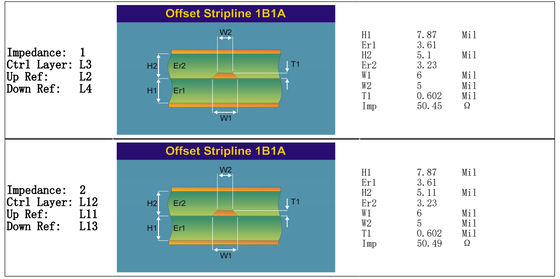

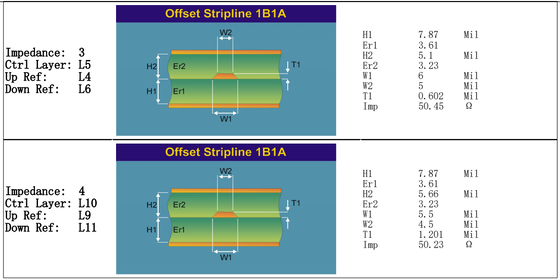

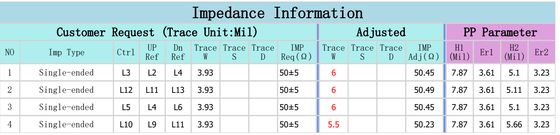

Fabricado en pleno cumplimiento de las estrictas normas de fiabilidad IPC-6012, clase 3.este Megtron M6 PCB multicapa adopta una capa de cobre de agujero uniforme de 25μm para garantizar una conducción estable e integridad estructural. Integra una tecnología de control de impedancia precisa para minimizar la interferencia de la señal, eliminar la desviación de transmisión y mantener una correspondencia precisa de la señal para el funcionamiento de circuitos de alta velocidad.Para maximizar la densidad estructural y la fiabilidad de la soldadura, todos los micro-vias de menos de 0,4 mm se someten a un tratamiento de relleno plano de resina completa y electrohecho, eliminando completamente el hueco a través de defectos.Este PCB de alta precisión sigue estrictamente los protocolos oficiales de fabricación del Megtron M6., lo que la convierte en una solución de primera calidad para infraestructuras de comunicación de gama alta, servidores de nivel empresarial y dispositivos electrónicos industriales de precisión sofisticados.

Los PCBEspecificaciones

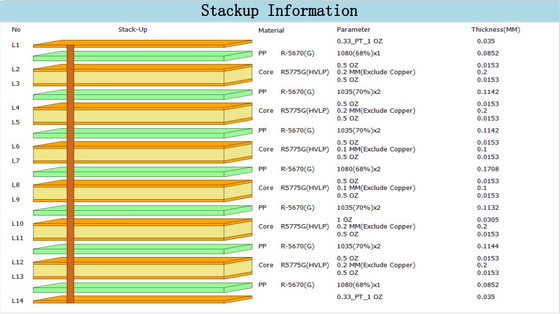

Posibilidad de acumular PCB

Directrices oficiales de tratamiento de Megtron M6

Panasonic Megtron M6 es un material de PCB de alta calidad sin halógenos, con pérdidas ultrabajas y alta resistencia al calor optimizado para equipos de infraestructura digital y de comunicación de alta velocidad.Estricto cumplimiento del almacenamiento normalizado, la preparación de la superficie, la unión y los procedimientos de secado son esenciales para conservar su rendimiento original de baja Df, estabilidad térmica y fiabilidad a largo plazo.Las directrices de fabricación estandarizadas se resumen como sigue::

Requisitos de almacenamiento de materiales

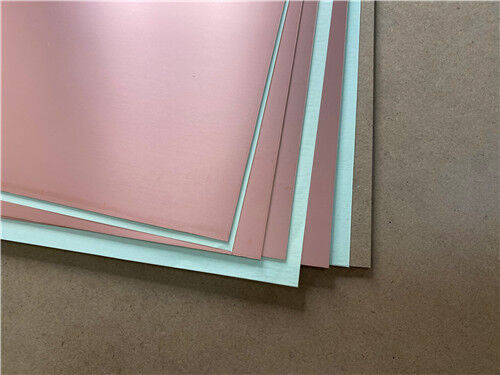

Los laminados Megtron M6 deben almacenarse en un ambiente fresco y seco para evitar deformaciones de flexión y arañazos en la superficie.Para los materiales de prepreg M6, las condiciones de almacenamiento controladas por profesionales son obligatorias: temperatura ≤23°C (73°F) y humedad relativa ≤50%.Todas las bolsas de prepreg abiertas deben volver a sellarse bien para evitar la absorción de humedad.El tiempo de exposición acumulado en ambientes abiertos no debe exceder de 8 horas para evitar la degradación del rendimiento del material.

Preparación de las superficies laminadas

Los diferentes tipos de papel de cobre adoptan procesos de limpieza específicos para garantizar una actividad óptima de la superficie.Las superficies de cobre brillante estándar pueden tratarse con procesos de limpieza química o de lavado mecánico convencionales de la industriaLas láminas de cobre tratadas reversamente requieren procedimientos de limpieza química pura para proteger la capa de tratamiento de superficie especial y mantener un rendimiento de adhesión de laminación estable.

Tratamiento de los bonos de la capa interna

Hay varias opciones de tratamiento de oxidación disponibles para la unión de la capa interna de Megtron M6.mientras que el tratamiento con óxido negro requiere una verificación estricta de la resistencia de la cáscara antes de la producción en masa para garantizar la fiabilidad de la laminaciónEl tratamiento de óxido alternativo con peróxido/ácido sulfúrico con recubrimiento orgánico es la solución preferida.proporcionando una uniformidad de unión más estable y una mejor adaptabilidad para la laminación multicapa de alta velocidad.

Normas profesionales de secado

La eliminación completa de la humedad es fundamental para evitar la delaminación y la burbujeo durante la laminación. Las capas internas terminadas deben secarse completamente para eliminar la humedad superficial y absorbida.El proceso estándar recomendado es hornear a 105 °C durante 20 a 30 minutosAunque algunos equipos de tratamiento de óxidos transportados ofrecen funciones auxiliares de secado,se sigue recomendando encendidos independientes para garantizar una deshumidificación exhaustiva y una calidad constante del lote.

Ficha de datos M6
