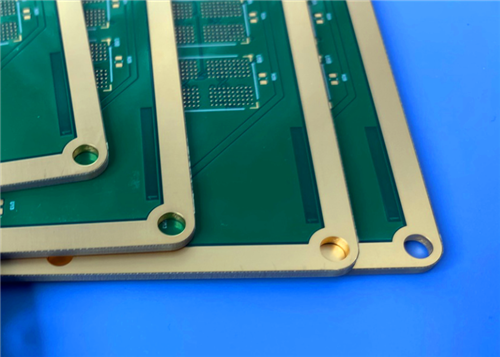

Este PCB rígido multicapa de 6 capas personalizado está fabricado con alta calidadISOLA 370HR, también conocido como ISOLACon un sustrato dieléctrico FR-4 de alta Tg, acabado con revestimiento ENIG de 2μ" y una máscara de soldadura verde de doble cara con leyenda blanca, adopta 1 oz de cobre en cada capa conductora con un 1.espesor del tablero acabado de 6 mmEl PCB está configurado con una impedancia controlada de 50Ω en la capa superior con un ancho de traza de 11 milímetros, cumple con los requisitos de la clase 3 de la IPC con un espesor de cobre de 25 μm, con una excelente estabilidad térmica.Resistencia CAF y compatibilidad universal del proceso FR-4 para aplicaciones electrónicas industriales de alta fiabilidad.
Especificaciones de los PCB
| Parámetro |
Especificación |
| Configuración de la capa |
PCB rígido de 6 capas |
| Materiales básicos |
ISOLA 370HR FR-4 de alto rendimiento y alta Tg |
| Dimensión del tablero |
111 mm × 78 mm (1 pieza) |
| espesor del tablero terminado |
1.6 mm |
| Peso del cobre |
1 oz de cobre por capa |
| Finalización de la superficie |
ENIG, 2 μ" de espesor de oro |
| Máscara de soldadura y tela de seda |
Máscara de soldadura verde con leyenda blanca en ambos lados |
| Estándar de calidad |
Clasificación IPC-3 |
| Por medio del espesor del revestimiento |
de cobre con agujero de 25 μm |
| Requisito de impedancia |
Capa superior: ancho de traza de 11 milímetros, impedancia controlada de 50Ω |
ISOLA 370HR Introducción al material
ISOLA 370HR es un sistema de material FR-4 de alto rendimiento de 180 °C Tg desarrollado para placas de cableado impresas multicapa que exigen un rendimiento térmico superior y una fiabilidad de aplicación a largo plazo.Fabricado con resina epoxi multifuncional patentada reforzada con tejido de vidrio de grado E, proporciona una mayor resistencia térmica y una menor expansión térmica en comparación con el FR-4 convencional, manteniendo la compatibilidad del proceso FR-4 estándar.
Su robustez mecánica, durabilidad química y resistencia a la humedad cumplen o exceden los parámetros de rendimiento estándar FR-4.370HR alcanza la plena compatibilidad con la inspección de AOITambién es muy adecuado para proyectos complejos de laminado secuencial de múltiples capas.
Principales características del material
Rendimiento térmico superior: 180 °C Tg (DSC), 340 °C Td (TGA @ 5% de pérdida de peso), baja CTE para la fiabilidad estructural; resistencia 60min T260, resistencia 30min T288
Cumplimiento medioambiental: cumplimiento completo de la Directiva RoHS
Bloqueo UV y compatibilidad AOI: mejora la eficiencia de fabricación y ensamblaje con alta precisión de inspección
Resistencia CAF sobresaliente: restringe el crecimiento del filamento anódico conductor para extender la vida útil
Fabricación fácil: coincide con el flujo de trabajo de fabricación FR-4 estándar para la producción en masa
Opciones de materiales diversificados: Varios espesores de núcleo, formas previas, tejidos de vidrio y láminas de cobre disponibles; el espesor de cobre personalizado es aceptable
Calificación completa de la industria: conforme con las especificaciones IPC-4101D, certificado UL (número de expediente E41625), aprobado por el programa UL MCIL
Aplicaciones típicas
- Placas de circuitos de laminado secuencial y PCB multicapa de alta fiabilidad
- Unidades de control y módulos electrónicos de potencia para vehículos
- Estaciones base de telecomunicaciones y dispositivos de comunicación por cable
- Controladores industriales, instrumentos de precisión y equipos de ensayo
- Electrónica de consumo de alta temperatura y dispositivos periféricos de ordenador
- Módulos electrónicos aeroespaciales civiles que requieren estabilidad térmica e inmunidad CAF
