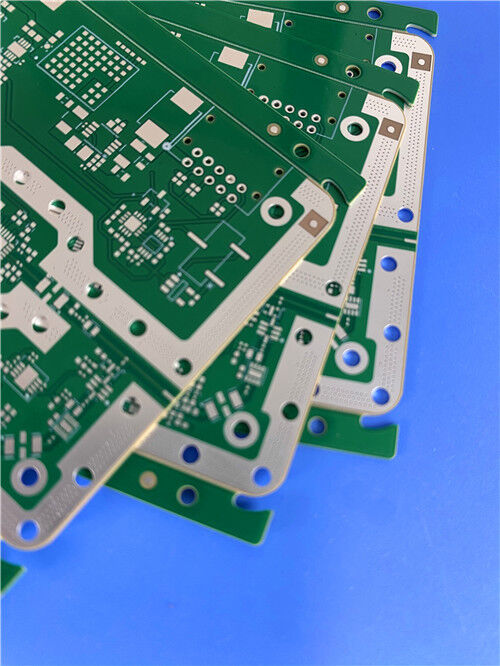

Esta placa de circuito impreso MT77 Astra de 6 capas es una placa de circuito impreso de alta frecuencia de ultrabaja pérdida diseñada para aplicaciones de RF y microondas de alta precisión.Laminados de núcleo MT77 Astra de 127 mm y prepregs de núcleo MT77 Astra combinados, este PCB de alta frecuencia personalizado ofrece un espesor de placa terminado de 0,994 mm. Adopta una estructura de cobre híbrido profesional con 0.5 oz de capas de cobre internas para el enrutamiento de líneas finas y 1 oz de capas de cobre externas para la transmisión estable de señales de alta frecuencia.
Con acabado de superficie de plata inmersión, máscara de soldadura verde, y serigrafía blanca,Este PCB RF de grado automotriz adopta procesos industriales avanzados, incluido el enchufe de resina G12 con relleno de galvanoplastia completo y L1-L2 personalizadoCompatible plenamente con el flujo de trabajo de fabricación FR-4, el diseño HDI y el diseño VIPPO, el MT77 Astra 6 capas de PCB cuenta con ultra bajo 0.0017 Pérdida de Df y rendimiento estable a altas temperaturas DkComo alternativa rentable a los costosos sustratos de microondas de PTFE, se utiliza ampliamente para radar automotriz, antenas de largo alcance y dispositivos comerciales de comunicación de microondas.Certificado con el cumplimiento de UL E41625 y RoHS.
¿Qué es el MT77 Astra?
MT77 Astra es un laminado profesional de alta frecuencia termoestable personalizado para diseños de PCB de RF, microondas y radar automotriz comerciales modernos.Este sustrato de alto rendimiento mantiene una constante dieléctrica extremadamente estable (Dk) en un amplio rango de temperatura de -40°C a +140°C y admite el funcionamiento de alta frecuencia en banda WA diferencia de los materiales convencionales de PCB de alta pérdida, MT77 Astra elimina la deriva de parámetros eléctricos bajo cambios extremos de temperatura y frecuencia.garantizar una salida de circuito consistente y fiable en entornos de trabajo complejos.
Caracterizado por un factor de disipación muy bajo de Df=0.0017, MT77 Astra minimiza eficazmente la atenuación de la señal de alta frecuencia y la pérdida de transmisión, ofreciendo un rendimiento eléctrico a nivel de microondas a un costo de producción mucho menor que los materiales PTFE.Este laminado de alta frecuencia cuenta con una excelente fabricabilidad, la compatibilidad completa del proceso FR-4, la estabilidad dimensional superior y la adaptabilidad multi-laminado.MT77 Astra es totalmente libre de plomo y es compatible con el conjunto, certificado UL y compatible con RoHS, ideal para la producción en masa de productos electrónicos RF de alta gama.
MT77 Características del PCB Astra
| Características básicas |
Parámetro técnico |
| Factor de disipación muy bajo |
Df = 0,0017 @ banda de alta frecuencia |
| Estabilidad Dk en amplio alcance |
Dk estable: -40°C a +140°C, con capacidad de banda W |
| El rendimiento alternativo del PTFE |
Substrato compuesto de alta frecuencia no de PTFE |
| Diseño de espesor de cobre híbrido |
0.5 oz de cobre interior / 1 oz de cobre exterior |
| G12 Proceso de enchufe de resina |
G12 Enchufe de resina + relleno de galvanizado completo |
| Ciego personalizado a través de estructura |
Vías ciegas controladas L1-L2, L5-L6 |
| Certificación industrial mundial |
Compatible con la norma UL E41625, RoHS, conjunto libre de plomo |
MT720 Astra PCB Procesamiento y fabricación Ventajas
En comparación con los sustratos tradicionales de alta frecuencia, el material MT77 Astra PCB combina un rendimiento eléctrico superior y una excelente fabricabilidad de producción en masa, lo que permite una alta precisiónPCB multicapa HDIFabricación con mayor rendimiento y menor coste:
Compatibilidad completa del proceso FR-4: no se requiere equipo especial; totalmente adaptable a las líneas de producción FR-4 estándar,reducir eficazmente los umbrales técnicos y los costes de fabricación para la producción de PCB de alta frecuencia
Rendimiento de laminación de alta eficiencia: presenta ciclos de laminación cortos, admite procesos de laminación múltiple repetidos,y proporciona un excelente flujo de resina y efecto de llenado para estructuras complejas de múltiples capas
Flujo de trabajo de mecanizado simplificado: Reduce el desgaste de la broca durante el procesamiento de agujeros y elimina los procedimientos de desmanchaje por plasma, mejorando en gran medida la eficiencia de producción y la tasa de rendimiento del producto terminado
Estabilidad dimensional superior: mantiene la planitud estable del tablero y una tolerancia dimensional precisa después de ciclos térmicos repetidos, evitando la deformación del tablero y los defectos de desalineación de capas
Compatibilidad avanzada del diseño: totalmente compatible con la interconexión de cualquier capa, la tecnología de miniaturización HDI y el diseño VIPPO, que admite el diseño de PCB de alta densidad compacto de alta frecuencia
6 capa MT77 Astra PCB especificaciones completas
| Parámetro |
Especificación detallada |
| Materiales básicos |
MT77 Astra laminado de alta frecuencia con pérdida ultrabaja + prepreg correspondiente |
| Capas de PCB |
Estructura de PCB rígido de alta frecuencia de 6 capas |
| Tamaño del tablero |
131 mm × 107 mm (pieza única a medida) |
| espesor del tablero terminado |
0.994 mm |
| Peso del cobre |
Capa interna: 0,5 oz; Capa exterior: 1 oz |
| Finalización de la superficie |
Inmersión de plata, anti-oxidación, conductividad estable de alta frecuencia |
| Máscara de soldadura y tela de seda |
Máscara de soldadura verde + serigrafía blanca para protección duradera y marcado claro |
| Procesos especiales |
G12 tapado de agujeros de resina + relleno de galvanizado completo; vías ciegas L1-L2 y L5-L6 |

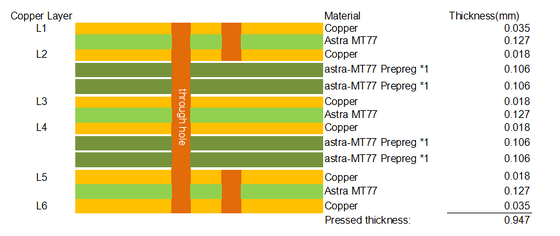

Estructura de acumulación de PCB de 6 capas MT77 Astra
MT720 Sistema de control de las emisiones de gases de efecto invernadero
| Punto de trabajo |
Especificación detallada |

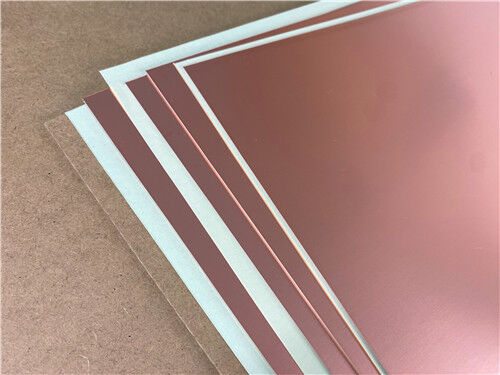

| espesor de laminado estándar |
2.5 / 5 / 7.5 / 10 / 12.5 / 15 / 20 / 30 / 60 mil (0.0635mm 1.50mm) |
| Tipo de lámina de cobre |
HVLP (VLP2) ≤2,5 μm Rz JIS, papel de resistencia incorporado opcional |
| Peso de cobre disponible |
0.5oz / 1oz / 2oz (18μm / 35μm / 70μm), cobre ultra delgado personalizado disponible |
| Servicio de Prepreg |
Herramientas de paneles profesionales + embalaje de barrera de vacío a prueba de humedad |
Servicio de PCB personalizado y garantía de calidad
Formato de la obra de arte:Apoyamos los archivos de diseño estándar Gerber RS-274-X para la fabricación de PCB de alta frecuencia MT77 Astra personalizada, garantizando resultados de fabricación precisos y repetibles para todos los proyectos de circuitos de RF y microondas.
Control de calidad estricto:Todos los PCB de 6 capas MT77 Astra cumplen con las normas IPC-Clase-2.Cada tablero terminado se somete a un ensayo eléctrico del 100% antes del envío para eliminar los defectos abiertos / cortos y garantizar una consistencia estable del lote.
Servicio Global de Aduanas:Proporcionamos soluciones de PCB personalizadas de una sola parada que incluyen consultoría técnica profesional, cotización personalizada y envío en todo el mundo para todos los pedidos de PCB.
MT750 Sistema de medición de la presión
- Sistemas de radar para automóviles
- Antennas de comunicación de largo alcance
- Módulos de circuitos de RF y microondas
- Electrónica de alta frecuencia montada en vehículos
- Dispositivos de alta frecuencia de banda W
Conclusión
Este PCB RF de 6 capas MT77 Astra Ultra-Low Loss es un circuito impreso de microondas de alto rendimiento optimizado para radar automotriz y dispositivos de comunicación de alta frecuencia.con un factor de disipación ultra-bajo de 0.0017, un rendimiento dieléctrico estable de -40°C a +140°C y una completa compatibilidad con el proceso FR-4, ofrece un rendimiento de RF de nivel PTFE a menores costes de fabricación.ciegas de precisión mediante estructura y diseño de espesor de cobre híbrido, este PCB de alta frecuencia certificado es el reemplazo ideal y rentable de los sustratos de microondas importados, adecuado para la producción en masa de radar automotriz de gama alta,Productos electrónicos para antenas de largo alcance y microondas de precisión.
