Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Polyimide | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 0.15m m | Tamaño del PWB: | 21,15 x 58.93m m = 1PCS |
| Coverlay: | Amarillo | Serigrafía: | Blanco |
| Peso de cobre: | 1oz | Final superficial: | Oro de la inmersión |

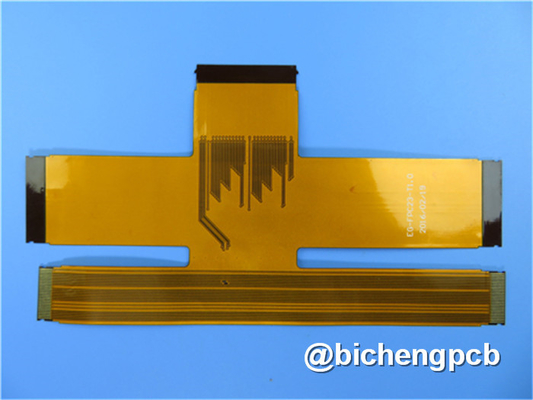

PWB flexible del doble capa empleado el Polyimide con oro de la inmersión y el refuerzo del pi
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo del circuito impreso flexible (FPC) para el uso de la antena de los Wi Fi. Es un tablero de la flexión de 2 capas en 0.15m m densamente. Contiene coverlay amarillo (máscara de la soldadura) y sin la serigrafía en tablero entero, y el oro de la inmersión se aplica en los cojines. Polyimide como el refuerzo se aplica en la partición del conector. La lamina baja es de Shengyi y se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno 200 pedazos se embalan para el envío.
Hoja del parámetro y de datos
| Número de capas | 2 |
| Dimensión del esquema | 21,15 x 58.93m m = 1PCS |
| Tipo del tablero | Circuito flexible |
| Grueso del tablero | 0.15m m +/--10% |
| Material del tablero | Polyimide (pi) 50 um |
| Proveedor material del tablero | ITEQ |
| Valor del Tg del material del tablero | 60℃ |
| Grueso del Cu de PTH | ≥20 um |
| Thicknes internos del Cu de Iayer | N/A |
| Grueso superficial del Cu | 35 um (1oz) |
| Color de Coverlay | Amarillo |
| Número de Coverlay | 2 |
| Grueso de Coverlay | 25 um |
| Refuerzo | 200 um |
| Tipo de tinta de la serigrafía | IJR-4000 MW300 |
| Proveedor de la serigrafía | TAIYO |
| Color de la serigrafía | Blanco |
| Número de serigrafía | 1 |
| Rastro de Mininum (milipulgada) | 4 milipulgada |
| Gap mínimo (milipulgada) | 4 milipulgada |
| Final superficial | Oro de la inmersión |
| RoHS requirió | Sí |
| Famability | 94-V0 |
| Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
| Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
| Función | Prueba eléctrica del paso del 100% |
| Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Características y ventajas
Flexibilidad excelente;
Reducción del volumen;
Perdida de peso;
8000 tipos de PWB por mes;
Comprobación rápida de CADCAM y cita libre del PWB;
Ninguna cantidad de orden mínima. 1 pedazo está disponible;
Capacidad de la producción de volumen;
Servicio puntual;
Más de 18 años de experiencia;
Usos
Telclado numérico FPC; Tira de la lámpara del juguete; Contraluz de la exhibición; Teclado de la flexión para las llaves del teléfono móvil; Tablero suave de la antena de la posición; Tablero suave del LCD TV; Tablero suave de la cámara digital.
Circuitos flexibles de doble cara
Mientras que el nombre sugiere, el circuito consiste en una materia prima fina y flexible con la hoja de cobre laminada a cada lado. Los lados externos de los circuitos acabados se proporcionan con frecuencia los coverlays enlazados a los lados externos (de cobre). Platear-por los agujeros en circuitos flexibles de doble cara se perforan generalmente, en vez de perforado. Los circuitos flexibles se proporcionan generalmente los coverlays en ambos lados
Proceso de fabricación de FPC echado a un lado doble
Aunque la fabricación de PWB flexible de doble cara de PTH se asemeje que de un sólo lado no-platear-por tableros, algunos de los procesos de fabricación no son idénticos y aparezca en otra secuencia. Abajo muestra que echaron a un lado los procesos de cómo fabricar un doble los circuitos flexibles.
Más exhibiciones de FPC echado a un lado doble
