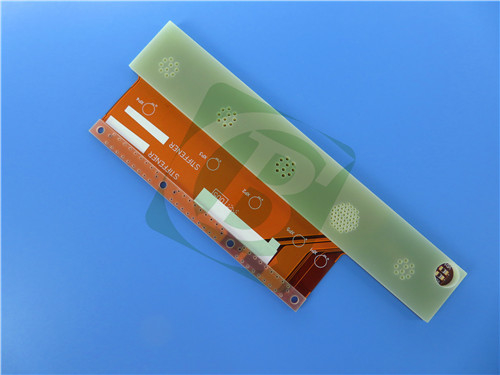

Las placas de circuito impreso flexibles (PCB) han revolucionado la industria electrónica, proporcionando soluciones esenciales para diseños compactos y ligeros.las especificaciones, y aplicaciones de un PCB flexible de dos lados hecho de poliimida, destacando sus ventajas y posibles usos.
| Especificación |
Detalles |
| Materiales básicos |
Polyimida flexible |
| Número de capas |
De doble cara |
| Dimensiones del tablero |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Traza/espacio mínimo |
5/5 de mil |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas |
- No, no lo sé. |
| espesor flexible |
0.22 mm |
| Flex + PI espesor del endurecedor |
0.3 mm |
| Flex + FR4 espesor del endurecedor |
1.34 mm |
| Peso de Cu terminado |
2 onzas (2,8 millas capas exteriores) |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oro de inmersión de níquel sin electro (ENIG) |
| Accesorios para la limpieza |
Blanco |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
Revestimiento amarillo |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Pruebas eléctricas |
100% Prueba eléctrica antes del envío |
espesor y configuración de la capa
El espesor de la flexión es de 0,22 mm, con diferentes espesores según el endurecedor utilizado:
- Flex + PI Refuerzador: 0.3 mm
- Flex + FR4 Refuerzo: 1.34 mm

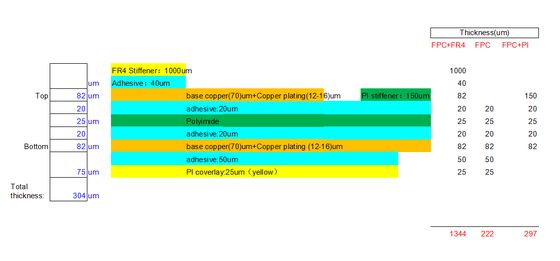

El acoplamiento de PCB
El apilamiento de este PCB flexible de 2 capas consiste en:
- Capa de cobre 1: 70 μm
- Núcleo adhesivo de poliimida: 25 μm (1 mil)
- Capa de cobre 2: 70 μm
Esta configuración combina la flexibilidad con la integridad estructural, por lo que es adecuada para diversas aplicaciones.
Características de la poliimida adhesiva
El poliimida adhesivo utilizado en este PCB tiene varias propiedades ventajosas:
- Libre de halógenos y conforme con la directiva RoHS de la UE, libre de materiales peligrosos como Pb, Hg, Cd, Cr6+, PBB y PBDE.
- Flamabilidad de UL94 V-0.
- Excepcional flexibilidad y resistencia térmica.
- Estabilidad dimensional con una tasa de absorción de humedad del 1,37-1,46%.
- Una constante dieléctrica que oscila entre 3,31 y 3,34 a 10 GHz, crucial para aplicaciones de alta frecuencia.
- Resistencia química del 85% y factor de disipación de 0,0188-0,0191 a 10 GHz.
Pruebas y normas de calidad
Para garantizar la fiabilidad, se realiza un ensayo eléctrico del 100% antes del envío, respetando las normas de calidad IPC-Clase 2.Este riguroso proceso de ensayo garantiza que cada unidad cumpla con los criterios de rendimiento necesarios.
Aplicaciones típicas
Los PCB flexibles se utilizan ampliamente en varias industrias, incluidas:
- Las computadoras.
- Los teléfonos móviles
- Las cámaras digitales
- Las grabaciones de vídeo
- Los automóviles
- Equipo de automatización de oficinas
Estas aplicaciones se benefician de la naturaleza ligera y personalizable de los PCB flexibles, lo que facilita diseños avanzados que satisfacen las demandas electrónicas modernas.
Conclusión
Este PCB flexible, construido con materiales poliamida de alta calidad, ejemplifica los avances en la tecnología de PCB.La tecnología de la información y la versatilidad de sus aplicaciones la convierten en un componente indispensable en los dispositivos electrónicos actuales.Con su disponibilidad mundial, este PCB está preparado para satisfacer las necesidades de los innovadores de diversos sectores.
