PCB rígido flexible multicapa Tg170 FR-4 y poliimida

¿Qué es un PCB rígido-flex?
Un PCB rígido-flexible es un tipo de placa de circuito que combina las características de los PCB rígidos y flexibles.Consiste en una placa de circuito flexible que está integrada con una o más placas de circuito rígidoLa parte flexible del PCB se compone de un material de sustrato delgado y flexible, como la poliimida, que puede doblarse y torcerse para encajar en espacios estrechos o para conformarse con formas complejas.

La parte rígida del PCB está compuesta por un material de placa de circuito más tradicional, como FR-4 o un núcleo metálico,que proporciona el soporte y la estabilidad necesarios para los componentes que no pueden montarse directamente en el sustrato flexible.

Los PCB rígidos y flexibles se utilizan comúnmente en aplicaciones que requieren flexibilidad y durabilidad, como la aeroespacial, los dispositivos médicos y la electrónica de consumo.Pueden reducir la cantidad de espacio requerido para una placa de circuito y aumentar la fiabilidad al eliminar la necesidad de conectores y cables.

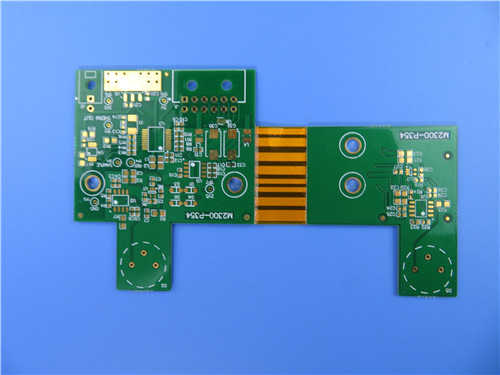

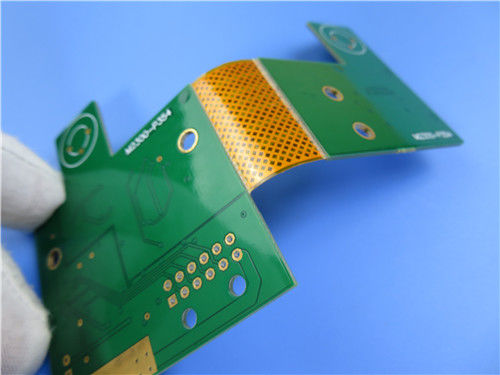

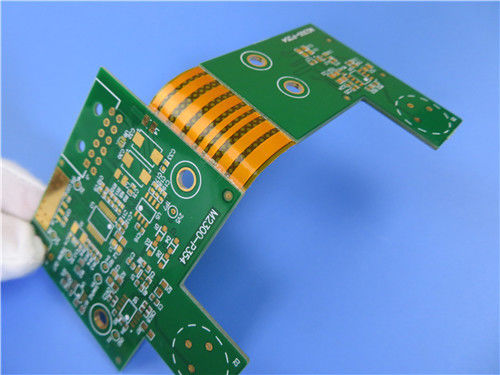

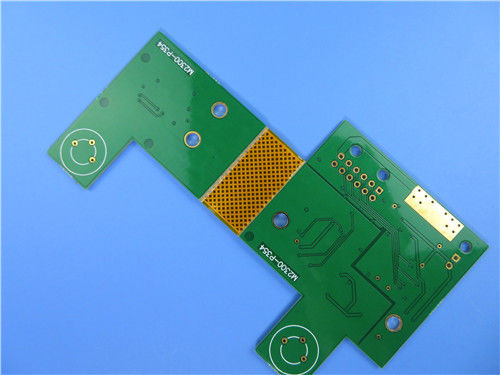

El ejemplo de Bicheng
El PCB es un material Tg170 FR-4 y Polyimide con un proceso libre de plomo, lo que lo hace ecológico y adecuado para diversas aplicaciones.lo que lo hace ideal para aplicaciones que requieren un amplio rango de temperaturas de funcionamiento.

La configuración de apilamiento del PCB es un PCB rígido-flex de 4 capas con un cobre terminado de 35um, dieléctrico FR-4 Tg170 y un núcleo de poliimida sin adhesivo.La pila se ha optimizado para garantizar una calidad óptima de la señal y reducir el ruido y el cruce de voz entre los componentesEl uso de poliimida en el núcleo del PCB proporciona flexibilidad, por lo que es adecuado para aplicaciones que requieren flexión o flexión.

Los detalles de construcción del PCB han sido cuidadosamente seleccionados para garantizar un rendimiento y una fiabilidad óptimos.El espacio mínimo es de 7/8 milisegundos., y el tamaño mínimo del orificio es de 0,2 mm. El espesor del tablero acabado es de 1,5 mm para la parte rígida y de 0,25 mm para la parte flexible,que lo hace adecuado para aplicaciones que requieren tanto rigidez como flexibilidadEl peso del Cu terminado es de 1 oz (1,4 mil) para todas las capas, y el grosor de la chapa es de 1 mil.

El acabado de la superficie del PCB es ENIG (Nickel sin electroles y oro de inmersión), lo que proporciona una excelente solderabilidad y una superficie plana para el montaje de componentes.El PCB ha sido sometido a pruebas eléctricas al 100% para garantizar su calidad y fiabilidad.

Para este proyecto no se requiere una compatibilidad de impedancia, con una tolerancia de +/- 10%. El PCB tiene un total de 66 componentes y 152 almohadillas, con 18 almohadillas de agujero, 64 almohadillas SMT superiores y 70 almohadillas SMT inferiores.Hay 87 vías y 26 redes.Se suministra una plantilla de pasta de soldadura panelizada para el lado superior, y se proporcionan tres marcas fiduciarias en tiras de herramienta.

El tipo de ilustración suministrada para este PCB es Gerber RS-274-X.

En conclusión, el PCB rígido-flexible presentado en este artículo ofrece una solución de alto rendimiento para la electrónica moderna.Su uso de material Tg170 FR-4 y Polyimide con un proceso libre de plomo y un rango de temperatura de -40°C a +85°C garantiza un rendimiento óptimo y una calidad ambientalSu configuración y detalles de construcción se seleccionan cuidadosamente para garantizar una calidad óptima de la señal, reducir el ruido y el cruce de sonido, y proporcionar rigidez y flexibilidad.El PCB ha sido sometido a pruebas eléctricas al 100% para garantizar su calidad y fiabilidad.
