DETALLES DE LOS PRODUCTOS
En casa > Productos >

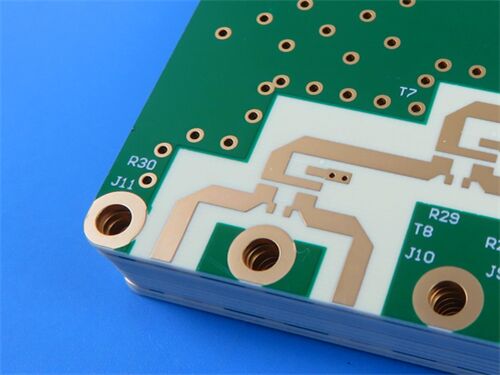

PCB de múltiples capas RO4003C 1.155mm Verde Máscara de soldadura Blanco de seda

PCB de múltiples capas RO4003C 1.155mm Verde Máscara de soldadura Blanco de seda

Cuota De Producción: 1 Uds.
Precio: USD9.99-99.99
Embalaje Estándar: Bolsas de vacío + cajas de cartón
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000PCS por mes
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-470.V1.0
Materia prima:
RO4003C + RO4450F
Recuento de capas:
6 Capas
Espesor de PCB:
1.155mm
Tamaño de placa de circuito impreso:
92,5 mm × 77,3 mm (1 unidad)
Máscara de soldadura:
verde
Serigrafía:
Blanco
Peso de cobre:
Capa exterior (L1, L6): cobre acabado de 1 oz (0,035 mm); Capa interior (L2-L5): cobre acabado de 0,
Acabado superficial:
Oro de inmersión
Resaltar:

Pcb de múltiples capas RO4003C de 1

,

155 mm de espesor

,

PCB multicapa de máscara de soldadura verde

Descripción del Producto

Este PCB es una estructura de cobre de 6 capas y su composición material incluye principalmenteSe aplican las siguientes condiciones:núcleo, RO4450F prepreg y papel de cobre.



Detalles de los PCB

Punto de las especificaciones Detalles
Estructura de las capas Capa superior (0,203 mm RO4003C) + 2PCS RO4450F Prepreg + Capa media (0,203 mm RO4003C) + 2PCS RO4450F Prepreg + Capa inferior (0,203 mm RO4003C)
espesor de cobre Capa exterior (L1, L6) - 1 onza de cobre acabado (0,035 mm); Capa interna (L2-L5) - 0,5 onzas de cobre acabado (0,018 mm)
espesor de prensado 1.155 mm
Tratamiento de la superficie Capas superiores e inferiores con máscara de soldadura verde y serigrafía blanca; Oro de inmersión
Dimensión 92.5 mm × 77,3 mm (1 PCS)
Proceso especial Perforación trasera (L1-L3, L1-L5)

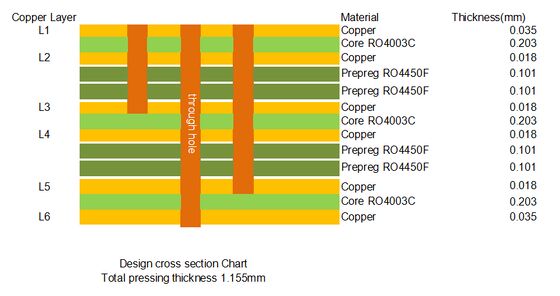

Posibilidad de acumular PCB

Capa No. Descripción El grosor
1 Capa de cobre L1 (parte superior exterior, 1 onza de cobre acabado) 0.035 mm
2 Cuadro RO4003C 0.203 mm
3 Capa de cobre L2 (Capa interna, 0,5 oz de cobre acabado) 0.018 mm
4 Prepreg RO4450F 0.101 mm
5 Prepreg RO4450F 0.101 mm
6 Capa de cobre L3 (Capa interna, 0,5 oz de cobre terminado) 0.018 mm
7 Cuadro RO4003C 0.203 mm
8 Capa de cobre L4 (Capa interna, 0,5 oz de cobre acabado) 0.018 mm
9 Prepreg RO4450F 0.101 mm
10 Prepreg RO4450F 0.101 mm
11 Capa de cobre L5 (Capa interna, 0,5 oz de cobre terminado) 0.018 mm
12 Cuadro RO4003C 0.203 mm
13 Capa de cobre L6 (Fondo exterior, 1 onza de cobre acabado) 0.035 mm
espesor total del prensado 1.155 mm



PCB de múltiples capas RO4003C 1.155mm Verde Máscara de soldadura Blanco de seda 0



¿Qué es Back Drill?

La perforación posterior (back drilling) es un proceso especial de perforación utilizado en la fabricación de PCB de alta velocidad y alta frecuencia.cuyo propósito principal es eliminar la parte no conductora del exceso de pilar de cobre (llamado "estobos") en el orificio vía, para mejorar significativamente la integridad de la transmisión de la señal.



En los PCB de múltiples capas, las líneas de señal que conectan diferentes capas generalmente utilizan vías, que generalmente penetran todo el grosor del PCB.Cuando una señal se transmite de una capa (como la capa 1) a la capa de destino (como la capa 3 o la capa 5) a través de una, la parte de la vía por debajo de la capa de destino (que se extiende a las capas inferiores) no tiene función de conexión eléctrica, y este exceso de pilar de cobre es el "tope".el talón es como una antena corta, lo que causará una grave reflexión de la señal, lo que conduce a la distorsión de la señal, desplazamiento de tiempo, cierre del diagrama de ojos, e incluso códigos de error del sistema o fallo.



El proceso de perforación posterior resuelve este problema a través de la perforación secundaria: después de completar el proceso de fabricación de PCB convencional,se utiliza un taladro con un diámetro ligeramente mayor que el original a través de un orificio para perforar desde la parte posterior o lateral del PCB, y la profundidad de perforación está controlada con precisión para perforar simplemente a través de la parte debajo de la capa de destino, para eliminar físicamente el tope.la pared del agujero restante es un sustrato no conductor que ya no participa en la transmisión de la señal, que puede reducir en gran medida la reflexión y pérdida de la señal, mejorar la velocidad de transmisión de la señal, reducir el jitter y optimizar la calidad de la señal.La perforación posterior tiene un mayor rendimiento de costes para escenarios que requieren vías de alta velocidad pero no capas extremadamente altas.



En este caso de PCB, la perforación inversa se aplica a los rangos de L1-L3 y L1-L5, lo que puede garantizar efectivamente la integridad de la señal de transmisión de alta velocidad en el PCB.



PCB de múltiples capas RO4003C 1.155mm Verde Máscara de soldadura Blanco de seda 1



Introducción a la norma RO4003C

RO4003C es un material compuesto de hidrocarburos cerámicos reforzado con tela de vidrio desarrollado por Rogers Corporation,que combina el excelente rendimiento eléctrico del PTFE/paño de vidrio y la capacidad de procesamiento de la resina epoxi/paño de vidrioEl material tiene dos configuraciones diferentes utilizando telas de vidrio 1080 y 1674, y todas las configuraciones tienen las mismas especificaciones de rendimiento eléctrico.características de constante dieléctrica estable y constante (Dk) y baja pérdida, y sus propiedades mecánicas únicas lo hacen igual que el proceso de procesamiento estándar de resina epoxi/vidrio, mientras que el costo es mucho menor que el de los laminados tradicionales de microondas.A diferencia de los materiales de microondas PTFE, este material no requiere procedimientos especiales de procesamiento o operación.



Parámetros clave de la norma RO4003C (contenido básico de la ficha de datos)

Parámetro Valor típico Observaciones/Método de ensayo
Constante dieléctrica (Dk) @10GHz 3.38 ± 0.05 Valor típico del proceso; el valor típico del diseño es 3.55
Factor de pérdida (Df) @10GHz 0.0027 Valor típico, con un excelente rendimiento de baja pérdida
Coeficiente de expansión térmica (CTE) en el eje Z 46 ppm/°C Valor típico, -55°C a 288°C
Resistencia por volumen 1.7×1010 MΩ•cm Valor típico, buen rendimiento aislante
Absorción de agua (D48/50%) 0.04% Valor típico, excelente resistencia a la humedad
Conductividad térmica @50°C 0.71 W/m•°K ASTM D5470, buen rendimiento de disipación de calor
Resistencia al peeling (1 oz de lámina ED) 6.0 lb/pulgada (1,05 N/mm) Valor típico, fuerza de unión fuerte con papel de cobre
Grado de retardante de llama No FR No cumple con la norma UL 94 V-0
Compatibilidad del proceso libre de plomo - ¿ Qué? Apto para procesos de montaje sin plomo



Áreas de aplicación del RO4003C

Beneficiándose de su excelente rendimiento eléctrico, procesable y rentable, el RO4003C se utiliza ampliamente en los campos de los equipos electrónicos de microondas, de alta frecuencia y de alta velocidad,principalmente incluyendo:



Infraestructuras de comunicación: antenas de estaciones base celulares, equipos de radio retransmisión, sistemas de acceso Wi-Fi/auxiliares autorizados de grado de telecomunicaciones, infraestructura IP,y equipos de comunicación de microondas punto a punto.



Inteligencia automotriz: sistemas y sensores de radar para automóviles que apoyan el desarrollo de tecnologías de conducción autónoma y seguridad de vehículos.



Equipo de alta frecuencia y alta velocidad: sistemas de radar de matriz en fases, amplificadores de potencia, servidores de alta velocidad (interconexión de CPU/GPU/memoria), equipos de comunicación de red de alta velocidad (enrutadores,los interruptores, módulos ópticos).



Internet de las cosas (IoT): antenas RFID, mejorando la precisión de la identificación y la cobertura de la señal.



Otros campos: equipos de ensayo y medición, sistemas electrónicos aeroespaciales y de defensa,y otros equipos que necesiten manejar señales digitales de alta velocidad a nivel de Gbps o señales de microondas de radiofrecuencia.



PCB de múltiples capas RO4003C 1.155mm Verde Máscara de soldadura Blanco de seda 2
