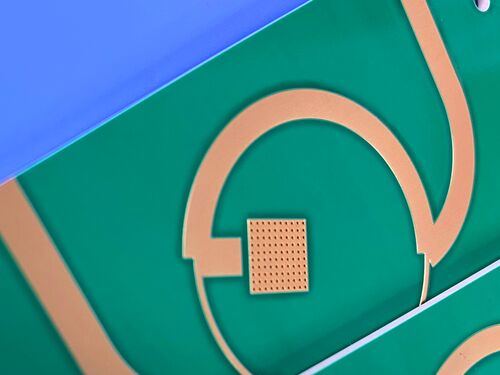

Esta PCB es una placa de circuito impreso (PCB) rígida de alto rendimiento de 4 capas fabricada con Rogers RT duroid 6010.2LM, un laminado de microondas compuesto de cerámica-PTFE diseñado para aplicaciones de circuitos electrónicos y de microondas que requieren una alta constante dieléctrica. Aprovechando la alta Dk, baja pérdida y control dimensional preciso del material, la PCB permite la reducción del tamaño del circuito al tiempo que garantiza un rendimiento repetible, lo que la hace muy adecuada para aplicaciones de banda X y por debajo, como antenas de parche y sistemas de comunicaciones por satélite.
Especificaciones de la PCB
| Artículo |
Especificaciones |
| Material base |
RT duroid 6010.2LM (Laminado de microondas compuesto de cerámica-PTFE) |
| Número de capas |
4 capas (sin vías ciegas incluidas) |
| Dimensiones de la placa |
86 mm x 103 mm por pieza, con una tolerancia dimensional de +/- 0.15 mm |
| Trazo/Espacio mínimo |
Ancho de trazo de 5 mil con espaciado de 7 mil |
| Tamaño mínimo del agujero |
0.5 mm |
| Grosor de la placa terminada |
2.8 mm |
| Peso del cobre terminado |
1 oz (equivalente a 1.4 mil) para capas exteriores |
| Grosor del chapado de vías |
20 µm |
| Acabado superficial |
ENIG (Níquel electroless Oro por inmersión) |
| Serigrafía superior |
Blanco |
| Serigrafía inferior |
No aplicado |
| Máscara de soldadura superior |
Verde |
| Máscara de soldadura inferior |
No aplicado |
| Control de calidad |
Pruebas eléctricas al 100% realizadas antes del envío |
Estructura de la PCB
| Capa |
Descripción |
Grosor |
| 1 |
Capa de cobre 1 (exterior superior) |
35 µm |
| - |
Núcleo Rogers RT duroid 6010.2LM |
1.27 mm (50 mil) |
| 2 |
Capa de cobre 2 |
35 µm |
| - |
Preimpregnado |
0.102 mm |
| 3 |
Capa de cobre 3 |
35 µm |
| - |
Núcleo Rogers RT duroid 6010.2LM |
1.27 mm (50 mil) |
| 4 |
Capa de cobre 4 (exterior inferior) |
35 µm |
Diagrama, Estándar de Calidad y Disponibilidad
La PCB se suministra con el diagrama en formato Gerber RS-274-X, el formato estándar de la industria para la fabricación de PCBs.
Cumple con el estándar de calidad IPC-Class-2, un punto de referencia reconocido mundialmente que garantiza un rendimiento constante, una calidad de fabricación fiable y el cumplimiento de los requisitos de la industria.
Además, esta PCB está disponible en todo el mundo, atendiendo a las necesidades de clientes internacionales y proyectos de circuitos de microondas en todo el mundo.
Introducción al material RT duroid 6010.2LM
Los laminados de microondas RT/duroid 6010LM son materiales compuestos de cerámica-PTFE diseñados específicamente para aplicaciones de circuitos electrónicos y de microondas que requieren una alta constante dieléctrica. Los laminados RT/duroid 6010.2LM ofrecen una alta constante dieléctrica (Dk) para permitir una reducción significativa del tamaño del circuito, al tiempo que mantienen características de baja pérdida, lo que los hace ideales para operaciones en banda X o por debajo. Además, su estricto control de Dk y grosor garantiza un rendimiento repetible del circuito, fundamental para aplicaciones de microondas de alta fiabilidad.
Características clave del material RT duroid 6010.2LM
| Características clave |
Especificaciones |
| Constante dieléctrica (Dk) |
10.2 +/- 0.25 |
| Factor de disipación |
0.0023 a 10 GHz |
| Coeficiente de expansión térmica (CTE) |
Eje X: 24 ppm/°C; Eje Y: 24 ppm/°C; Eje Z: 47 ppm/°C (coincidente con el cobre) |
| Temperatura de descomposición (Td) |
500 °C (medida por TGA) |
| Conductividad térmica |
0.86 W/mk |
| Inflamabilidad |
Estándar UL 94 V0 |
| Lámina de cobre |
Revestido con lámina de cobre electrodepositado tratada estándar y inversa |
Beneficios del material RT duroid 6010.2LM
-La alta constante dieléctrica permite una reducción significativa del tamaño del circuito, optimizando la utilización del espacio en sistemas electrónicos compactos.
-Las características de baja pérdida lo hacen ideal para operar en banda X o por debajo, asegurando una mínima atenuación de la señal y una alta integridad de la señal.
-El estricto control de Dk y grosor garantiza un rendimiento repetible del circuito, fundamental para aplicaciones de microondas de alta fiabilidad.
-La baja absorción de humedad mejora la fiabilidad y estabilidad a largo plazo en diversas condiciones ambientales.
-Permite vías chapadas fiables en placas multicapa, asegurando una conectividad intercapa robusta y durabilidad mecánica.
Aplicaciones típicas
Aprovechando su alta Dk, baja pérdida y rendimiento repetible, esta PCB está diseñada específicamente para las siguientes aplicaciones de microondas y alta fiabilidad:
-Antenas de parche
-Sistemas de comunicaciones por satélite
-Amplificadores de potencia
-Sistemas de evitación de colisiones de aeronaves
-Sistemas de advertencia de radar terrestre
Conclusión
Esta PCB rígida de 4 capas, fabricada con el laminado de microondas compuesto de cerámica-PTFE Rogers RT duroid 6010.2LM, integra un rendimiento dieléctrico superior, características de baja pérdida y fiabilidad estructural robusta, que son fundamentales para aplicaciones de microondas de alta fiabilidad.
Las ventajas intrínsecas del RT duroid 6010.2LM, incluida una alta constante dieléctrica (Dk) para la miniaturización de circuitos, baja pérdida para operaciones en banda X y por debajo, control dimensional y de Dk preciso, y vías chapadas fiables, posicionan esta PCB como una solución de alto rendimiento para aplicaciones de microondas y aeroespaciales.
