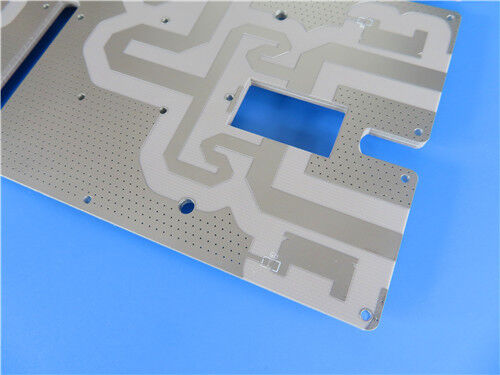

PCB híbrido de 4 capas en AD250C y FR4 de TG alto con estaño de inmersión

Fabricado con AD250C+ TG170 FR-4 como sus materiales principales, este 4 capasPCB híbridosCada capa está equipada con un peso de cobre de 1 onza, junto con un grueso de tablero terminado de 1.8 mm y un espesor de revestimiento por vía de 20 μm – todos los cuales se combinan para ofrecer un rendimiento estable y una fabricación precisa, por lo que es ideal para aplicaciones electrónicas inalámbricas y relacionadas con antenas de gran demanda.

Especificaciones de los PCB

Posibilidad de acumular PCB

El PCB rígido de 4 capas cuenta con la siguiente estructura de apilamiento, presentada de arriba a abajo:

Tipo de ilustración

Para fines de fabricación de PCB, la ilustración proporcionada se adhiere al formato Gerber RS-274-X, que es el estándar de la industria para transmitir datos de fabricación de PCB.

Estándar de calidad

Este PCB cumple con el estándar IPC-Clase-2, un punto de referencia de la industria ampliamente aceptado para placas de circuitos impresos.que lo hace adecuado para la mayoría de las aplicaciones comerciales e industriales que requieren un rendimiento constante y una fiabilidad moderada.

Disponibilidad

Ofrecemos servicios de logística y envío confiables para garantizar la entrega oportuna a los clientes en varios países y regiones,suministro tanto de pedidos de lotes pequeños como de grandes volúmenesYa sea para empresas electrónicas regionales, instituciones de investigación o empresas de tecnología globales, proporcionamos un suministro constante y un soporte profesional después de las ventas para satisfacer las diversas necesidades del mercado.

Introducción al material base AD250C

Los laminados de antena Rogers AD250C son materiales especiales de alto rendimiento diseñados específicamente para satisfacer los requisitos de los mercados de antenas inalámbricas actuales.Materiales a base de PTFE, estos laminados ofrecen una constante dieléctrica controlada, bajo rendimiento de pérdida y características superiores de intermodulación pasiva (PIM).El refuerzo de vidrio tejido mejora la procesable del circuitoLos materiales para antenas AD250C están disponibles con las opciones estándar de lámina de cobre electrodepositada (ED) o ED tratada al revés,permitiendo selecciones que ayudan a reducir las pérdidas de circuito y mejorar el rendimiento PIM de la antena.

Características clave del AD250C

Beneficios principales

- Una tangente de baja pérdida (< 0,002 a 10 GHz) que garantiza un rendimiento superior del circuito en todas las bandas de frecuencia inalámbricas típicas

- Una constante dieléctrica controlada (± 0,05), que permite un rendimiento de circuito constante y repetible

-PIM excepcionalmente bajo (-159 dBc a 30 mil, 1900 MHz), ofreciendo un rendimiento de antena excepcional y minimizando la pérdida de rendimiento asociada con problemas relacionados con PIM

-Excelente estabilidad dimensional, que garantiza el rendimiento repetible del circuito y mejora los rendimientos de fabricación

Aplicaciones típicas

• Antenas de las estaciones base de infraestructuras celulares
• Sistemas de antenas telemáticas para automóviles
• Antenas de radio por satélite comerciales

Conclusión

Profesionales y organizaciones que trabajan con antenas de estaciones base celulares, antenas telemáticas automotrices, and commercial satellite radio antennas—along with research and development institutions and technology enterprises involved in producing wireless and antenna-related equipment—will find this PCB particularly well-suited to their needsSu disponibilidad mundial, estrictas pruebas eléctricas previas al envío,El soporte de pedidos flexible satisface efectivamente los requisitos especializados de alto rendimiento de las empresas electrónicas regionales y globales.Basado en el material AD250C de alto rendimiento, sus principales ventajas lo convierten en una solución fiable y de alto rendimiento para aplicaciones electrónicas inalámbricas de alta demanda.
