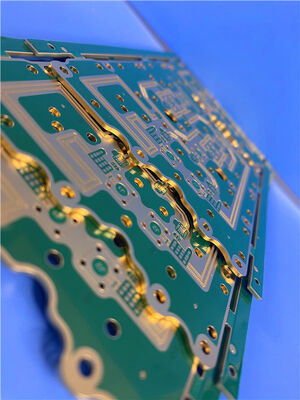

Placa de circuito impreso híbrida RO4350B e IT180A de 6 capas, 1.6 mm de grosor, vía ciega y recubrimiento de borde, placa de alta frecuencia

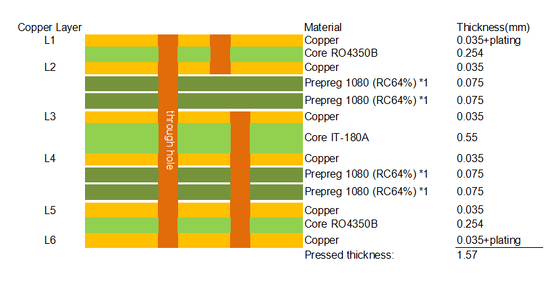

Este PCB híbrido de alta frecuencia y 6 capas personalizado adopta una pila de dieléctricos mixtos de primera calidad que combina materiales Rogers RO4350B e IT180A, ofreciendo un rendimiento equilibrado de alta frecuencia con baja pérdida y una estabilidad mecánica rígida. La estructura en capas presenta sustratos RO4350B de 0,254 mm en los lados superior e inferior, combinados con un dieléctrico central IT180A de 0,55 mm y capas de unión de preimpregnado IT180A de 0,075 mm, formando un grosor de placa acabado estándar de 1,6 mm. Aplica una configuración de cobre asimétrica con capas exteriores de cobre acabadas de 1,42 oz y capas interiores de cobre acabadas de 1 oz, cumpliendo los requisitos de conducción de alta corriente y transmisión de señal precisa para circuitos de RF.

Este PCB adopta una máscara de soldadura verde de doble cara con serigrafía blanca para una identificación clara del circuito y una protección fiable contra la soldadura, complementada con un acabado superficial de oro de inmersión de alta calidad para mejorar la resistencia a la oxidación y la estabilidad de la soldadura. Personalizado profesionalmente con tecnología avanzada de vías ciegas para conexiones intercapa L1-L2 y L3-L6, optimiza la densidad del circuito y la eficiencia del enrutamiento de la señal, evitando la interferencia de vías pasantes. Equipado con un tratamiento completo de plateado de bordes, la placa obtiene una mejor integridad estructural, rendimiento de blindaje electromagnético y resistencia al desgaste. Con un tamaño de 110 mm x 110 mm por pieza, este PCB híbrido de alta fiabilidad es ideal para aplicaciones de comunicación de alta frecuencia, detección de microondas y equipos de RF de precisión.

PCB Especificaciones

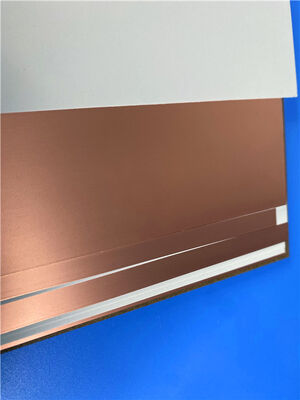

Tipos de Foil de Cobre de Alta Frecuencia y Características de Rendimiento

El foil de cobre actúa como un componente conductor fundamental para PCBs de alta frecuencia y microondas, influyendo en gran medida en la eficiencia de la transmisión de la señal, la estabilidad de la unión intercapa y la durabilidad operativa a largo plazo. Los sustratos dieléctricos de alta frecuencia Rogers son compatibles con una diversa gama de variantes de foil de cobre, cada una con características estructurales y rendimiento eléctrico únicos. La selección adecuada del foil de cobre basada en el diseño del circuito y los entornos de aplicación es esencial para maximizar la integridad de la señal y la fiabilidad general del PCB. A continuación, se presentan los tipos de foil de cobre más utilizados para la fabricación de PCBs de alta frecuencia:

Foil de Cobre Estándar Electrodepositado (ED)

El foil de cobre electrodepositado se fabrica depositando iones de cobre puro en un tambor de titanio giratorio bajo condiciones eléctricas de CC controladas. Este proceso crea una estructura asimétrica con una superficie lisa y pulida que da al tambor y una superficie mate rugosa en el lado opuesto. El grosor del cobre se puede ajustar con precisión modificando la velocidad de rotación del tambor, lo que permite una personalización flexible del peso. Ambas superficies reciben tratamientos de acabado especializados para fortalecer la adhesión intercapa con materiales dieléctricos y mejorar la resistencia a la oxidación. Estas mejoras evitan el deslustre del cobre y garantizan una calidad de laminación estable, lo que convierte al foil de cobre ED en una opción fiable para diseños de circuitos de alta frecuencia convencionales.

Foil de Cobre Laminado

El foil de cobre laminado se produce mediante procesos repetidos de laminado en frío que comprimen tochos de cobre puro en láminas de cobre uniformes y ultrafinas. Su planitud y suavidad superficial se determinan por la precisión de la máquina laminadora y los parámetros de procesamiento. En comparación con el cobre ED estándar, el cobre laminado presenta una estructura interna más densa y homogénea, lo que proporciona una ductilidad, flexibilidad mecánica y resistencia a la fatiga excepcionales. Con una pérdida de conductor mínima y propiedades físicas estables, se adopta ampliamente para PCBs de alta frecuencia de alta fiabilidad que requieren una resistencia a la flexión constante y una transmisión de señal precisa.

Foil de Cobre Resistivo

Desarrollado basándose en el foil de cobre ED estándar, el foil de cobre resistivo se somete a una modificación profesional con un recubrimiento de metal o aleación aplicado a su superficie mate, seguido de un tratamiento de rugosidad de partículas de níquel. Esto forma una capa resistiva estable en la superficie del foil, lo que permite una sintonización de impedancia precisa para circuitos de alta frecuencia. Diseñado para sistemas de RF de precisión y circuitos de atenuación de señal que exigen una estricta consistencia de resistencia, este tipo de foil de cobre estabiliza eficazmente la impedancia del circuito y minimiza la interferencia de la señal en módulos sofisticados de alta frecuencia.

Foil de Cobre ED con Tratamiento Inverso (RTF)

El foil de cobre ED con tratamiento inverso presenta un tratamiento de mejora superficial en el lado del tambor naturalmente liso, a diferencia del cobre ED convencional. Un recubrimiento funcional delgado micro-rugosiza la superficie lisa, aumentando significativamente la afinidad de unión con los sustratos dieléctricos y mejorando la resistencia a la corrosión. Durante la laminación, el lado rugoso tratado se une firmemente al núcleo dieléctrico, mientras que el lado mate original conserva una rugosidad ideal para la adhesión de la fotorresistencia sin procesamiento químico o mecánico adicional. Este diseño reduce eficazmente los riesgos de delaminación y la pérdida de conductor, adaptándose perfectamente a aplicaciones de PCB multicapa de alta frecuencia de alta precisión.

LoPro Foil de Cobre

El foil de cobre LoPro es una iteración mejorada del cobre ED con tratamiento inverso, integrado con una capa de refuerzo adhesivo de primera calidad en la superficie tratada. Esta capa de unión física optimiza aún más la integración interfacial entre el foil de cobre y los materiales dieléctricos, ofreciendo una topografía de perfil ultrabajo y una estabilidad de laminación superior. Totalmente compatible con los sustratos de alta frecuencia de la serie Rogers RO4000, el cobre LoPro reduce eficazmente la pérdida de señal de alta frecuencia y mejora el rendimiento de intermodulación pasiva (PIM). Sirve como la solución de cobre de primera calidad para equipos de microondas de alta gama, comunicaciones por satélite y equipos de RF de precisión.

Diferencias en la Estructura Cristalina de Varios Foils de Cobre

La estructura cristalina interna diferencia fundamentalmente el rendimiento del foil de cobre electrodepositado y laminado. Los cristales de cobre ED crecen verticalmente a lo largo del eje Z del foil, formando una disposición de cristales verticales regular similar a una valla. Esta estructura presenta límites de cristal claros y largos perpendiculares al plano del foil, proporcionando conductividad y adhesión básicas para circuitos de alta frecuencia convencionales. En contraste, el proceso de laminado en frío tritura y refina los granos internos del cobre laminado, formando cristales pequeños e irregulares esféricos que son casi paralelos al plano del foil. La estructura cristalina refinada y uniforme dota al cobre laminado de una mejor estabilidad estructural, menor atenuación de la señal y mayor resistencia a la fatiga, lo que lo hace más adecuado para aplicaciones de circuitos de alta frecuencia y alta velocidad de alta gama con requisitos de rendimiento rigurosos.
