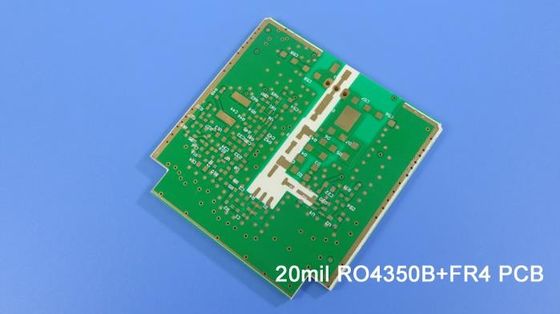

PCB híbrido en materiales RO4350B y FR4, RT duroide 5880

PCB híbridosLa acumulación optimiza la integridad de la señal y el costo del PCB

Hoy vamos a hablar de PCB híbridos. Nos referimos principalmente a un material de alta frecuencia mezclado con vidrio epoxi.

Veamos la pila para tener una idea de la estructura híbrida.

La capa 1 a la capa 2 es el núcleo del material de alta frecuencia RO4350B y la capa 3 a la capa 4 es el núcleo del vidrio epoxi FR-4.

Tipos de PCB híbridos

El PCB híbrido puede ser una mezcla de FR-4 y material de alta frecuencia como se mencionó anteriormente, otro tipo es una mezcla de material de alta frecuencia con una constante dieléctrica diferente (DK),por ejemplo RT/duroide 5880 y RO4350B, etc..

¿Por qué usamos PCB híbridos?

Hay 3 razones principales que nos convencen para usar este tipo de PCB multicapa de alta frecuencia, es decir, costo, fiabilidad mejorada y propiedades eléctricas mejoradas.

El costo del material de alta frecuencia es mucho mayor que el FR-4, a veces, cuando se utiliza un híbrido de FR-4 y material de alta frecuencia puede resolver el problema de costos.

Esto causa problemas de fiabilidad cuando el valor de CTE del material de PCB utilizado es relativamente alto, mientras que algunos materiales de alta frecuencia tienen altas características de CTE.Cuando se combina un material FR-4 de baja CTE con un material de alta CTE para fabricar una placa multicapa, el CTE compuesto es aceptable, lo que mejora la fiabilidad.

La mayoría de las veces, algunas líneas de la placa de PCB mixta requieren un rendimiento eléctrico muy alto, algunos no requieren alto, en este caso,las piezas con bajos requisitos de rendimiento eléctrico se utilizarán FR4, mientras que las piezas con altos requisitos de rendimiento eléctrico utilizarán materiales de alta frecuencia más caros.También es para mejorar las propiedades eléctricas, como en algunas aplicaciones de combinadores y filtros, utilizando diferentes valores de material DK.

                                                                              Micro sección de un PCB híbrido

¿Por qué elegir FR-4?

La mezcla de FR-4 y materiales de alta frecuencia es cada vez más común porque el FR-4 y la gran mayoría de los materiales de alta frecuencia tienen pocos problemas de compatibilidad.

Laminado

Para obtener una laminación confiable, primero elegimos una hoja de PP de material de alta frecuencia y usamos el ciclo de prensado correcto.La capa adhesiva del mismo material es más favorable para el ciclo de prensado más simple.
