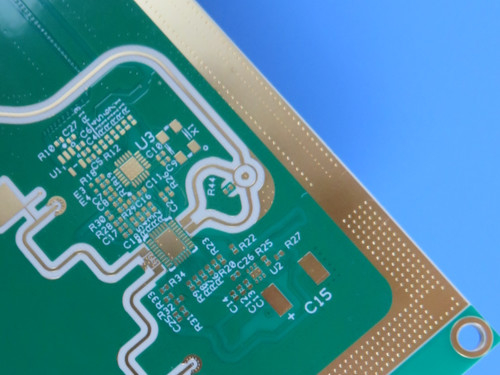

PCB híbrido 20mil RO4003C y S1000-2M de 6 capas de 2 mm de espesor

Este PCB híbrido de 6 capas combina el material de alta frecuencia RO4003C de Rogers con el sustrato S1000-2M para ofrecer un rendimiento y una fiabilidad de RF excepcionales.Diseñados para aplicaciones de microondas y ondas milimétricas, esta tabla cuenta con una construcción robusta de 2.0 mm de espesor con 1 oz de capas de cobre y capacidades precisas de 4/4 mil traza / espacio.La combinación de materiales proporciona una excelente integridad de la señal mientras se mantiene la fabricabilidad rentable.

El material avanzado para un rendimiento óptimo
El tablero utiliza una ingeniería cuidadosamente diseñada de 6 capas:

Capas superior e inferior: laminado RO4003C (0,508 mm) para un rendimiento RF superior

Capas centrales: sustrato S1000-2M (0,508 mm) para mejorar las propiedades térmicas y mecánicas

Capas de prepreg: vidrio 1080 (0,127 mm) para una unión fiable entre capas

Las propiedades térmicas únicas del laminado RO4003C aseguran una fiabilidad excepcional:


CTE muy parecido al cobre (X/Y: 11/14 ppm/°C) para una estabilidad dimensional excepcional


CTE bajo en el eje Z (46 ppm/°C) garantiza la integridad de los agujeros perforados en el ciclo térmico


Tg ultra alto (> 280°C) mantiene la estabilidad a todas las temperaturas de procesamiento


No requiere tratamientos especiales a través del agujero a diferencia de los materiales de PTFE

Fabricación de precisión y garantía de calidad


Fabricado con estándares exigentes, este PCB presenta:

Tolerancia de dimensiones reducida (± 0,15 mm en tablas de 356 mm x 373 mm)

Viajes transparentes confiables (0,35 mm min, 20 μm de revestimiento)

Fin de superficie HASL duradero para una excelente solderabilidad

Pantalla de seda blanca de alto contraste en la capa superior

Máscara de soldadura azul distintiva en la superficie superior


Todas las tablas se someten a pruebas eléctricas al 100% antes del envío y cumplen con las normas IPC-Clase-2.

Las especificaciones técnicas:

El espesor del tablero: 2,0 mm

Peso de cobre: 1 oz (35 μm) todas las capas

Min Trace/Espacio: 4/4 mils

Tamaño del agujero mínimo: 0,35 mm

Por vía de revestimiento: 20 μm

El acabado de la superficie: HASL

Máscara de soldadura: Azul (sólo en la parte superior)

Película de seda: Blanco (sólo en la parte superior)

Ideal para aplicaciones de alta frecuencia:


Sistemas de comunicaciones aéreas y por satélite
Sistemas de radar y guía
Infraestructura 5G y radio punto a punto
Circuitos de microondas y de ondas milimétricas
Sistemas digitales de RF de alta velocidad

Disponibilidad mundial:
Disponibles para envío en todo el mundo, estos PCB de alto rendimiento son perfectos para ingenieros que desarrollan soluciones de RF y microondas de vanguardia.

La combinación de materiales Rogers RO4003C y S1000-2M proporciona un equilibrio óptimo de rendimiento eléctrico, gestión térmica y rentabilidad para aplicaciones exigentes.
