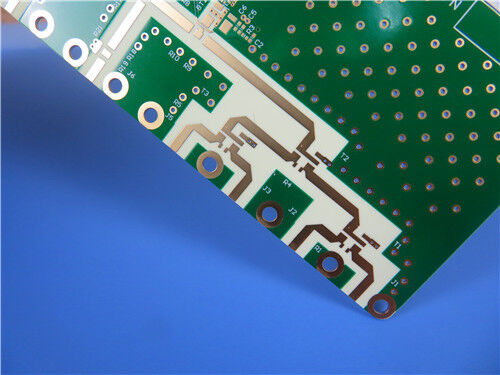

PCB híbrido en placa de circuito multicapa de sustrato RO4350B y RO3010

La PCB híbrida de alta frecuencia RO4350B y RO3010 de 12 capas es una placa de circuito RF multidieléctrica de alta precisión diseñada para sistemas de comunicación de banda ancha y microondas de alta densidad. Esta PCB híbrida personalizada de 12 capas adopta una estructura de apilamiento mixto profesional, con RO4350B de 4 mil para las capas exteriores superior e inferior, capas centrales intermedias con sustrato de microondas de alto Dk RO3010 de 5 mil / 10 mil / 25 mil y preimpregnado RO4450F como material dieléctrico de unión en todo el apilamiento.

Esta PCB aplica una configuración de cobre diferenciada estándar: 1 oz de cobre para las capas externas para una transmisión robusta de señales de alta frecuencia y conducción de corriente, y 0,5 oz de cobre para las capas internas para admitir un enrutamiento de líneas ultrafinas y un diseño de alta densidad. Cuenta con una máscara de soldadura verde con serigrafía blanca y un acabado superficial premium sin níquel Palladium Gold para eliminar la interferencia de la señal de la capa de níquel y ofrecer una conductividad de alta frecuencia y resistencia a la oxidación superiores. Con una dimensión de placa de 107 mm × 91,5 mm (2 piezas por lote) y una sofisticada estructura de vía ciega de múltiples grupos, esta placa híbrida de 12 capas combina la estabilidad de banda ancha de baja pérdida RO4350B y las ventajas de miniaturización de alto Dk RO3010, ideal para aplicaciones compactas de dispositivos de microondas y RF de alto rendimiento.

Especificaciones de PCB híbridas RO4350B y RO3010 de 12 capas

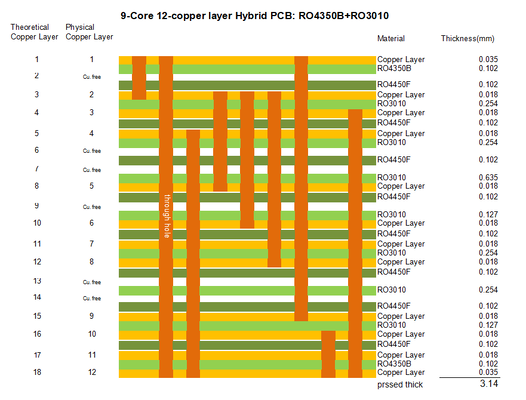

Apilamiento de PCB híbrido de 12 capas

¿Qué es el RO4350B? Laminado de alta frecuencia de banda ancha de baja pérdida

RO4350B es un laminado cerámico de hidrocarburo reforzado con vidrio de primera calidad que pertenece a la serie Rogers RO4000, ampliamente reconocido como sustrato de alto rendimiento para circuitos comerciales de RF y microondas. Al ofrecer una constante dieléctrica estable (Dk=3,48) y un factor de disipación ultrabajo (Df=0,0037 a 10 GHz), el RO4350B mantiene un rendimiento eléctrico constante en un espectro de frecuencia extremadamente amplio, lo que garantiza una atenuación mínima de la señal para el funcionamiento de alta frecuencia de banda ancha.

A diferencia de los materiales de PTFE tradicionales que requieren un procesamiento especial complejo, el RO4350B presenta una excelente capacidad de fabricación con total compatibilidad con los flujos de trabajo de fabricación estándar FR-4. No requiere tratamiento especializado, admite equipos de procesamiento de PCB automatizados y se adapta a la producción en masa de gran volumen. Con una alta estabilidad térmica y una combinación confiable de CTE con una lámina de cobre, el RO4350B previene la delaminación de la capa, a través del agrietamiento y la deformación térmica durante la soldadura repetida y los ciclos térmicos. Su excelente estabilidad de banda ancha, baja pérdida de inserción y alta capacidad de manejo de energía lo convierten en el material de capa exterior preferido para diseños de PCB híbridos de alta frecuencia.

ROHOJA DE DATOS 4350B

RO4350BLaminadoAplicaciones

Infraestructura de comunicación inalámbrica:Módulos frontales RF de estación base 5G/6G, placas de antena de banda ancha, amplificadores de potencia (PA) y amplificadores de bajo ruido (LNA)

Dispositivos de microondas y RF:Filtros de alta frecuencia, acopladores, divisores y redes de adaptación de impedancia para sistemas de microondas de banda ancha

Sistemas automotrices de alta frecuencia:Radar de ondas milimétricas para automóviles de 77 GHz, control de crucero adaptativo y módulos de monitoreo de seguridad del vehículo

Equipos de prueba y medición de precisión:Dispositivos de prueba de alta frecuencia, placas de circuitos de procesamiento y transcepción de señales

Electrónica aeroespacial y de defensa:Circuitos RF de baja pérdida de inserción que requieren alta estabilidad térmica y consistencia de banda ancha

¿Qué es RO3010? Laminado para microondas de PTFE relleno de cerámica de alto espesor

RO3010 es un compuesto de PTFE relleno de cerámica de alto rendimientolaminadode la serie Rogers RO3000, diseñado específicamente para diseños de circuitos de microondas compactos y miniaturizados. Presenta una constante dieléctrica alta y estable de Dk=10,2±0,30 y un factor de disipación ultrabajo de Df=0,0022 @10GHz, lo que permite una reducción significativa del tamaño del circuito y al mismo tiempo conserva una pérdida de señal de alta frecuencia ultrabaja. Esta característica de alto Dk permite a los diseñadores miniaturizar componentes de RF, incluidas antenas, filtros y acopladores, para dispositivos electrónicos de alta densidad con limitaciones de espacio.

HOJA DE DATOS RO3010

RO3010LaminadoAplicaciones

Componentes RF miniaturizados:Antenas compactas, microfiltros y acopladores en miniatura para dispositivos inalámbricos con espacio limitado

PCB multicapa de alta densidad:Tableros apilables híbridos de alto número de capas que requieren reducción de tamaño y rendimiento estable de alta frecuencia

Comunicación por satélite y microondas:Módulos de transcepción y procesamiento de señales de banda estrecha y alta precisión

Sensores industriales de alta frecuencia:Equipos de detección y detección de microondas de alta estabilidad que funcionan en condiciones ambientales complejas
