Datos del producto:
Pago y Envío Términos:
|
| El material: | Se trata de una serie de medidas que se aplican a los Estados miembros. | Tamaño del PCB: | 93Se trata de una prueba de la calidad de los productos de los que se trate. |
|---|---|---|---|
| Peso de cobre: | 1 oz (1.4 ml) por capa | Finalización de la superficie: | Oro de inmersión |
| Número de capas: | 6-Layer | espesor del PCB: | 1.43 mm |
| Alta luz: | Circuitos de múltiples capas 370HR,RO4835 Circuitos multicapa,Circuitos multicapa de inmersión de oro |
||

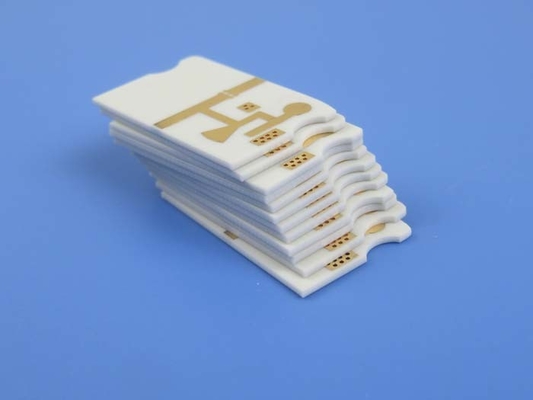

Presentando el RO4835 y el 370HR PCB híbrido.
Este PCB rígido de 6 capas aprovecha las capacidades únicas de los laminados RO4835 de Rogers y los laminados 370HR de Isolar para ofrecer la mejor solución para aplicaciones de alta frecuencia.
Los laminados RO4835 de Rogers Corporation son parte de la familia de materiales de circuitos de alta frecuencia de la compañía.RO4835 proporciona una fabricación de circuitos de baja pérdida y rentable utilizando procesos estándar FR-4Con una constante dieléctrica (Dk) de 3,48 ± 0,05 y un factor de disipación (Df) de 0,0037 a 10 GHz, RO4835 ofrece un excelente rendimiento de alta frecuencia.
| Propiedad | RO4835 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | - | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño | 3.66 | Z. | - | de 8 a 40 GHz | Método de longitud de fase diferencial |
| Factor de disipación | 0.0037 | Z. | - | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε | + 50 | Z. | ppm/°C | -100°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 108 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 7 por 108 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 30.2 ((755) | Z. | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Modulo de tracción | 7780 ((1128) | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | Las demás: | Y | MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 186 (27) | En el caso de los vehículos de motor | IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones5 | X, Y | En el caso de los vehículos de motor (millas/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 10 12 31 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 390 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.66 | El valor de las emisiones de CO | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.05 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.92 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 0.88 (5.0) | N/mm (pli) | después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
Complementando las capas RO4835 están los laminados 370HR de Isolar, que están diseñados para las aplicaciones de PCB multicapa más exigentes.El material 370HR utiliza un sistema de resina epoxi multifuncional FR-4 patentado a 180 °C Tg que proporciona un rendimiento térmico superior, bajo coeficiente de expansión térmica (CTE) y propiedades excepcionales de resistencia mecánica, química y a la humedad.Los laminados 370HR también ofrecen sólidas características de alta frecuencia..
Al combinar las fortalezas de estas dos tecnologías avanzadas de laminado, el PCB híbrido ofrece una solución sin compromisos que supera las capacidades de los materiales estándar FR-4.Veamos más de cerca algunas de las características clave:
Rendimiento térmico y mecánico excepcional
Una de las principales ventajas de este enfoque híbrido es la capacidad de aprovechar las propiedades térmicas y mecánicas superiores de los laminados 370HR.La temperatura de transición del vidrio de 180 °C (Tg) del material 370HR proporciona una resistencia significativamente mejor a las tensiones térmicas en comparación con el FR-4 convencional, que suele tener una Tg de alrededor de 135°C.
Esta mayor estabilidad térmica se traduce en una mayor fiabilidad, especialmente en aplicaciones que experimentan amplios cambios de temperatura o exposición a niveles elevados de calor.La baja CTE de los laminados 370HR - sólo 13/14 ppm/°C en el eje X/Y (pre-Tg) - también ayuda a minimizar problemas como la delaminación y la deformación del cartón que pueden afectar a los diseños de alta fiabilidad.
Además, las excelentes propiedades químicas y de resistencia a la humedad del material 370HR lo hacen muy adecuado para ambientes hostiles.No es de extrañar que los laminados 370HR de Isolar sean una opción popular para aplicaciones de misión crítica como defensa y aeroespacial..
Rendimiento de alta frecuencia con fabricación rentable
Mientras que los laminados 370HR proporcionan la columna vertebral térmica y mecánica, los materiales RO4835 aportan capacidades excepcionales de alta frecuencia.Las capas RO4835 ofrecen una pérdida de señal extremadamente baja, crucial para maximizar laeficiencia y fidelidad en circuitos digitales y de RF de alta velocidad.
Es importante destacar que los laminados RO4835 comparten propiedades eléctricas y mecánicas similares con el estándar FR-4, lo que permite la fabricación de circuitos rentables utilizando procesos de fabricación bien establecidos.Esto hace que el PCB híbrido sea una opción atractiva para aplicaciones que exigen un rendimiento de RF de vanguardia sin el precio superior asociado con algunos materiales especializados de alta frecuencia.
La combinación de capas RO4835 de baja pérdida y 370HR de alto rendimiento también permite un control de impedancia preciso, con trazas de 50Ω y 100Ω de extremo único implementadas en la capa superior de cobre.Este nivel de flexibilidad de diseño es fundamental para optimizar la integridad de la señal en alta velocidad, circuitos de alta frecuencia.
Confiabilidad y garantía de calidad
Para garantizar que el PCB híbrido cumpla con los estrictos requisitos de las aplicaciones objetivo, los diseñadores han incorporado una variedad de medidas de garantía de calidad.Los tableros son compatibles con RoHS y calificados de inflamabilidad UL 94 V-0., dando a los diseñadores confianza en sus credenciales ambientales y de seguridad.
Se realizan pruebas eléctricas al 100% en cada tabla, proporcionando una capa adicional de seguridad de fiabilidad.Y el uso de la película de cobre tratada por Rogers en las capas RO4835 ayuda a minimizar la pérdida de inserción y mejorar aún más la integridad de la señal.
Empujando los límites del diseño de PCB de alta frecuencia
Al combinar cuidadosamente las fortalezas de las tecnologías de laminado RO4835 de Rogers y 370HR de Isolar, este PCB híbrido eleva el listón para el diseño de circuitos de alta frecuencia y alta confiabilidad.Las propiedades térmicas y mecánicas superiores, junto con un excelente rendimiento de alta frecuencia y una fabricación rentable, hacen que sea una solución ideal para una amplia gama de aplicaciones exigentes.
Desde radares y sensores de automóviles hasta antenas de matriz en fases y amplificadores de potencia, este PCB híbrido demuestra cómo las elecciones de materiales innovadores pueden desbloquear nuevas posibilidades en el diseño de sistemas electrónicos.A medida que la marcha implacable de la tecnología continúa, soluciones como esta sin duda jugarán un papel crucial en empujar los límites de lo que se puede lograr.
