descripción
Materia prima: RO4350B Recuento de capas: 4 capas
Espesor de PCB: 0,8 mm Tamaño de placa de circuito impreso: 120x120mm = 1 Uds.
Máscara de soldadura: verde Serigrafía: Blanco
Peso de cobre: 1oz Acabado superficial: Oro de inmersión
Resaltar:

4 capas de la placa de circuito de múltiples capas

,

placa de circuito de múltiples capas de 0.8m m

,

placa de circuito multi de la capa de 0.8m m



Placa de Circuito Impreso de Alta Frecuencia de 4 Capas Construida Sobre Núcleo de RO4350B de 10mil con Oro de Inmersión para Sistema de Antena Inalámbrica

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

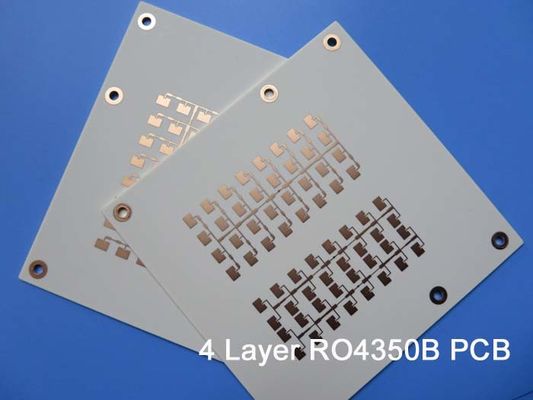

Esta es una placa de circuito impreso de alta frecuencia de 4 capas RO4350B construida sobre 2 núcleos de 10mil, unida por 1 lámina de preimpregnado RO4450F. Según el requisito de transmisión de señal, el preimpregnado puede ser de 1 lámina (4mil), 2 láminas y 3 láminas. Esta placa es para la aplicación de Sistema de Antena Inalámbrica. Tiene un grosor de 0,80 mm, leyenda blanca sobre máscara de soldadura verde cubierta en ambos lados y oro de inmersión en las almohadillas. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Se empaquetan 25 paneles por envío.



RO4350B 4 acoda a la placa de circuito de múltiples capas de 0.8m m con la serigrafía blanca 0



Hoja de parámetros y datos

TAMAÑO DE PCB 120 x 120 mm = 1 ud.
TIPO DE PLACA PCB Multicapa
Número de Capas 4 capas
Componentes de Montaje en Superficie SÍ
Componentes de Agujero Pasante SÍ
ESTRUCTURA DE CAPAS cobre ------- 35um (1 oz) + capa SUPERIOR chapada
RO4350B 0,254 mm
cobre ------- 35um (1 oz) Capa Media 1
RO4450F 0,1016 mm
cobre ------- 35um (1 oz) Capa Media 2
RO4350B 0,254 mm
cobre ------- 35um (1 oz) + capa INFERIOR chapada
TECNOLOGÍA
Pista y Espacio Mínimos: 5,5 mil / 6 mil
Agujeros Mínimos / Máximos: 0,38 mm / 3,72 mm
Número de Agujeros Diferentes: 8
Número de Agujeros de Taladro: 489
Número de Ranuras Fresadas: 0
Número de Recortes Internos: 4
Control de Impedancia: no
Número de Dedos de Oro: 0
MATERIAL DE LA PLACA
Epoxi de Vidrio: RO4350B Tg280°C, er<3,48, Rogers Corp.
Foil externo final: 1,5 oz
Foil interno final: 1 oz
Altura final de la PCB: 0,8 mm ±10%
CHAPADO Y RECUBRIMIENTO
Acabado de Superficie Oro de Inmersión
Aplicación de Máscara de Soldadura: SUPERIOR, 10 micras Mínimo
Color de Máscara de Soldadura: Verde, PSR-2000GT600D, Suministrado por Taiyo.
Tipo de Máscara de Soldadura: LPSM
CONTORNO/CORTE Enrutamiento
MARCADO
Lado de la Leyenda de Componentes SUPERIOR
Color de la Leyenda de Componentes: Blanco, IJR-4000 MW300, marca Taiyo
Nombre o Logo del Fabricante: Marcado en la placa en un área conductora y libre de leyenda
VIA Agujero pasante metalizado (PTH), tamaño mínimo 0,42 mm.
CLASIFICACIÓN DE INFLAMABILIDAD Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIÓN
Dimensión del contorno: 0,0059"
Chapado de la placa: 0,0029"
Tolerancia de taladro: 0,002"
PRUEBA Prueba Eléctrica del 100% antes del envío
TIPO DE ARTEFACTO A SUMINISTRAR archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
ÁREA DE SERVICIO Mundial, Global.



Según las aplicaciones reales, se pueden elegir más capas de preimpregnado, por ejemplo, la siguiente microsección muestra 3 capas de RO4450F.



RO4350B 4 acoda a la placa de circuito de múltiples capas de 0.8m m con la serigrafía blanca 1



Características y beneficios

1) Excelente rendimiento de alta frecuencia del RO4350B;

2) Baja tolerancia y pérdida dieléctrica;

3) Fábrica certificada ISO9000, ISO14001, IAFT16949;

4) Capacidad mensual de 30000 metros cuadrados;

5) 8000 tipos de PCB por mes;



Aplicaciónes

Divisor HDMI, Router 3G, Amplificador WiFi, Dongle USB Bluetooth, Filtro de interferencia, Multiacoplador
