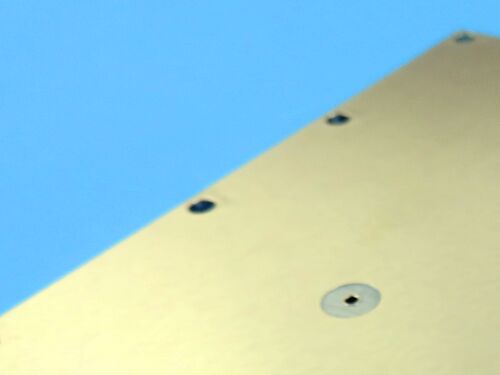

F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño

F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño
F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño

Ampliación de imagen :  F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-470.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1 Uds.
Precio: USD9.99-99.99
Detalles de empaquetado: Bolsas de vacío + cajas de cartón
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000PCS por mes

F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño

descripción
Materia prima: F4BTMS615 Recuento de capas: 2 capas
Espesor de PCB: 0,3 mm Tamaño de placa de circuito impreso: 45,8 mm x 102,1 mm, 1 pieza, con una tolerancia de +/- 0,15 mm
Máscara de soldadura: No Serigrafía: No
Peso de cobre: 1 oz (1,4 mils) para capas exteriores Acabado superficial: Inmersión lata
Resaltar:

Placas de PCB RF de doble capa

,

0.3 mm PCB de plomo de inmersión

,

20um a través del revestimiento de PCB

Esta PCB rígida de 2 capas cumple con los estándares industriales internacionales para garantizar un rendimiento fiable. Adopta F4BTMS615 como su sustrato base, que está diseñado específicamente para cumplir con los estrictos requisitos de las aplicaciones aeroespaciales, de microondas y de RF, alardeando de propiedades eléctricas, mecánicas y térmicas superiores.



Especificación de PCB

Artículo Detalles
Material Base F4BTMS615
Número de Capas 2 capas
Dimensiones de la Placa 45,8 mm x 102,1 mm, 1 pieza, con una tolerancia de +/- 0,15 mm
Trazo/Espacio Mínimo 4/5 mils
Tamaño Mínimo de Agujero 0,3 mm
Grosor de Placa Terminada 0,3 mm
Peso de Cobre Terminado 1 oz (1,4 mils) para capas exteriores
Grosor del Recubrimiento de Vías 20 μm
Acabado Superficial Estaño por Inmersión
Serigrafía No se aplica serigrafía en la capa superior ni en la inferior
Máscara de Soldadura No se aplica máscara de soldadura en la capa superior ni en la inferior
Control de Calidad Se realiza una prueba eléctrica del 100% antes del envío



Pila de PCB-arriba

La PCB rígida de 2 capas está diseñada con una estructura de pila optimizada, que se personaliza para mejorar la estabilidad mecánica, el rendimiento eléctrico y la conductividad térmica. Las capas de arriba a abajo son las siguientes:

Capa Especificaciones
Capa de Cobre 1 35 μm
Núcleo F4BTMS615 0,254 mm (10 mil)
Capa de Cobre 2 35 μm



Estándar de Arte y Calidad

Formato de Arte Suministrado: Gerber RS-274-X, el estándar global de la industria para la fabricación de PCB, lo que garantiza la compatibilidad con equipos y software convencionales para una transmisión precisa de datos de diseño y una reducción de las desviaciones.



Estándar de Calidad: IPC-Class-2, un punto de referencia ampliamente aceptado con requisitos estrictos para el material, las dimensiones, el rendimiento eléctrico y mecánico para satisfacer aplicaciones electrónicas de alto rendimiento con fiabilidad moderada.



F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño 0



Disponibilidad

Esta PCB se ofrece para envío global, con soporte para logística internacional para satisfacer las diversas necesidades de proyectos en el extranjero y garantizar una entrega rápida.



Introducción al Material Base F4BTMS

La serie F4BTMS es una iteración mejorada de la serie F4BTM, con avances tecnológicos en la formulación de materiales y técnicas de fabricación. Al agregar una cantidad sustancial de cerámicas y reforzar con tela de fibra de vidrio ultrafina y ultrafina, el rendimiento del material se ha mejorado significativamente y ofrece una gama más amplia de constantes dieléctricas. Es un material de alta fiabilidad adecuado para uso aeroespacial y puede servir como sustituto de productos extranjeros similares.



Mediante la integración de una pequeña cantidad de tela de fibra de vidrio ultrafina y ultrafina y una gran cantidad de nano-cerámicas especiales dispersas uniformemente mezcladas con resina de politetrafluoroetileno, el material reduce el impacto adverso de la fibra de vidrio en la propagación de ondas electromagnéticas. Esto conduce a una menor pérdida dieléctrica, una mejor estabilidad dimensional, una menor anisotropía X/Y/Z, un rango de frecuencia utilizable ampliado, una mayor resistencia eléctrica y una mayor conductividad térmica. Además, posee un excelente bajo coeficiente de expansión térmica y características estables de temperatura dieléctrica. La serie F4BTMS está equipada de serie con lámina de cobre RTF de baja rugosidad, que reduce la pérdida del conductor y garantiza una excelente resistencia al pelado, y es compatible con sustratos de cobre y aluminio.



Características Clave del Material F4BTMS615

Características Clave Especificaciones y Descripciones
Constante Dieléctrica (Dk) 6,15 a 10 GHz
Factor de Disipación 0,0020 a 10 GHz; 0,0023 a 20 GHz
Coeficiente de Expansión Térmica (CTE) Eje X: 10 ppm/°C; Eje Y: 12 ppm/°C; Eje Z: 40 ppm/°C (-55°C a 288°C)
Coeficiente Térmico de Dk -96 ppm/°C (-55°C a 150°C)
Conductividad Térmica 0,67 W/mk
Absorción de Humedad 0,1%



Aplicaciones Típicas

-Equipos aeroespaciales, equipos espaciales y de cabina

-Dispositivos de microondas y RF

-Radar, radar militar

-Redes de alimentación

-Antenas sensibles a la fase, antenas de phased array

-Comunicaciones por satélite y otras aplicaciones relacionadas



Conclusión

Esta PCB rígida de 2 capas demuestra un rendimiento excepcional de alta frecuencia, estabilidad estructural y fabricabilidad, respaldado por las propiedades superiores del material F4BTMS615 y estrictas medidas de control de calidad pre-envío.



Estas características la convierten en una opción ideal y fiable para fabricantes globales involucrados en proyectos aeroespaciales, de microondas, radar y comunicaciones por satélite, especialmente aquellos que exigen propiedades dieléctricas estables, baja pérdida y excelente estabilidad dimensional.



F4BTMS615 PCB de doble capa de 0,3 mm 20um a través del revestimiento por inmersión de estaño 1
