Cuatro capas MT77 PCB 0,5 oz / 1 oz de cobre inmersión de plata acabado

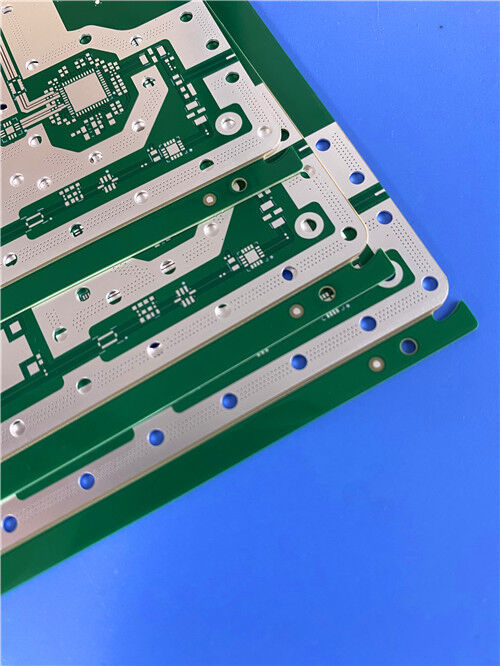

Este PCB de 4 capas emplea laminados Astra MT77 y 1078 MT77 prepreg, con plata de inmersión (Ag) como acabado de la superficie.y un espesor de cartón acabado de 0.574mm. El producto adopta una máscara de soldadura verde con serigrafía blanca e incorpora vías cubiertas llenas de resina de 0,25mm.Los laminados Astra MT77 ofrecen una estabilidad eléctrica excepcional y un rendimiento de pérdida ultrabaja, que sirve como una alternativa rentable a los materiales de PTFE.

Especificaciones de los PCB

- ¿ Qué pasa?-hacia arriba Configuración

Astra MT77 Propiedades del material laminado

Los materiales laminados Astra MT77 presentan propiedades eléctricas excepcionales con una alta estabilidad en un amplio rango de frecuencia y temperatura,lo que los hace ideales para los diseños de circuitos impresos de RF / microondas comerciales modernosLas principales ventajas incluyen:

-Constante dieléctrica estable (Dk): la constante dieléctrica mantiene la estabilidad entre -40°C y +140°C, incluso a frecuencias hasta la banda W (75GHz~110GHz),garantizar un rendimiento de transmisión de señal constante en entornos de funcionamiento extremos.

- Factor de disipación ultra-bajo (Df): con un valor de Df de 0.0017, Astra MT77 minimiza la atenuación de la señal y la pérdida de energía, superando los materiales convencionales y soportando la transmisión de señales RF / microondas de alta fidelidad.

-Eficacia en términos de costes: como alternativa de alto rendimiento al PTFE y a otros laminados de microondas comerciales, el MT77 equilibra propiedades eléctricas superiores con costes competitivos,adecuado para aplicaciones de RF producidas en serie.

- Versatilidad de aplicación: especialmente adecuado para antenas largas y sistemas de radar de automóviles, incluido el control de crucero adaptativo, detección previa a un choque, monitoreo de puntos ciegos, advertencia de salida del carril,y sistemas de parada y marcha.

¿Qué es Resina Rellena y Tapada Via?

La resina llena y cubierta es un proceso de fabricación de PCB de precisión diseñado para aplicaciones de alta densidad y alta frecuencia,que consiste en llenar el orificio vía con resina aislante y tapar ambos lados para garantizar la planitud y el rendimientoLos detalles clave son los siguientes:

Principio del proceso: Primero, se perforan vías de 0,25 mm a través de las capas de PCB; luego, se inyecta resina aislante resistente a altas temperaturas en las vías para llenar completamente los agujeros, eliminando los huecos de aire.Después de curado, la superficie de la resina se machaca plana y se cubre con una fina capa de cobre o máscara de soldadura para lograr una superficie lisa consistente con el PCB.

Funciones básicas:

- Previene la soldadura de puentes durante la tecnología de montaje superficial (SMT) eliminando a través de agujeros que pueden atrapar la pasta de soldadura.

- Reduce la reflexión de la señal y el ruido cruzado en los circuitos de RF/microondas, garantizando la integridad estable de la señal a altas frecuencias.

- Mejora la resistencia mecánica de la estructura vía, evitando el agrietamiento o la delaminación bajo ciclos térmicos y vibraciones.

- Permite la aplicación uniforme de máscaras de soldadura y una superficie plana, facilitando la colocación precisa de componentes para diseños de alta densidad.

Aplicabilidad para los PCB MT77:Para los circuitos de RF/microondas que utilizan material MT77, las vías llenas de resina y cubiertas complementan las propiedades de baja pérdida del material.evitar la degradación de la señal causada por las discontinuidades vía y garantizar que el PCB cumpla con los estrictos requisitos de rendimiento de los sistemas de radar y antena de automóviles.

Calidad y ámbito de aplicación

Las aplicaciones típicas se centran en los sistemas de RF/microondas automotrices, incluido el control de crucero adaptativo (ACC), los módulos de detección previa al choque, los sensores de detección de punto ciego (BSD),Sistemas de advertencia de salida del carril (LDW)También es adecuado para otros dispositivos comerciales de RF que requieren un rendimiento eléctrico estable en amplios rangos de frecuencia y temperatura.Este PCB está disponible en todo el mundo, apoyando las demandas globales de proyectos de electrónica automotriz y asegurando la entrega oportuna.
