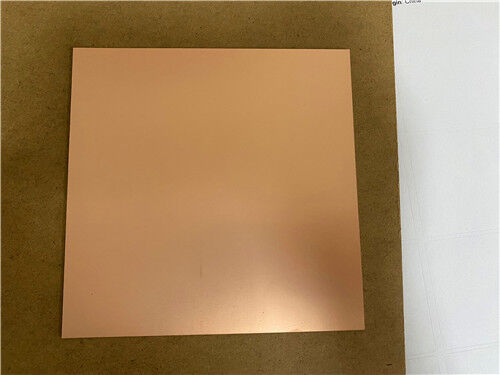

El F4BME217 de Wangling es un laminado compuesto de PTFE de alto rendimiento diseñado para aplicaciones de RF y microondas exigentes. Formulado con precisión a partir de tela de fibra de vidrio tejida, resina de PTFE y película, ofrece propiedades eléctricas superiores y consistentes.
Este material de última generación supera significativamente a su predecesor, el F4B220, ofreciendo menor pérdida dieléctrica, mayor resistencia de aislamiento y mayor estabilidad. Sirve como un sustituto nacional confiable y de alto rendimiento para laminados importados comparables.
Variantes clave del material:
La formulación dieléctrica central está disponible en dos configuraciones de lámina de cobre para adaptarse a las necesidades específicas de la aplicación:
F4BM217: Revestido con lámina de cobre electrodepositada (ED) estándar. Esta es una solución rentable para aplicaciones de alta frecuencia estándar donde la intermodulación pasiva (PIM) baja no es crítica.
F4BME217: Revestido con cobre de lámina tratada inversamente (RTF). Esta configuración proporciona un rendimiento PIM bajo superior, permite un grabado más preciso para circuitos de línea fina y reduce la pérdida del conductor, lo que la hace ideal para diseños de alta precisión.
Rendimiento a medida a través de la ciencia de los materiales:
Las propiedades eléctricas y mecánicas del F4BME217 se ajustan con precisión ajustando la proporción de PTFE a tela de fibra de vidrio dentro del compuesto. Esto permite constantes dieléctricas controladas manteniendo al mismo tiempo características de baja pérdida y una mayor estabilidad dimensional.
Se logra una constante dieléctrica más alta al aumentar el contenido de fibra de vidrio, lo que mejora la estabilidad dimensional, reduce el coeficiente de expansión térmica y reduce la deriva de temperatura.
Este ajuste implica un compromiso equilibrado, ya que una mayor proporción de fibra de vidrio puede resultar en un aumento marginal en la pérdida dieléctrica.
Esta flexibilidad de diseño permite a los ingenieros seleccionar el grado de material óptimo para un equilibrio perfecto entre rendimiento eléctrico, robustez mecánica y requisitos de procesamiento.
Casos de aplicación típicos
-Microondas, RF y radar
-Desfasadores, componentes pasivos
-Divisores de potencia, acopladores, combinadores
-Redes de alimentación, antenas de matriz en fase
-Comunicación por satélite, antenas de estación base
| Parámetros técnicos del producto |
Modelo del producto y hoja de datos |
| Características del producto |
Condiciones de prueba |
Unidad |
F4BME217 |
| Constante dieléctrica (típica) |
10GHz |
/ |
2.17 |
| Tolerancia de la constante dieléctrica |
/ |
/ |
±0.04 |
| Tangente de pérdida (típica) |
10GHz |
/ |
0.001 |
| 20GHz |
/ |
0.0014 |
| Coeficiente de temperatura de la constante dieléctrica |
-55ºC～150ºC |
PPM/℃ |
-150 |
| Resistencia al pelado |
1 OZ F4BM |
N/mm |
>1.8 |
| 1 OZ F4BME |
N/mm |
>1.6 |
| Resistividad volumétrica |
Condición estándar |
MΩ.cm |
≥6×10^6 |
| Resistividad superficial |
Condición estándar |
MΩ |
≥1×10^6 |
| Resistencia eléctrica (dirección Z) |
5KW,500V/s |
KV/mm |
>23 |
| Tensión de ruptura (dirección XY) |
5KW,500V/s |
KV |
>30 |
| Coeficiente de expansión térmica |
Dirección XY |
-55 º~288ºC |
ppm/ºC |
25, 34 |
| Dirección Z |
-55 º~288ºC |
ppm/ºC |
240 |
| Estrés térmico |
260℃, 10s,3 veces |
Sin delaminación |
| Absorción de agua |
20±2℃, 24 horas |
% |
≤0.08 |
| Densidad |
Temperatura ambiente |
g/cm3 |
2.17 |
| Temperatura de funcionamiento a largo plazo |
Cámara de alta-baja temperatura |
℃ |
-55～+260 |
| Conductividad térmica |
Dirección Z |
W/(M.K) |
0.24 |
| PIM |
Solo aplicable a F4BME |
dBc |
≤-159 |
| Inflamabilidad |
/ |
UL-94 |
V-0 |
| Composición del material |
PTFE, tela de fibra de vidrio
F4BM emparejado con lámina de cobre ED, F4BME emparejado con lámina de cobre tratada inversamente (RTF). |
