TLX-9 Material de PCB laminados de alta frecuencia de hoja recubierta de cobre

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

Se trata de la TLX-9

Espesor del laminado:

0,0050'' - 0,0190'' 0,13 mm – 0,48 mm 0,0200'' - 0,0300'' 0,50 mm –

Tamaño laminado:

12'' x 18'' 304mm x 457mm 16'' x 18'' 406mm x 457mm 18'' x 2

Peso de cobre:

CH 1/2 oz./sq. pies ~ 0,0007'' ~18 μm C1 1 oz./sq. pies ~ 0,0014'' ~ 35 μm C2 2 oz./

Resaltar:

Laminados de PCB de alta frecuencia TLX-9

material de placa de PCB revestido de cobre

laminados revestidos de cobre de alta frecuencia

Descripción del Producto

TLX-9 es un laminado de PTFE/vidrio tejido revestido de cobre fabricado por Taconic, una empresa con más de 35 años de experiencia en el recubrimiento de tejidos de fibra de vidrio con PTFE (politetrafluoroetileno).Esta experiencia permite que el TLX-9 tenga propiedades eléctricas y mecánicas excepcionalmente bien controladas..

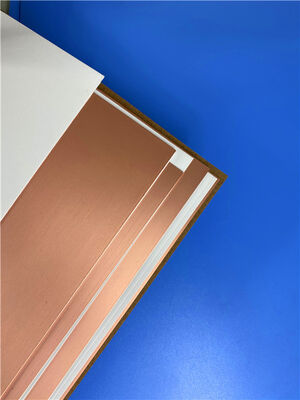

TLX-9 Material de PCB laminados de alta frecuencia de hoja recubierta de cobre 0

Principales especificaciones eléctricas

Constante dieléctrica (Dk): 2.5; puede especificarse en cualquier lugar dentro de este intervalo con una tolerancia de ±0.04.

Factor de disipación (Df): Aproximadamente 0,0019 cuando se mide a 10 GHz.

Procesable y estabilidad dimensional

Los laminados TLX (incluyendo TLX-9) pueden ser cortados, perforados, fresados y revestidos utilizando métodos estándar para materiales de fibra de vidrio PTFE/tejidos.Son dimensionalmente estables y no presentan prácticamente ninguna absorción de humedad durante los procesos de fabricación.

Opciones de revestimiento de cobre

Los laminados TLX generalmente se ordenan con cobre electrodepositado de 1/2, 1 o 2 onzas en uno o ambos lados.

Aplicaciones típicas

Los laminados TLX-9 son adecuados para una amplia gama de aplicaciones de alta frecuencia y microondas, incluyendo:

Los LNA (amplificadores de bajo ruido), los LNB (bloques de bajo ruido) y los LNC (convertidores de bajo ruido)
Antenas de gran formato PCS/PCN
Amplificadores de alta potencia
Componentes pasivos
Sistemas de radar
Antennas de matriz en fase
Sistemas de comunicación móvil
Equipo de ensayo de microondas
Aparatos de transmisión de microondas
Componentes de RF

TLX-9 TÍPICO Los valores
Propiedad	Método de ensayo	Unidades	Valor	Unidades	Valor
Constante dieléctrica @ 10 GHz	Se aplicará el procedimiento siguiente:2.5.5.5		2.50		2.50
Factor de disipación @ 10 GHz	Se aplicará el procedimiento siguiente:2.5.5.5		0.0019		0.0019
Absorción de humedad	Se aplicará el procedimiento siguiente:2.6.2.1	%	El valor de las emisiones02	%	El valor de las emisiones02
Descomposición dieléctrica	IPC-TM 650 2.5.6	el kV	> 60 años	el kV	> 60 años
Resistencia por volumen	Se aplicará el procedimiento siguiente:2.5.17.1	Mohm/cm	107	Mohm/cm	107
Resistencia de la superficie	Se aplicará el procedimiento siguiente:2.5.17.1	¿ Qué es eso?	107	¿ Qué es eso?	107
Resistencia al arco	IPC-TM 650 2.5.1	segundos	> 180	segundos	> 180
Fuerza de flexión longitudinal	IPC-TM 650 2.4.4	En libras.	> 23 años000	N/mm2	>159
Fuerza de flexión transversal	IPC-TM 650 2.4.4	En libras.	> 19 años000	N/mm2	>131
Resistencia a la descamación (1 oz de cobre)	IPC-TM 650 2.4.8	Libras / lineal dentro.	12.0	N/mm	2.1
Conductividad térmica	Las demás partidas	El valor de las emisiones de CO2	0.19	El valor de las emisiones de CO2	0.19
ETC x-y	Se aplicarán los siguientes requisitos:	ppm/°C	9 a 12	ppm/°C	9 a 12
z ETC	Se aplicarán los siguientes requisitos:	ppm/°C	Entre el 130 y el 145	ppm/°C	Entre el 130 y el 145
Calificación de inflamabilidad UL-94	El número de certificado es:		V-0		V-0
