RT / Duroid 5880LZ Laminados de alta frecuencia, lámina revestida de cobre para PCB

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío+cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 unidades por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

Rogers RT/duroid 5880LZ

Espesor del laminado:

0,010” (0,252 mm) +/- 0,0007” 0,020” (0,508 mm) +/- 0,0015” 0,050” (1,270 mm) +/- 0,0015”

Tamaño laminado:

12” X 18” (305 mm X 457 mm) 24” X 18” (610 mm X 457 mm)

Peso de cobre:

½ oz (18 mm) HH/HH; 1 onza (35 µm) H1/H1

Resaltar:

Laminados de alta frecuencia Duroid 5880LZ

Laminados de alta frecuencia RT

Laminados de alta frecuencia para PCB

Descripción del Producto

Los laminados RT/duroid® 5880LZ son compuestos de PTFE llenos de ingeniería, construidos específicamente para aplicaciones de circuitos de precisión de rayas y microrrasas.

Un sistema de relleno único produce un material ligero y de baja densidad ideal para diseños de alto rendimiento donde el peso es un factor crítico.

Estos laminados ofrecen una constante dieléctrica muy baja y estable, que es muy uniforme en todos los paneles y permanece constante en un amplio rango de frecuencia.Combinado con un factor de disipación excepcionalmente bajo, esta estabilidad eléctrica hace que el RT/duroide 5880LZ sea adecuado para aplicaciones que se extienden a la banda Ku y más allá.

Desde el punto de vista de la fabricación, los laminados RT/duroide 5880LZ son fáciles de cortar, cortar y mecanizar.con un contenido de nitrógeno en peso superior o igual a 10%, pero no superior a 50%, el revestimiento y los procesos de preparación de agujeros.

Para garantizar un rendimiento óptimo, especifique lo siguiente al ordenar:
- espesor dieléctrico y tolerancia
- Tipo de lámina de cobre depositada por electrodos
-Peso de las láminas de cobre

Propiedad	Valor típico	Dirección	Unidades	Condición	Método de ensayo
Proceso de constante dieléctrica	2.00 ± 0.04	Z.	-	10 GHz y 23°C	Se trata de un sistema de control de las emisiones de gases de escape.5.5.5](2.5.5.5)
Diseño de la constante dieléctrica	2.00	Z.	-	8 GHz - 40 GHz	Método de longitud de fase diferencial
Factor de disipación Tipo de producto - ¿ Qué es?	0.0021 0.0027	Z.	-	10 GHz y 23°C	Se trata de un sistema de control de las emisiones de gases de escape.5.5.5](2.5.5.5)
Coeficiente térmico de la constante dieléctrica	+20	Z.	ppm/°C	-50 °C a 150 °C, 10 GHz	Se trata de un sistema de control de las emisiones de gases de escape.5.5.5](2.5.5.5)
Resistencia por volumen	1.74X10⁷	-	En el caso de los productos	En el caso de la Comisión:	Se trata de un sistema de control de las emisiones de gases de escape.5.17.1](2.5.17.1)
Resistencia de la superficie	2.08X10⁶	-	¿ Qué es eso?	En el caso de la Comisión:	Se trata de un sistema de control de las emisiones de gases de escape.5.17.1](2.5.17.1)
Fuerza eléctrica	40	-	el kV	D48/50 y D48/50	Se trata de un sistema de control basado en el código IPC-TM-650.5.6
Estabilidad dimensional	- No hay nada.38	X, Y	%	-	Se trata de un sistema de control basado en el código IPC-TM-650.4.39A
Absorción de humedad	0.31	-	%	24 horas/23°C	Se trata de un sistema de control de las emisiones de gases de escape.6.2.1](2.6.2.1)
Conductividad térmica	0.33	Z.	El valor de las emisiones de CO2	80 °C	Las demás partidas
Coeficiente de expansión térmica	54, 47 40	X, Y Z.	ppm/°C	0 a 150 °C	Se trata de un sistema de control basado en el código IPC-TM-650.4.41
Desgasificación LTR El CVCM El WVR	0.01 0.01 0.01	-	%	-	Las demás partidas
Densidad	1.4	-	Gm/cm3	-	Las demás partidas
Resistencia de la cáscara de cobre	> 4 años0	-	Plí	-	Se trata de un sistema de control basado en el código IPC-TM-650.4.8
Flamabilidad	V-0	-	-	-	Sección 94
Compatibilidad del proceso libre de plomo	- Sí, es cierto.	-	-	-	-

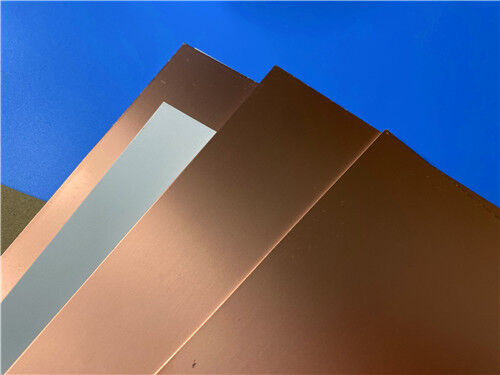

RT / Duroid 5880LZ Laminados de alta frecuencia, lámina revestida de cobre para PCB 0

Características:
• Constante dieléctrica más baja disponible
• ETE bajo del eje Z
• Ligero / baja densidad
• Propiedades eléctricas uniformes en un amplio rango de frecuencias

Algunas aplicaciones típicas:
• Sistema de antenas en el aire
• Redes de alimentación ligeras
• Sistemas de radar militares
• Sistemas de guía de misiles
• Antenas de radio digitales punto a punto
