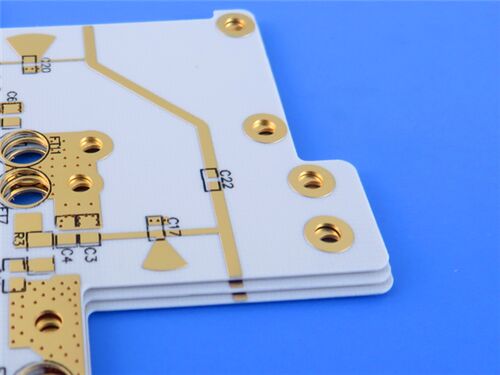

Esta PCB rígida de 2 capas adopta Rogers RO4835, un laminado de hidrocarburo estable a altas temperaturas y resistente a la oxidación. Específicamente diseñada para cumplir con los rigurosos requisitos de transmisión de señales de RF de alta frecuencia, es altamente aplicable a sistemas de radar y sensores automotrices.
Especificaciones de la PCB
| Parámetro |
Detalles |
| Recuento de capas |
2 capas (estructura rígida) |
| Material base |
Rogers RO4835 |
| Dimensiones de la placa |
32,9 mm × 60,35 mm por pieza (1PCS), tolerancia ±0,15 mm |
| Trazo/Espacio mínimo |
6 mils (trazo) / 6 mils (espacio) |
| Tamaño mínimo del orificio |
0,2 mm |
| Vías |
Sin vías ciegas ni enterradas; Vías totales: 12; Grosor del revestimiento de las vías: 20 μm |
| Grosor final de la placa |
0,24 mm |
| Peso final del cobre |
1 oz (1,4 mils) para todas las capas |
| Acabado de la superficie |
Oro por inmersión |
| Serigrafía |
Sin serigrafía en la capa superior; Sin serigrafía en la capa inferior; Sin serigrafía en las almohadillas de soldadura |
| Máscara de soldadura |
Sin máscara de soldadura en la capa superior; Sin máscara de soldadura en la capa inferior |
| Garantía de calidad |
Prueba eléctrica al 100% |
Apilamiento de la PCB
| Nombre de la capa |
Material |
Grosor |
| Capa superior de cobre |
Cobre acabado |
35 μm |
| Núcleo del sustrato |
Dieléctrico Rogers RO4835 |
0,168 mm (6,6 mil) |
| Capa inferior de cobre |
Cobre acabado |
35 μm |
Introducción al material Rogers RO4835
El laminado RO4835 de Rogers ofrece una mayor estabilidad a altas temperaturas y es más resistente a la oxidación que otros materiales de hidrocarburo. Los laminados RO4835 comparten propiedades eléctricas y mecánicas similares con los laminados RO4350B y están diseñados para un rendimiento de alta frecuencia y una fabricación de circuitos rentable. Utiliza procesos estándar de epoxi/vidrio (FR-4) y tiene un precio competitivo.
Los laminados RO4835 son un material de baja pérdida que ofrece una fabricación de circuitos de bajo costo. Estos laminados están disponibles con la lámina de cobre tratada con LoPro Reverse patentada por Rogers, ideal para aplicaciones que requieren baja pérdida de inserción.
Características clave del material
| Característica |
Especificación/Descripción |
| Composición del material |
Laminado de hidrocarburo estable a altas temperaturas Rogers RO4835 |
| Cumplimiento |
Cumple con RoHS para aplicaciones que requieren UL 94 V-0; Cumple con IPC-4103 |
| Constante dieléctrica (Dk) |
3,48 ± 0,05 |
| Factor de disipación |
0,0037 a 10 GHz |
| Temperatura de transición vítrea (Tg) |
>280 °C (TMA) |
| Coeficiente de expansión térmica (CTE) |
Eje X: 10 ppm/°C; Eje Y: 12 ppm/°C; Eje Z: 31 ppm/°C |
| Ventaja del acabado superficial |
El oro por inmersión garantiza una excelente soldabilidad, resistencia a la corrosión y un rendimiento de unión fiable |
Beneficios principales
Resistencia a la oxidación mejorada: Superior a los materiales de microondas termoestables típicos.
Adecuación para alto volumen: Para aplicaciones de alto volumen y sensibles al rendimiento.
Rendimiento de baja pérdida: Excelente rendimiento eléctrico para altas frecuencias, ideal para uso automotriz.
Tolerancia Dk ajustada: Permite líneas de transmisión de impedancia controlada.
Compatible con sin plomo: Sin ampollas/delaminación en el procesamiento sin plomo.
Orificios pasantes chapados fiables: La baja expansión en el eje Z garantiza la fiabilidad.
Procesamiento estable: Baja expansión en el plano para temperaturas de procesamiento estables.
Rentable: Compatible con FR-4 estándar, con precios competitivos.
Calidad Estándar & Disponibilidad
Estándar aceptado: Cumple con IPC-Class-2, lo que garantiza una calidad constante a través de un riguroso control de procesos y una verificación eléctrica al 100%.
Área de servicio: Cobertura de servicio en todo el mundo, lo que permite una entrega oportuna y un soporte posventa eficiente para clientes internacionales.
Aplicaciones típicas
Radar y sensores automotrices
Microondas punto a punto
Amplificadores de potencia
Radar de matriz en fase
Componentes de RF
Resumen
Al aprovechar las propiedades superiores de RO4835 (estabilidad mejorada a altas temperaturas, excelente resistencia a la oxidación, baja pérdida, tolerancia Dk ajustada), la compatibilidad con el proceso FR-4 estándar y el estricto cumplimiento de los estándares IPC-Class-2, cumple eficazmente con los requisitos de transmisión de señales de alta frecuencia de varios sistemas de RF de precisión. Con su precio competitivo y cobertura de servicio en todo el mundo, esta PCB sirve como una opción confiable para la producción de alto volumen de dispositivos de RF de precisión.
