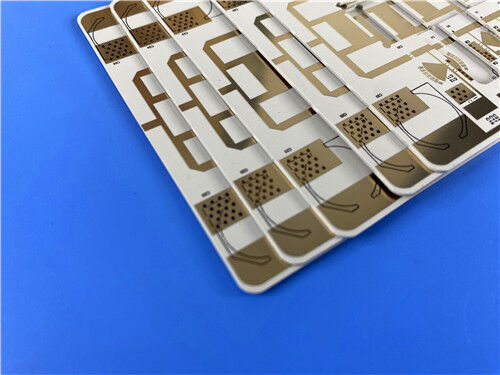

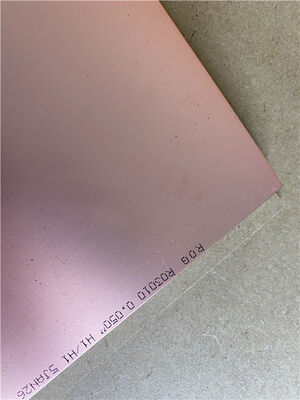

RO3010 PCB de doble cara Substrato de 50 milímetros con pantalla de seda negra

Esta PCB es una placa de circuito rígida de doble cara fabricada con material compuesto de PTFE relleno de cerámica Rogers RO3010, un material base de alto rendimiento conocido por su excelente estabilidad dieléctrica y fiabilidad mecánica. Esta PCB presenta un grosor de placa de 1,3 mm, un peso de cobre de 1 oz en las capas exteriores y un acabado superficial EPIG (sin níquel), lo que garantiza un rendimiento fiable y compatibilidad para diversas aplicaciones electrónicas profesionales que requieren precisión y estabilidad.

Detalles de la PCB

Pila de PCB-arriba

Esta es una PCB rígida de 2 capas con la siguiente estructura de pila (de arriba a abajo):

Arte yCalidadTamaños de panel estándar

El arte suministrado para esta PCB sigue el formato Gerber RS-274-X, que es el formato de archivo estándar de la industria para la fabricación de PCB. Además, la PCB cumple con el estándar IPC-Clase-2, un estándar de calidad ampliamente reconocido que especifica los requisitos de rendimiento y fiabilidad aceptables para componentes electrónicos, asegurando que la PCB cumpla los criterios necesarios para aplicaciones comerciales e industriales.

Disponibilidad

Esta PCB se ofrece para disponibilidad global, abarcando todas las principales regiones y mercados del mundo. Su accesibilidad mundial garantiza que los clientes de diversos países e industrias puedan obtener el producto con fiabilidad constante y entrega oportuna, atendiendo tanto a los requisitos de prototipado de pequeños lotes como a los pedidos de producción de gran volumen.

Introducción a RO3010

Los materiales de circuito de alto rendimiento Rogers RO3010 son compuestos de PTFE rellenos de cerámica, que presentan una mayor constante dieléctrica al tiempo que mantienen una estabilidad excepcional. Estos productos a precios competitivos ofrecen una excelente fiabilidad mecánica y eléctrica. Su estabilidad inherente agiliza el diseño de componentes de banda ancha y permite que los materiales funcionen eficazmente en un amplio rango de frecuencias y una gran variedad de aplicaciones. Estas características hacen que los laminados RO3010 sean una opción ideal para la miniaturización de circuitos.UnidadesEl sustrato RO3010 demuestra una excelente estabilidad dimensional, con un coeficiente de expansión térmica (CTE) perfectamente adaptado al cobre, lo que garantiza una mínima deformación térmica y una integridad estructural a largo plazo.

El laminado presenta un precio rentable, lo que lo hace muy adecuado para procesos de fabricación de gran volumen sin comprometer el rendimiento o la calidad.

El material RO3010 se fabrica de acuerdo con las normas del sistema de gestión de calidad ISO 9001, lo que garantiza una calidad de producto y una trazabilidad constantes.

El sustrato es totalmente compatible con diseños de placas de circuito impreso (PCB) multicapa, lo que proporciona una mayor flexibilidad para la integración de circuitos complejos.

Aplicaciones típicas

Aplicaciones de radar automotriz

Antenas de satélite de posicionamiento global

• Sistemas de telecomunicaciones celulares: amplificadores de potencia y antenas
• Antena de parche para comunicaciones inalámbricas
• Satélites de transmisión directa
• Enlace de datos en sistemas de cable
• Lectores de medidores remotos
• Placas de fondo de potencia
• RO301
• 0

Laminados de alta frecuenciaLos materiales de circuito de alta frecuencia RO3010 son compuestos de PTFE rellenos de cerámica diseñados específicamente para aplicaciones comerciales de microondas y RF. Esta serie de productos combina una estabilidad eléctrica y mecánica excepcional con precios competitivos. Los laminados de la serie RO3000 son materiales de circuito a base de PTFE rellenos de cerámica. Sus propiedades mecánicas se mantienen constantes independientemente de la constante dieléctrica elegida, lo que permite a los diseñadores desarrollar placas multicapa que incorporan materiales con diferentes constantes dieléctricas en capas individuales, sin riesgo de deformación o problemas de fiabilidad.Los laminados RO3010 se pueden procesar en placas de circuito impreso utilizando técnicas de fabricación de placas de circuito de PTFE estándar.
