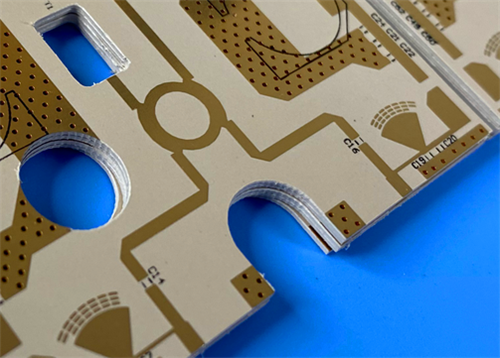

Esta PCB rígida de alta frecuencia de 2 capas personalizada utiliza RogersDiClad 527Sustrato de PTFE reforzado con fibra de vidrio, diseñado para aplicaciones de circuitos de microondas y RF de alta precisión y baja pérdida. La placa está construida con un acabado de superficie de oro por inmersión, serigrafía negra en la capa superior, sin serigrafía inferior y una estructura sin máscara de soldadura de doble cara.
Especificación de PCB
| Elemento de parámetro |
Especificación |
| Materia prima |
Material compuesto de PTFE de alta frecuencia Rogers DiClad 527 |
| Recuento de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
49,63 mm × 91,54 mm (1 pieza), tolerancia dimensional: ±0,15 mm |
| Seguimiento/espacio mínimo |
4 mil / 6 mil |
| Tamaño mínimo del orificio mecánico |
0,3 mm |
| Vía tipo |
No se adoptaron vías ciegas; sólo se utilizan vías de orificio pasante |
| Grosor del tablero terminado |
0,6 mm |
| Peso de cobre acabado de la capa exterior |
1 onza (1,4 mil) |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Oro de inmersión |
| Capa de serigrafía |
Serigrafía negra en la superficie superior; sin serigrafía en la superficie inferior |
| Capa de máscara de soldadura |
Sin máscara de soldadura superior e inferior |
| Prueba de calidad |
Pruebas 100% eléctricas antes del envío. |
Estructura de apilamiento de capas de PCB
| Nombre de capa |
Especificación |
| Capa de cobre 1 (capa superior) |
Espesor de cobre acabado de 35 μm. |
| Núcleo dieléctrico |
Material de alta frecuencia Rogers DiClad 527, 0,508 mm (20 mil) de espesor |
| Capa de cobre 2 (capa inferior) |
Espesor de cobre acabado de 35 μm. |
Ilustraciones y estándares de calidad
Formato de material gráfico: los archivos de fabricación se suministran en formato estándar Gerber RS-274-X, la especificación universal de la industria que garantiza un patrón de circuito preciso y una total compatibilidad de producción.
Estándar de calidad: Cada PCB cumple con los estándares de confiabilidad IPC-Clase-2, lo que garantiza los requisitos de rendimiento y durabilidad para aplicaciones electrónicas comerciales e industriales.
Cobertura de suministro: envíos globales y cronogramas de entrega flexibles están disponibles para adaptarse a los distintos cronogramas de los proyectos, lo que respalda un suministro mundial estable.
Descripción general del material DiClad 527
Rogers DiClad 527 es un sustrato compuesto de PTFE reforzado con fibra de vidrio tejido de alto rendimiento especialmente desarrollado para la fabricación de PCB de alta frecuencia. Con una proporción de fibra de vidrio a PTFE calibrada con precisión, este material ofrece una constante dieléctrica estable y una estabilidad dimensional superior en comparación con los sustratos de PTFE tradicionales. Su refinada composición estructural garantiza un registro preciso del circuito y un rendimiento eléctrico constante para diseños avanzados de circuitos de alta frecuencia.
Características de rendimiento del material central
1. Propiedades dieléctricas estables de bajas pérdidas
Mantiene una constante dieléctrica estable que oscila entre 2,4 y 2,6 tanto a 1 MHz como a 10 GHz, junto con un factor de disipación ultrabajo de 0,0017 a 10 GHz, lo que minimiza eficazmente la atenuación de la señal de alta frecuencia y la distorsión de fase.
2. Estabilidad dieléctrica térmica confiable
El material exhibe un coeficiente térmico constante de constante dieléctrica de -153 ppm/°C en un amplio rango de temperatura de -10°C a 140°C, lo que mantiene un rendimiento dieléctrico estable en entornos térmicos fluctuantes.
3. Excelente estabilidad estructural
Su coeficiente de expansión térmica bien combinado ofrece características de expansión térmica equilibradas, lo que reduce significativamente el estrés térmico y la deformación estructural durante los ciclos de temperatura, lo que garantiza una excelente confiabilidad mecánica a largo plazo.
4. Adaptabilidad ambiental superior
Con una tasa de absorción de humedad ultrabaja del 0,03%, el material genera una variación de rendimiento insignificante en condiciones de alta humedad, mientras que su excelente resistencia química permite un funcionamiento confiable en entornos de trabajo hostiles y complejos.
Escenarios de aplicación típicos
Respaldados por una pérdida de alta frecuencia ultrabaja, una estabilidad dimensional excepcional, características eléctricas uniformes y una adaptabilidad ambiental confiable, los PCB DiClad 527 se adoptan ampliamente en sistemas de microondas y RF de alta precisión para diversas aplicaciones profesionales, como se enumeran a continuación:
-Redes de alimentación por radar y sistemas de orientación.
-Equipo de red comercial en fase.
-Antenas de estaciones base de baja pérdida y antenas de radio digitales.
-Filtros RF de alto rendimiento, acopladores y módulos LNA
