| Cuota De Producción: | 1pcs |
| Precio: | USD9.99-99.99 |
| Embalaje Estándar: | Vacío bags+Cartons |
| Período De Entrega: | 8-9 días laborables |
| Método De Pago: | T/T |
| Capacidad De Suministro: | 5000pcs por mes |

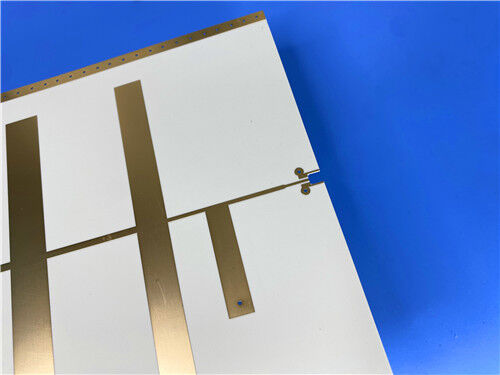

Esta PCB RF de gran tamaño sirve como sustrato de antena de tira larga de doble cara, construida sobre el laminado Rogers RO4003C. Con unas medidas de 1100 mm × 350 mm, esta placa de circuito ultralarga de 1,1 metros supera las restricciones de tamaño comunes que se observan en la fabricación normal de PCB de alta frecuencia, lo que la convierte en una opción práctica para conjuntos de antenas largos y hardware de microondas. La placa utiliza un núcleo de 0,813 mm con cobre acabado de 1 oz. No hay máscara de soldadura ni serigrafía aplicada en ninguno de los lados, junto con un acabado de superficie de oro de inmersión de 2u" para preservar el rendimiento estable de la señal de alta frecuencia y la soldabilidad confiable.
Especificación de PCB
La siguiente tabla resume todos los parámetros físicos y de fabricación clave para esta placa de circuito RO4003C de formato largo.
| Parámetro | Detalles |
| Materia prima | ROGERS RO4003C |
| Recuento de capas | Doble cara, 2 capas |
| Dimensión del tablero | 1100 mm × 350 mm, tolerancia de ±0,15 mm |
| Espesor del sustrato | 0,813 mm (32 mil) |
| Cobre acabado | 1oz de cobre exterior |
| Acabado superficial | 2u" oro inmersión |
| Máscara de soldadura | Sin máscara de soldadura superior e inferior |
| Serigrafía | Sin serigrafía superior e inferior |
Pila de PCB-arriba
Este apilamiento rígido de 2 capas presenta un diseño simétrico simple. Funciona bien para diseños de sustratos de antena largos y reduce el riesgo de deformación en placas extragrandes.
| Capa | Material / Cobre | Espesor |
| Capa_cobre_1 | Cobre | 1oz |
| Centro | Núcleo RO4003C | 0,813 milímetros |
| Capa_cobre_2 | Cobre | 1oz |
![]()
Introducción a los laminados RO4003C
Rogers RO4003C es un material compuesto de hidrocarburo/cerámica tejido reforzado con vidrio. Ofrece un rendimiento eléctrico comparable al de los sustratos de vidrio de PTFE y al mismo tiempo mantiene las características de fácil manipulación y procesamiento de los materiales epoxi/vidrio.
Los laminados RO4003C están disponibles con opciones de tela de vidrio 1080 o 1674. Independientemente del tipo de tejido, todos los grados mantienen especificaciones eléctricas idénticas, ofreciendo una constante dieléctrica estrictamente controlada y una baja pérdida de señal. La fabricación sigue flujos de trabajo similares al estándar FR-4, lo que ayuda a reducir los costos de producción en comparación con los laminados de microondas tradicionales. A diferencia de los sustratos de microondas a base de PTFE, el RO4003C no requiere ningún tratamiento especializado en los orificios pasantes ni pasos de manipulación adicionales.
Cabe señalar que el RO4003C no está bromado y no tiene clasificación UL 94 V-0. Si su proyecto necesita resistencia al fuego UL94 V-0,RO4835yRO4350BLos laminados son alternativas viables.
![]()
Características
Beneficios
| Valor típico de RO4003C | |||||
| Propiedad | RO4003C | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica, εProceso | 3,38±0,05 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Línea de corte sujeta con abrazadera | |
| Constante dieléctrica, εDiseño | 3.55 | z | 8 a 40GHz | Método de longitud de fase diferencial | |
| Factor de disipacióntan,δ | 0.0027 0.0021 |
z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | +40 | z | ppm/℃ | -50℃a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistividad de volumen | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividad superficial | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Resistencia eléctrica | 31,2(780) | z | Kv/mm(v/mil) | 0,51 mm (0,020 pulgadas) | IPC-TM-650 2.5.6.2 |
| Módulo de tracción | 19.650(2.850) 19.450(2.821) |
incógnita Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistencia a la tracción | 139(20,2) 100(14,5) |
incógnita Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistencia a la flexión | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | <0,3 | X,Y | mmm (mil/pulgada) |
después del grabado+E2/150℃ | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
incógnita Y z |
ppm/℃ | -55℃a288℃ | IPC-TM-650 2.4.41 |
| tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| td | 425 | ℃TGA | ASTM D 3850 | ||
| Conductividad térmica | 0,71 | W/M/ohk | 80℃ | ASTM C518 | |
| Absorción de humedad | 0,06 | % | 48 horas de inmersión 0.060" Temperatura de la muestra 50℃ |
ASTM D 570 | |
| Densidad | 1,79 | gramos/cm3 | 23℃ | ASTM D 792 | |
| Resistencia al pelado de cobre | 1.05 (6.0) |
N/mm (pli) |
después de soldar flotar 1 oz. Lámina EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidad | N / A | UL 94 | |||
| Compatible con procesos sin plomo | Sí | ||||
Bajo rendimiento de desgasificación de los laminados Rogers
Varios materiales compuestos de Rogers satisfacen los requisitos de baja desgasificación SP-R-0022A de la NASA para hardware de grado espacial. Los compuestos de PTFE RT/duroid rellenos con fibras inorgánicas y materiales de hidrocarburos termoestables TMM demuestran una excelente resistencia a la desgasificación. Los laminados de PTFE reforzado mantienen la estabilidad térmica y características consistentes de baja desgasificación. Los laminados de hidrocarburos altamente reticulados de TMM no liberan gases ni subproductos químicos a temperaturas elevadas.
El procedimiento de prueba de la NASA utiliza muestras grabadas sin cobre. Se calientan muestras que pesan entre 100 y 300 mg dentro de una cámara de cobre en condiciones de vacío a 125°C durante 24 horas. Un colector cromado mantenido a 25°C se encuentra a 12,7 mm de la salida de la cámara. Las pruebas miden la pérdida de masa total (TML), los materiales condensables volátiles recolectados (CVCM) y el vapor de agua recuperado (WVR), calculados como porcentajes de la masa de la muestra original. Los materiales que registran TML por debajo del 1,0% y CVCM por debajo del 0,1% se clasifican como de baja desgasificación y adecuados para el despliegue en naves espaciales.
Aplicaciones
Conclusión
Esta PCB de doble cara RO4003C de gran tamaño de 1100 × 350 mm aborda los obstáculos de fabricación de sustratos de antena ultralargos. Combina la estabilidad eléctrica comprobada del Rogers RO4003C, un comportamiento de señal de baja pérdida y una procesabilidad similar al FR-4. Construida como una placa desnuda sin máscara de soldadura ni serigrafía y terminada con oro de inmersión de 2u", esta placa de circuito larga está lista para construcciones personalizadas de antenas de RF y sistemas de microondas. Las propiedades dieléctricas consistentes del sustrato y la baja expansión térmica mantienen una integridad confiable de la señal a través de cambios de temperatura, una gran ventaja para diseños de antenas de tira larga.
![]()
![]()
