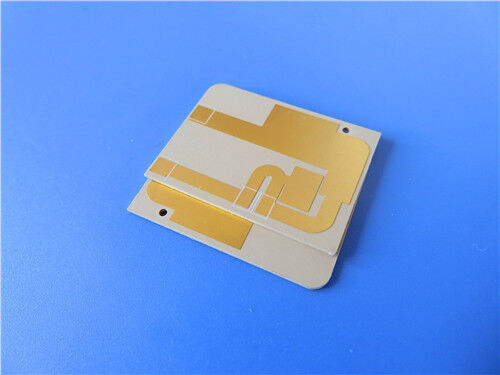

Placa de circuito impreso Rogers TMM6 de doble cara para microondas, grosor de 2 mm, acabado HASL

Esta PCB es una placa de circuito impreso de RF rígida personalizada de 2 capas construida con Rogers TMM6 sustrato compuesto de cerámica termoestable, diseñado para circuitos de microondas que requieren un rendimiento constante a alta frecuencia. Con unas dimensiones de 45,5 mm x 90 mm y una tolerancia dimensional estricta de ±0,15 mm, esta placa presenta un acabado superficial HASL sin máscara de soldadura ni serigrafía aplicada en ninguna de las caras. Construida enteramente con vías pasantes y sin vías ciegas, admite un enrutamiento fino de pistas y espacios de 5/8 mil, junto con un tamaño mínimo de orificio de 0,35 mm. Las capas de cobre exteriores tienen un peso de cobre acabado de 1 oz, y un recubrimiento de vías de 20 µm garantiza una interconexión eléctrica estable. Cada placa terminada se somete a una prueba eléctrica del 100 % antes del envío y se fabrica según los estándares de calidad IPC-Clase-2. Se aceptan archivos de diseño Gerber RS-274-X para la fabricación, con entrega en todo el mundo disponible.

PCB Especificación

Cada PCB de microondas personalizada se produce siguiendo estrictos controles dimensionales y de fabricación para preservar la integridad de la señal de alta frecuencia. La siguiente tabla consolida todas las especificaciones físicas principales, las reglas de fabricación y los detalles del tratamiento superficial para esta placa de circuito TMM6 para su referencia rápida.

Pila de PCB-arriba

La pila de capas determina directamente la impedancia y el rendimiento de RF de las PCB de microondas. La siguiente tabla presenta la disposición de la pila de capas de esta PCB rígida de 2 capas, detallando el material del núcleo y la lámina de cobre de arriba a abajo.

Estadísticas de la PCB

Las estadísticas de diseño reflejan la complejidad del circuito y la distribución de pads/vías del diseño presentado. Esta tabla captura las estadísticas clave del diseño derivadas del archivo de diseño de la PCB.

Introducción a Rogers TMM6

El material de microondas termoestable Rogers TMM6 es un compuesto de polímero cerámico termoestable diseñado para aplicaciones de línea de tira y micro-línea con alta fiabilidad de orificios pasantes chapados.

Los laminados TMM6 ofrecen una combinación de los beneficios de los laminados de circuito de microondas cerámicos y de PTFE tradicionales sin requerir las técnicas de producción especializadas comunes a esos materiales, todo ello con una constante dieléctrica (Dk) única en comparación con otros materiales de la familia de productos. A diferencia de muchos sustratos de microondas basados en PTFE, TMM6 adopta una química termoestable, que simplifica el flujo de fabricación y elimina la necesidad de procesos de manipulación complejos que normalmente se requieren para placas de PTFE puro. Este diseño de material único equilibra un comportamiento eléctrico de microondas excepcional con una buena fabricabilidad para la producción de RF en volumen.

Características y beneficios

• Constante dieléctrica (Dk) de 6,0 +/- 0,08 a 10 GHz
• Factor de disipación de 0,0023 a 10 GHz
• Coeficiente térmico de Dk de -11 ppm/°K
• Coeficiente de expansión térmica adaptado al cobre
• Temperatura de descomposición (Td) de 425 °C TGA
• Coeficiente de expansión térmica - x y z: 18 ppm/K, 18 ppm/K, 26 ppm/K
• Conductividad térmica de 0,72 W/mk
• Disponible en un rango de espesor de 0,0015 a 0,500 pulgadas +/- 0,0015"
• Las propiedades mecánicas resisten la fluencia y el flujo en frío
• Resistente a los productos químicos del proceso, lo que reduce los daños durante la fabricación
• Basado en una resina termoestable, lo que permite una unión de cables fiable
• Se pueden utilizar todos los procesos comunes de PCB con materiales TMM 6

Aplicaciones típicas

• Circuitos de RF y microondas
• Amplificadores y combinadores de potencia
• Filtros y acopladores
• Sistemas de comunicación por satélite
• Antenas de sistemas de posicionamiento global
• Antenas de parche
• Polarizadores y lentes dieléctricos
• Probadores de chips

Información de calidad y producción

La fabricación acepta archivos de arte Gerber RS-274-X. La placa cumple con el estándar IPC-Clase-2 y se admite envío a todo el mundo.

Conclusión

Esta PCB de microondas Rogers TMM6 de 2 capas ofrece un rendimiento eléctrico estable a alta frecuencia y una sólida fiabilidad mecánica. Las propiedades térmicas y dieléctricas bien equilibradas del material lo convierten en una opción sólida para ingenieros de RF que trabajan en proyectos de microondas, antenas y satélites. Con un estricto control dimensional, inspección eléctrica completa y capacidad de suministro global, es una solución de circuito personalizado fiable para sus desarrollos de hardware de alta frecuencia. La construcción de compuesto termoestable de TMM6 elimina muchos obstáculos de fabricación que se observan en los sustratos de PTFE convencionales, lo que permite una calidad constante tanto para prototipos como para pedidos de fabricación a escala.
