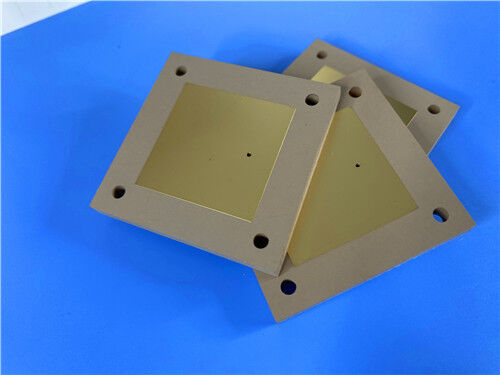

Rogers TMM10iPCB de doble cara de 2 mm de grosor con revestimiento de oro de inmersión

Esta PCB es un circuito de RF rígido personalizado de doble cara construido alrededor de Rogers TMM10i, un sustrato compuesto cerámico termoestable isotrópico diseñado para sistemas de microondas que exigen un rendimiento predecible de señales de alta frecuencia. Mide 87,05 mm x 46,3 mm con una tolerancia dimensional ajustada de ±0,15 mm y presenta un acabado superficial de oro por inmersión, sin máscara de soldadura ni serigrafía impresa en ninguno de los lados de la placa. El diseño utiliza una arquitectura de orificios pasantes pura sin vías ciegas, lo que admite un enrutamiento fino de trazas y espacios de 5/6 mil junto con un diámetro mínimo de orificio de 0,4 mm. Sus capas de cobre exteriores tienen un peso de cobre acabado de 1 oz, combinado con un chapado de vías de 20 µm para garantizar una interconexión eléctrica constante. Cada circuito acabado se somete a una prueba eléctrica completa del 100 % antes del envío y se fabrica según los estándares de calidad IPC-Clase-2. Se aceptan archivos de diseño Gerber RS-274-X para la fabricación y hay servicio de envío global disponible.

PCB Especificación

Cada PCB de microondas personalizada se fabrica bajo estrictos controles dimensionales y de fabricación para preservar la integridad de la señal a frecuencias de microondas. La siguiente tabla compila todas las especificaciones físicas clave, las reglas de fabricación y los detalles del tratamiento superficial para esta placa de circuito TMM10i para su referencia rápida.

Pila de PCB-arriba

La configuración de la pila de capas rige directamente el comportamiento de la impedancia y el rendimiento general de RF para las PCB de microondas. La siguiente tabla describe la disposición de la pila de esta PCB rígida de 2 capas, enumerando la lámina de cobre y el material del núcleo de arriba a abajo.

Estadísticas de PCB

Las estadísticas de diseño ilustran la complejidad del circuito, así como la distribución de pads y vías derivadas directamente del diseño presentado. Esta tabla captura las métricas clave del diseño exportadas del archivo de arte de la PCB.

Introducción a Rogers TMM10i

El material de microondas isotrópico termoestable Rogers TMM 10i es un compuesto de polímero cerámico termoestable desarrollado para circuitos de línea de tira y microcinta que requieren un rendimiento fiable de orificios pasantes chapados. TMM10i presenta una constante dieléctrica isotrópica (Dk). Al igual que otros laminados de la familia TMM, TMM10i combina las características deseables de los sustratos cerámicos y de PTFE, conservando el flujo de trabajo de procesamiento más simple típico de los sustratos blandos. A diferencia de muchos laminados de microondas de PTFE convencionales, la estructura termoestable de TMM10i agiliza los flujos de trabajo de chapado y elimina los pasos complicados de preparación de la superficie, ofreciendo un rendimiento dieléctrico fiable junto con una excelente procesabilidad tanto para proyectos de microondas prototipo como de volumen.

Características y beneficios

• Constante dieléctrica isotrópica (Dk) de 9,80 +/- 0,245
• Factor de disipación de 0,0020 a 10 GHz
• Coeficiente térmico de Dk de -43 ppm/°K
• Coeficiente de expansión térmica adaptado al cobre
• Temperatura de descomposición (Td) de 425 °C TGA
• Coeficiente de expansión térmica - x y z: 19 ppm/K, 19 ppm/K, 20 ppm/K
• Conductividad térmica de 0,76 W/mk
• Disponible en un rango de espesor de 0,0015 a 0,500 pulgadas +/- 0,0015"
• Las propiedades mecánicas resisten la fluencia y el flujo en frío
• Resistente a productos químicos de proceso, lo que reduce los daños durante la fabricación
• Elimina el pretratamiento con naftenato de sodio antes del chapado electroless
• La construcción de resina termoestable permite una unión de cables estable y fiable
• Soporta un rendimiento de unión de cables repetible

Aplicaciones típicas

• Circuitos de RF y microondas
• Amplificadores de potencia y combinadores
• Filtros y acopladores
• Sistemas de comunicación por satélite
• Antenas del Sistema de Posicionamiento Global
• Antenas de parche
• Polarizadores y lentes dieléctricos
• Probadores de chips

Información de calidad y producción

La fabricación acepta archivos de arte Gerber RS-274-X. La placa cumple con el estándar IPC-Clase-2 y se admite el envío a nivel mundial.

Conclusión

Esta PCB de microondas Rogers TMM10i de doble cara ofrece un rendimiento eléctrico fiable de alta frecuencia y una robusta estabilidad mecánica. La característica dieléctrica isotrópica del material y su comportamiento térmico equilibrado la convierten en una opción preferida para los ingenieros de RF que desarrollan hardware de microondas, antenas y satélites. Con un control dimensional ajustado, una inspección eléctrica completa y opciones de suministro global, sirve como una solución de circuito personalizado fiable para proyectos de desarrollo de alta frecuencia. La composición de composite termoestable de TMM10i elimina el engorroso tratamiento de pre-chapado requerido para la mayoría de los sustratos de PTFE, lo que permite una calidad constante para la validación de prototipos y pedidos de fabricación a gran escala.
