¿Qué es Stripline y línea de microstrip en PCB?

# RT/duroid 5880 # Rogers 5870

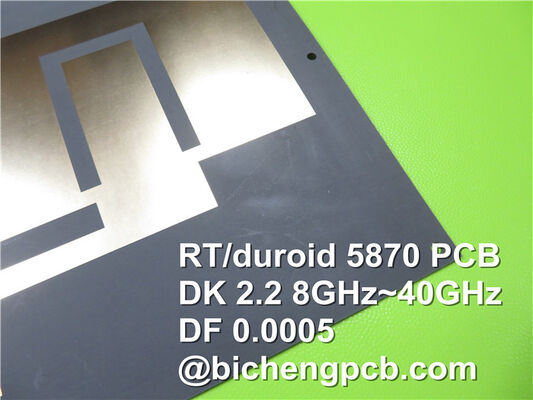

Los compuestos de PTFE reforzados con microfibra de vidrio Rogers RT/duroid 5870 y 5880 están diseñados para aplicaciones de circuitos de rayas y microrrasas exigentes.

Hoy vamos a aprender lo que son la línea de rayas y la línea de microrrasas.

Línea de rayas:una línea de bandas que recorre la capa interna y está enterrada dentro del PCB, como se muestra a continuación.

La parte marrón es el conductor, la parte verde es el dieléctrico aislante del PCB, la línea de rayas es el alambre de cinta incrustado entre las dos capas de conductores.

Debido a que la línea de rayos está incrustada entre dos capas de conductores, su distribución del campo eléctrico es entre dos conductores (planos) que lo envuelven,y no irradia energía ni es perturbado por radiación externa. pero debido a que todo está rodeado de dieléctrico (la constante dieléctrica es mayor que 1), la señal se transmite más lentamente en línea de rayas que en línea de microrras!

Línea de microrrugas:una línea de banda unida a la superficie de una capa de PCB, como se muestra a continuación,

La parte marrón es el conductor, la parte verde es el dieléctrico aislante del PCB, y el bloque marrón de arriba es la línea de microstrip.

La parte verde claro es material orgánico epoxi.

Dado que un lado de la línea de microstrip está expuesto al aire (que puede formar radiación alrededor o ser perturbado por la radiación alrededor de él), y el otro lado está conectado al dieléctrico aislante de PCB,el campo eléctrico formado por él se distribuye en el aireLa otra parte se distribuye en medio aislante de PCB. Su ventaja sobresaliente es que la velocidad de transmisión de la señal en la línea de microstrip es más rápida que en la línea de rayas.

Conclusión

1. La línea de microstrip es un alambre en banda (línea de señal) separado del plano de tierra con un dieléctrico. Si el espesor, el ancho y la distancia entre la línea y el plano de tierra son controlables,su impedancia característica también es controlable.

2La línea de conducción es una línea de cinta de cobre colocada en el medio del dieléctrico entre dos capas de plano conductor.la constante dieléctrica del medio y la distancia entre los dos planos conductores son controlables, entonces la impedancia característica de la línea también es controlable.

Calculación de la impedancia de las microrruedas y de las líneas de rayos:

a. línea de microrrugas Z ={87/[sqrt (Er+ 1.41) ]} ln [5,98 H/(0,8 W+T]

Entre ellos, el W es la anchura de la línea, el T es el grosor de cobre de la línea, el H es la distancia desde la línea hasta el plano de referencia,y el Er es la constante dieléctrica del material de la placa de PCBEsta fórmula debe aplicarse a 0,1 < W/H < 2,0 y 1 < Er > 15.

b. línea de rayos Z = [60/ sqrt (Er) ] ln {4H/[0,67π(T +0,8W) ]}

Entre ellos, la H es la distancia entre los dos planos de referencia, y la línea se encuentra en el medio de los dos planos de referencia.25.
