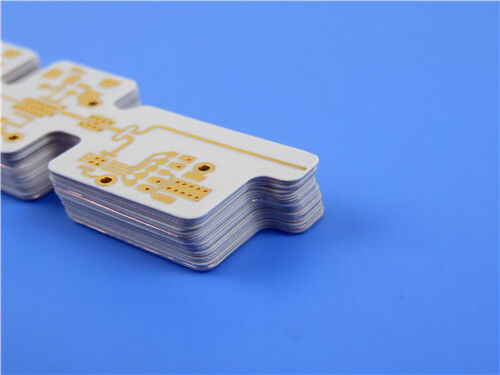

Este PCB rígido de doble capa utilizaRogers RO4003C de perfil bajo (LoPro)Con un revestimiento exterior de cobre de 1 onza (1,4 mil), un grosor de acabado de 0,5 mm y 20 μm a través del revestimiento, ofrece un rendimiento eléctrico estable, una integridad de señal superior,y fabricación de alta precisiónSus propiedades avanzadas de baja pérdida lo hacen ideal para aplicaciones digitales de alta frecuencia, componentes de estaciones base celulares, LNBs satelitales y etiquetas RFID.
Detalles de los PCB
| Especificaciones |
Detalles |
| Materiales básicos |
Rogers RO4003C bajo perfil |
| Número de capas |
De doble capa |
| Dimensiones del tablero |
104.3 mm x 78,65 mm por unidad |
| Traza/espacio mínimo |
4/6 de mil |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas o enterradas |
No hay vías ciegas |
| espesor del tablero acabado |
0.5 mm |
| Peso de Cu acabado |
1 oz (1,4 ml) en las capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Enepig |
| Accesorios para la limpieza |
- No, no lo sé. |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Máscara de soldadura superior |
El verde |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Control de calidad |
Se realizarán pruebas eléctricas al 100% antes del envío. |
Posibilidad de acumular PCB
| Capa de acoplamiento |
Especificación |
| Capa de cobre1 |
35 μm |
| Los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes de los componentes. |
16.7 mil (0,424 mm) |
| Capa de cobre2 |
35 μm |
Tipo de ilustración
La ilustración proporcionada para la fabricación de PCB cumple estrictamente con el formato Gerber RS-274-X, que es el protocolo estándar reconocido por la industria para transmitir datos de fabricación de PCB.
CalidadEstándar
Este PCB se adhiere estrictamente al estándar IPC-Clase-2, un punto de referencia de la industria reconocido a nivel mundial para las placas de circuitos impresos.rendimiento eléctrico, y fiabilidad operativa, por lo que es adecuado para la mayoría de las aplicaciones comerciales e industriales que exigen una estabilidad operativa constante y una fiabilidad moderada.
Disponibilidad
Ofrecemos servicios de logística y envío confiables para garantizar la entrega oportuna de productos a clientes en varios países y regiones,con capacidad para satisfacer los requisitos tanto de pedidos de lotes pequeños como de grandes volúmenes.
Introducción al material base de bajo perfil RO4003C
Los laminados Rogers RO4003C LoPro utilizan la tecnología patentada de Rogers, que permite que la lámina tratada inversa se adhiera al dieléctrico RO4003C estándar.Mejora de la pérdida de inserción y la integridad de la señal al tiempo que preserva todas las características favorables del sistema laminado estándar RO4003CComo laminados cerámicos de hidrocarburos, RO4003C LoPro está diseñado para ofrecer un rendimiento superior de alta frecuencia y una fabricación de circuitos rentable.Se trata de un material de baja pérdida compatible con los procesos de fabricación estándar de epoxi/vidrio (FR-4) y elimina la necesidad de una preparación especializada (ePor ejemplo, grabación de sodio), reduciendo así los costes de fabricación.
Características clave del RO4003C de bajo perfil
| Características clave |
Especificaciones |
| Constante dieléctrica (Dk) |
3.38±0.05 a 10 GHz y 23°C |
| Factor de disipación |
0.0027 a 10 GHz y 23°C |
| Temperatura de descomposición (Td) |
> 425 °C |
| Temperatura de transición del vidrio (Tg) |
Se aplicarán las siguientes medidas: |
| Conductividad térmica |
0.64 W/mK |
| Coeficiente de expansión térmica (CTE) en el eje Z |
46 ppm/°C |
| CTE combinada con cobre (-55 a 288 °C) |
El eje X: 11 ppm/°C; el eje Y: 14 ppm/°C. |
| Compatibilidad de los procesos |
Compatibles con procesos libres de plomo |
Beneficios principales
- La reducción de la pérdida de inserción permite el diseño de sistemas de frecuencias de funcionamiento más altas (superiores a 40 GHz)
- Reducción del rendimiento de intermodulación pasiva (PIM), por lo que es ideal para las antenas de las estaciones base
- Mejora del rendimiento térmico debido a la reducción de la pérdida de conductores
- Permite la fabricación de PCB de múltiples capas
- Ofrece una flexibilidad de diseño excepcional para satisfacer diversos requisitos de aplicación
- Compatible con procesos de procesamiento a alta temperatura
- Cumple con las regulaciones y requisitos medioambientales pertinentes
-Exhibe resistencia a la formación de filamentos anódicos conductores (CAF)
Aplicaciones típicas
- Aplicaciones digitales: servidores, routers y sistemas de fondo de alta velocidad
- Antenas y amplificadores de potencia de las estaciones base celulares
- Bloques de bajo ruido (LNB) para satélites de transmisión directa
Etiquetas de identificación por radiofrecuencia (RFID)
Conclusión
Este PCB de doble capa representa el pináculo de la precisión de la ingeniería,Combinando la ciencia de materiales RO4003C LoPro patentada de Rogers con estándares de fabricación rigurosos para ofrecer un rendimiento inigualable en aplicaciones de comunicación y procesamiento de señales críticas para la misión.
