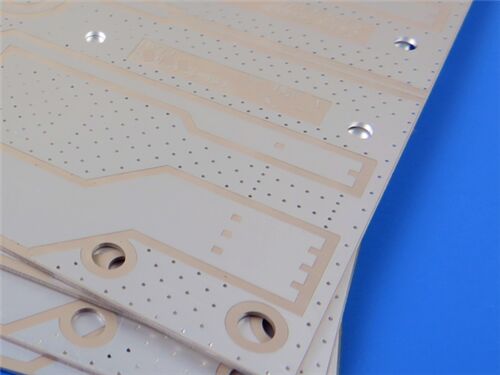

Esta placa de circuito impreso rígido de 2 capas (PCB) está construida utilizandoRodgers RO3010equipado con un peso de cobre de 1 oz (1,4 mil) en las capas exteriores, un espesor de cartón acabado de 0,5 mm,con un espesor de recubrimiento de 20 μm, el PCB ofrece un rendimiento eléctrico estable y una calidad de fabricación precisa, por lo que es muy adecuado para una amplia gama de aplicaciones electrónicas de alta frecuencia y inalámbricas.
Especificaciones de los PCB
| Especificaciones |
Detalles |
| Materiales básicos |
RO3010 |
| Número de capas |
2 capas |
| Dimensiones del tablero |
102 mm x 63 mm por unidad |
| Traza/espacio mínimo |
5/7 mils |
| Tamaño mínimo del agujero |
0.4 mm |
| Vías ciegas o enterradas |
No incluido |
| espesor del tablero acabado |
0.5 mm |
| Peso de Cu acabado |
1 oz (1,4 ml) en las capas exteriores |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Plata de inmersión |
| Accesorios para la limpieza |
No utilizado |
| Pantalón de seda de fondo |
No utilizado |
| Máscara de soldadura superior |
No utilizado |
| Máscara de soldadura inferior |
No utilizado |
| Control de calidad |
Pruebas eléctricas realizadas al 100% antes del envío |
Posibilidad de acumular PCB
| Capa de acoplamiento |
Especificación |
| Capa de cobre1 |
35 μm |
| El substrato de Rogers RO3010 |
20 mil (0,508 mm) |
| Capa de cobre2 |
35 μm |
Tipo de ilustración
La ilustración proporcionada para la fabricación de PCB cumple con el formato Gerber RS-274-X, el protocolo estándar de la industria para transmitir datos de fabricación de PCB.
CalidadEstándar
Este PCB cumple con el estándar IPC-Clase-2, un punto de referencia de la industria ampliamente reconocido para placas de circuitos impresos.que lo hace adecuado para la mayoría de las aplicaciones comerciales e industriales que exigen un rendimiento constante y una fiabilidad moderada.
Disponibilidad
Este PCB está disponible en todo el mundo. Proporcionamos servicios de logística y envío confiables para garantizar la entrega oportuna a los clientes en varios países y regiones,soporte tanto para pedidos de lotes pequeños como para grandes volúmenesYa sea para compañías electrónicas regionales, instituciones de investigación o empresas tecnológicas globales,Ofrecemos suministro constante y apoyo profesional después de las ventas para satisfacer los diversos requisitos del mercado.
Introducción al material base RO3010
Los materiales de circuito avanzado Rogers RO3010 son compuestos PTFE llenos de cerámica que proporcionan una constante dieléctrica más alta con una estabilidad superior.ofrecen una excepcional estabilidad mecánica y eléctrica, que simplifica el diseño de los componentes de banda ancha y permite su uso en una amplia gama de aplicaciones en un amplio rango de frecuencias.Las características inherentes de este material hacen que los laminados RO3010 sean muy adecuados para la miniaturización de circuitos.
Principales características del RO3010
| Características clave |
Especificaciones |
| Constante dieléctrica (Dk) |
10.2 +/- 0,30 a 10 GHz y 23°C |
| Factor de disipación |
0.0022 a 10 GHz y 23°C |
| Coeficiente de expansión térmica (CTE) |
Se aplicarán las siguientes medidas: |
| Valor Td |
> 500 °C |
| Conductividad térmica |
0.95 W/mK |
| Absorción de humedad |
0.05% |
| Rango de temperatura de funcionamiento |
-40 °C a +85 °C |
Beneficios
- El material muestra una excelente estabilidad dimensional, con un coeficiente de expansión térmica compatible con el cobre
- Precios competitivos para los laminados, lo que los hace ideales para procesos de fabricación de gran volumen
- ISO 9001 Certificado, garantizando una calidad constante y un rendimiento fiable
- Compatible con los diseños de tableros de múltiples capas, proporcionando capacidades de aplicación versátiles
Aplicaciones típicas
- Aplicaciones de radar para automóviles
- Antenas de posicionamiento por satélite
- Sistemas de telecomunicaciones celulares ̇ amplificadores y antenas de potencia
- Antenas de parche para comunicaciones inalámbricas
- Satélites de transmisión directa
- Enlaces de datos en los sistemas de cable
- Lectores de contadores remotos
- Los aviones de apoyo de potencia
Conclusión
Este PCB es adecuado para profesionales, organizaciones, instituciones de I + D y empresas tecnológicas involucradas en radar automotriz, antenas GPS, telecomunicaciones celulares,y otros equipos inalámbricos/de alta frecuenciaCon disponibilidad global, rigurosas pruebas eléctricas previas al envío y soporte de pedidos flexible, satisface las necesidades especializadas de alto rendimiento de las empresas electrónicas de todo el mundo,que sirve como una solución confiable para aplicaciones de alta demanda mediante el aprovechamiento del material de alto rendimiento RO3010.
