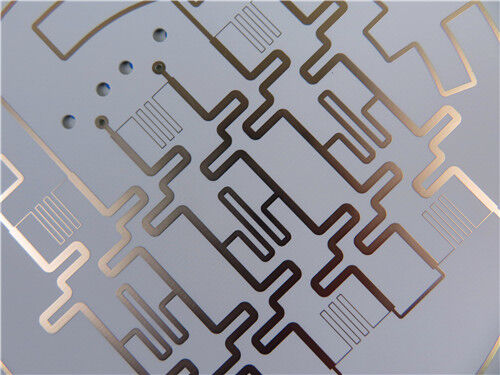

Rogers PCB Kappa 438 RF laminado 30 mil ENIG acabado

Esta PCB rígida de 2 capas utiliza Rogers Kappa 438 como su sustrato y acabado superficial ENIG (Níquel Electrolítico y Oro de Inmersión). Con un revestimiento de cobre exterior de 1 oz (1.4 mils), un grosor acabado de 0.85 mm y un chapado de vías de 20 μm, garantiza un rendimiento eléctrico constante y estándares de fabricación de alta precisión. Aprovechando las propiedades superiores de alta frecuencia de Kappa 438, es ideal para aplicaciones de WiFi/LAA de grado portador, celdas pequeñas/DAS, comunicaciones V2X y aplicaciones de hogar inteligente/medidores inalámbricos IoT.

Detalles de Construcción de la PCB

Pila de PCB

Tipo de Arte

El arte proporcionado para la fabricación de PCB cumple con el formato Gerber RS-274-X, que es el protocolo reconocido en la industria para transmitir datos de fabricación de PCB.

Calidad Estándar

Esta PCB cumple con el estándar IPC-Class-2, un punto de referencia ampliamente reconocido en la industria para placas de circuito impreso. El estándar IPC-Class-2 establece requisitos estrictos para la calidad, el rendimiento y la fiabilidad de las PCB, lo que la hace adecuada para la mayoría de las aplicaciones comerciales e industriales que requieren un funcionamiento constante y una fiabilidad moderada.

Disponibilidad

Esta PCB está disponible para suministro global. Ofrecemos soluciones logísticas y de envío fiables para garantizar la entrega oportuna de productos a clientes en diversos países y regiones, con la capacidad de satisfacer los requisitos de pedidos tanto de lotes pequeños como de gran volumen.

Introducción al Material Base Kappa 438

Los laminados Rogers Kappa 438 se construyen utilizando un sistema cerámico de hidrocarburo reforzado con vidrio, que ofrece un rendimiento superior a alta frecuencia y permite la fabricación de circuitos de bajo costo. Como material de baja pérdida, se puede procesar utilizando procedimientos de fabricación estándar de epoxi/vidrio (FR-4). Los laminados Kappa 438 también poseen la clasificación de retardante de llama UL 94 V-0 y son compatibles con procesos de soldadura sin plomo. Las opciones de grosor estándar incluyen 10, 20, 30, 40 y 60 mil. Además, los laminados Kappa 438 presentan constantes dieléctricas (Dk) alineadas con las normas estándar de la industria FR-4, lo que simplifica la conversión de diseños FR-4 existentes que requieren un rendimiento eléctrico mejorado.

Características Clave de Kappa 438

Beneficios Principales

-Simplifica los procesos de fabricación y ensamblaje de PCB, de acuerdo con los estándares FR-4

-El diseño de Dk personalizado permite la conversión sin problemas de diseños FR-4 existentes que requieren un rendimiento eléctrico mejorado

-Garantiza un rendimiento de circuito constante en varios escenarios de aplicación

-Mejora la flexibilidad de diseño y aumenta la fiabilidad de los agujeros pasantes metalizados

-Compatible con procesos de ensamblaje automatizados

Aplicaciones Típicas

-WiFi de Grado Portador/Acceso Asistido con Licencia (LAA)

-Celdas Pequeñas y Sistemas de Antenas Distribuidas (DAS)

-Comunicaciones Vehículo a Vehículo/Vehículo a Infraestructura (V2X)

-Segmentos de Internet de las Cosas (IoT): Hogar Inteligente y Medidores Inalámbricos

Conclusión

Esta PCB de 2 capas basada en Kappa 438 es ideal para profesionales, instituciones de investigación y desarrollo (I+D) y empresas tecnológicas involucradas en el desarrollo y fabricación de sistemas de WiFi/LAA de grado portador, celdas pequeñas, DAS, comunicaciones V2X y sistemas de hogar inteligente y medidores inalámbricos IoT. Al utilizar el sustrato Rogers Kappa 438 de alto rendimiento, caracterizado por su compatibilidad con FR-4, baja pérdida y propiedades superiores de alta frecuencia, esta PCB sirve como una solución fiable y rentable para aplicaciones inalámbricas de alta demanda que requieren un rendimiento eléctrico constante, flexibilidad de diseño y fabricación optimizada.
