La PCB Rogers RO4350B es una solución de vanguardia que combina un rendimiento eléctrico excepcional con una fabricación rentable, lo que la convierte en una opción ideal para una amplia gama de aplicaciones de alta frecuencia y alto rendimiento.
En el corazón de esta PCB se encuentra el material patentado Rogers RO4350B, un compuesto de hidrocarburo/cerámica reforzado con vidrio tejido que ofrece un rendimiento a la par con el PTFE/vidrio tejido, al tiempo que ofrece la facilidad de procesamiento asociada con el epoxi/vidrio estándar. Esta composición de material única permite que la PCB RO4350B logre una constante dieléctrica (Dk) constante de 3,48 y ± 0,05 a 10 GHz/23 °C y un bajo factor de disipación de 0,0037 a la misma frecuencia y temperatura.
Una de las ventajas clave del material RO4350B es su excepcional estabilidad dimensional. El coeficiente de expansión térmica (CTE) es de 10 ppm/°C en el eje X, 12 ppm/°C en el eje Y y 32 ppm/°C en el eje Z, lo que coincide estrechamente con las características de expansión del cobre. Esto permite que la PCB RO4350B mantenga una excelente estabilidad dimensional, una propiedad crítica para la construcción de placas multicapa de dieléctrico mixto. Además, el bajo CTE en el eje Z de los laminados RO4350B garantiza una calidad fiable de los orificios pasantes metalizados, incluso en aplicaciones de choque térmico severo.
| Valor Típico RO4350B |
| Propiedad |
RO4350B |
Dirección |
Unidades |
Condición |
Método de Prueba |
| Constante Dieléctrica, εProceso |
3,48±0,05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline sujetada |
| Constante Dieléctrica, εDiseño |
3,66 |
Z |
|
8 a 40 GHz |
Método de Longitud de Fase Diferencial |
| Factor de Disipación, tan, δ |
0,0037
0,0031 |
Z |
|
10 GHz/23°C
2,5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente Térmico de ε |
+50 |
Z |
ppm/°C |
-50°Ca 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividad Volumétrica |
1,2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividad Superficial |
5,7 x109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistencia Eléctrica |
31,2(780) |
Z |
kV/mm(V/mil) |
0,51mm(0,020") |
IPC-TM-650 2.5.6.2 |
| Módulo de Tensión |
16.767(2.432)
14.153(2.053) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistencia a la Tensión |
203(29,5)
130(18,9) |
X
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistencia a la Flexión |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidad Dimensional |
<0,5 |
X,Y |
mm/m
(mil/pulgada) |
después de grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de Expansión Térmica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°Ca 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°CTMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°CTGA |
|
ASTM D 3850 |
| Conductividad Térmica |
0,69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorción de Humedad |
0,06 |
|
% |
Inmersión 48h 0,060"
Muestra a 50°C |
ASTM D 570 |
| Densidad |
1,86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Resistencia de Pelado del Cobre |
0,88
(5,0) |
|
N/mm
(pli) |
después de flotación de soldadura 1 oz.
Foil EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidad |
(3)V-0 |
|
|
|
UL 94 |
| Compatible con Proceso sin Plomo |
Sí |
|
|
|
|
Otra característica notable del material RO4350B es su alta temperatura de transición vítrea (Tg) de más de 280 °C (536 °F). Esto asegura que las características de expansión de la PCB permanezcan estables en una amplia gama de temperaturas de procesamiento, lo que la hace adecuada para una variedad de procesos de fabricación. Además, la baja absorción de agua del material del 0,06% contribuye a su fiabilidad y rendimiento generales.

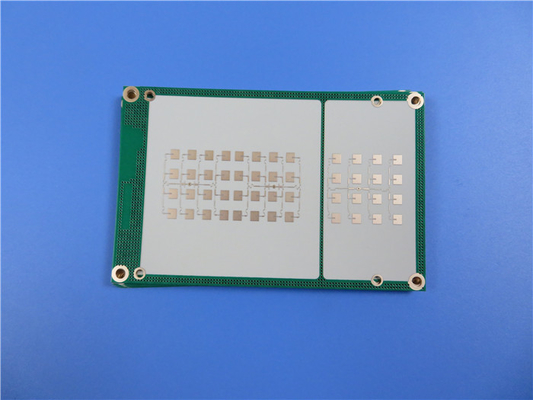

Esta PCB Rogers RO4350B está construida con un diseño rígido de 2 capas, con 35 µm de cobre en las capas superior e inferior, y un núcleo Rogers RO4350B de 0,102 mm (4 mil). Las dimensiones de la placa son 43,98 mm x 33,22 mm, con una tolerancia ajustada de ±0,15 mm. La PCB presenta un mínimo de traza/espacio de 4/5 mils y un tamaño mínimo de orificio de 0,3 mm, lo que garantiza un rendimiento fiable y de alta calidad.
Uno de los beneficios clave de la PCB RO4350B es su rentabilidad. A diferencia de los materiales tradicionales a base de PTFE, el RO4350B se puede procesar utilizando técnicas estándar de epoxi/vidrio, lo que permite un proceso de fabricación más económico. Esto hace que la PCB RO4350B sea una opción atractiva para diseñadores e ingenieros que requieren placas de circuito de alto rendimiento sin el precio premium asociado.
La versatilidad de la PCB Rogers RO4350B es evidente en su amplia gama de aplicaciones, que incluyen antenas de estaciones base celulares y amplificadores de potencia, etiquetas de identificación por radiofrecuencia, radares y sensores automotrices, y LNB para satélites de transmisión directa. Sus excepcionales propiedades eléctricas y mecánicas, combinadas con su fabricación rentable, hacen de la PCB RO4350B una excelente opción para ingenieros y diseñadores que buscan una solución de placa de circuito fiable y de alta calidad.
En resumen, la PCB Rogers RO4350B representa una notable combinación de rendimiento y asequibilidad, ofreciendo a diseñadores e ingenieros una solución de vanguardia que satisface las demandas de las aplicaciones de alta frecuencia y alto rendimiento de hoy en día.
