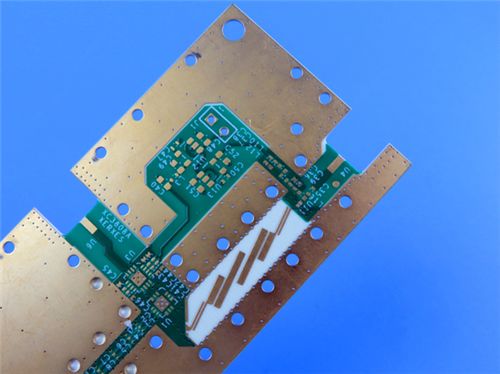

RO4360G2 PCB 2L 32mil Substrato de inmersión con acabado dorado

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío+cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Material base:

ROGERS RO4360G2

Recuento de capas:

2 capas

Espesor de la PCB:

0.9 mm

Tamaño de PCB:

73,12 mm x 44,71 mm por pieza (1 unidad),

Platina:

Blanco

Máscara de soldadura:

Verde

Peso de cobre:

1 oz (1,4 mils) para capas exteriores

Acabado superficial:

oro de inmersión

Resaltar:

RO4360G2 PCB de 2 capas

Rodgers acabado de inmersión en oro de PCB

Placa de PCB de sustrato de 32 milímetros

Descripción del Producto

RO4360G2 PCB 2L 32mil Substrato de inmersión con acabado dorado

Aprovechando Rogers RO4360G2, un material cerámico termoestable de hidrocarburos reforzado con vidrio y baja pérdida,Este PCB rígido de 2 capas está especialmente diseñado para aplicaciones de telecomunicaciones de alta frecuencia, específicamente amplificadores de potencia de estaciones base y transceptores de células pequeñas..

Especificación de los PCB

Parámetro	Detalles
Materiales básicos	Rogers RO4360G2 - Termosete cerámico de hidrocarburos reforzado con vidrio de baja pérdida; primer laminado termoestable de alto Dk procesable como FR-4
Número de capas	2 capas (estructura rígida)
Dimensiones del tablero	73.12 mm x 44,71 mm por pieza (1 PCS)
Traza/espacio mínimo	5 mils (traza) / 6 mils (espacio)
Tamaño mínimo del agujero	0.30 mm
Vías	No hay vías ciegas; a través del espesor de revestimiento = 20 μm
espesor del tablero terminado	0.9 mm
Peso de cobre acabado	1 oz (1.4 ml) para las capas exteriores
Finalización de la superficie	Oro de inmersión
Peluquería	Película blanca en la capa superior; sin película en la capa inferior
Máscara de soldadura	Máscara de soldadura verde en la capa superior; sin máscara de soldadura en la capa inferior
Garantizar la calidad	Prueba eléctrica al 100% antes del envío

Posibilidad de acumular PCB

La acumulación está diseñada para maximizar el rendimiento de RF y la confiabilidad térmica, aprovechando la alta expansión térmica de Dk y cobre de RO4360G2:

Nombre de la capa	El material	El grosor
Capa superior (Copper_layer_1)	cobre de 35 μm de espesor	35 μm (1 oz)
Capa de sustrato	Los demás elementos de la lista se incluirán en el anexo II.	0.813 mm (32 mil)
Capa inferior (Copper_layer_2)	cobre de 35 μm de espesor	35 μm (1 oz)

Rogers RO4360G2 Introducción al material

Rogers RO4360G2 redefine el diseño de materiales de telecomunicaciones de alta densidad resolviendo un desafío clave de la industria: alto rendimiento sin procesamiento especializado.Como el primer laminado termoestable de alto Dk procesable como el FR-4 estándar, elimina la necesidad de pasos de fabricación costosos y que consumen mucho tiempo (por ejemplo, grabado de sodio para materiales de PTFE) al tiempo que proporciona las propiedades de RF requeridas para amplificadores y transceptores de potencia.

Refuerzo de vidrio:Añade rigidez para un manejo más fácil en construcciones multicapa (y es compatible con los laminados prepreg/RO4000 de la serie RO440 de bajo Dk para diseños complejos)
Compatibilidad libre de plomo:Se ajusta a las regulaciones ambientales mundiales (por ejemplo, RoHS) para equipos de telecomunicaciones
Eficiencia de los costes:Tiempos de entrega cortos y cadenas de suministro eficientes reducen los costes de material y producción, lo que es fundamental para la implantación de estaciones base a gran escala

Principales características del material

Características	Especificación
Constante dieléctrica (Dk)	6.15 ± 0,15 a 10 GHz y 23°C
Factor de disipación (DF)	0.0038 a 10 GHz y 23°C
Rendimiento térmico	- Temperatura de descomposición (Td): > 407°C - Temperatura de transición del vidrio (Tg): > 280°C (TMA)
Conductividad térmica	0.75 W/mK
Coeficiente de expansión térmica (CTE)	- Eje X: 13 ppm/°C - Eje Y: 14 ppm/°C - Eje Z: 28 ppm/°C (-55 a 288°C)
Calificación de inflamabilidad	Se aplican las siguientes medidas:
Compatibilidad de los procesos	Fabricación en la que el plomo no es compatible con el proceso; fabricación similar al FR-4

Beneficios principales

Alta eficiencia de RF:La alta Dk (6.15) permite diseños de circuitos de RF compactos (críticos para los transceptores de células pequeñas), mientras que la baja DF (0.0038) minimiza la pérdida de señal en los amplificadores de potencia
Confiabilidad de los agujeros de revestimiento (PTH):La baja CTE del eje Z (28 ppm/°C) y la CTE X/Y combinada con cobre impiden el agrietamiento de la PTH durante el ciclo térmico.
Compatibilidad del montaje automatizado:El procesamiento similar al FR-4 funciona con líneas de ensamblaje SMT estándar y a través de agujeros, reduciendo el tiempo de producción para pedidos de telecomunicaciones de gran volumen.
Resistencia térmica:La alta Tg (> 280 °C) y Td (> 407 °C) soportan la soldadura sin plomo y el calor generado por los amplificadores de potencia, evitando el fallo de los componentes.
Cumplimiento ambiental:Sin plomo y con clasificación UL 94 V-0, que cumple con los estándares mundiales de seguridad y sostenibilidad de las telecomunicaciones.

Algunas aplicaciones típicas

Amplificadores de energía de la estación base
Transceptores de células pequeñas

El PCB de 2 capas con material Rogers RO4360G2 es una solución optimizada para telecomunicaciones que combina alto rendimiento y practicidad.
