Rogers RO3010 PCB 25 mil grueso placa de PCB de doble capa
  • Nombre

Rogers RO3010 PCB 25 mil grueso placa de PCB de doble capa

Cuota De Producción: 1 Uds.
Precio: USD9.99-99.99
Embalaje Estándar: Bolsas de vacío+cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-332.V1.0
Material base:
Rogers RO3010
Recuento de capas:
2 capas
Espesor de la PCB:
0.8 mm
Tamaño de PCB:
45 mm x 65 mm (1 pieza)
Platina:
Negro
Máscara de soldadura:
No
Peso de cobre:
1 oz (1,4 mils) para capas exteriores
Acabado superficial:
oro de inmersión
Resaltar:

Pintura de circuito impreso de Rogers RO3010

,

placa de PCB de doble capa 25mil

,

PCB de alta frecuencia de Rogers

Descripción del Producto
Rogers RO3010 PCB 25 mil grueso placa de PCB de doble capa
Diseñado para precisión y fiabilidad, este PCB rígido de 2 capas aprovecha el Rogers RO3010 - un material compuesto de PTFE lleno de cerámica - para ofrecer un rendimiento excepcional de alta frecuencia,Estabilidad dimensional, y la miniaturización de circuitos.
Especificación de los PCB
Parámetro Especificación
Número de capas PCB rígido de dos capas
Materiales básicos Rogers RO3010 (compuesto de PTFE lleno de cerámica)
Dimensiones del tablero 45 mm x 65 mm (1 pieza)
espesor del tablero terminado 0.8 mm
Peso del cobre acabado (capas exteriores) 1 oz (1,4 mils / 35 μm)
Por medio del espesor del revestimiento 20 μm
Traza/espacio mínimo 4 mil / 4 mil
Tamaño mínimo del agujero 0.3 mm
Vías 12 en total (sin vías ciegas)
Finalización de la superficie Oro de inmersión
Peluquería Por encima: Negro; por debajo: No
Máscara de soldadura Por encima: No; por debajo: No
Garantizar la calidad 100% Prueba eléctrica antes del envío
El nivel de los PCB (de arriba a abajo)
Secuencia de capas Tipo de capa Especificación El grosor
1 Capa de cobre (arriba - L1) Capa de cobre1 35 μm (1 oz)
2 Substrato Rodgers RO3010 0.635 mm (25 mil)
3 Capa de cobre (parte inferior - L2) Capa de cobre2 35 μm (1 oz)
Rogers RO3010 Resumen del material
Rogers RO3010 es un material de circuito avanzado clasificado como un compuesto PTFE lleno de cerámica,diseñados para proporcionar una constante dieléctrica alta (Dk) con una estabilidad excepcional en amplias frecuencias y condiciones ambientalesComo solución de precio competitivo, combina un rendimiento mecánico y eléctrico superior,simplificando el diseño de componentes de banda ancha al tiempo que permite la miniaturización de circuitos, una ventaja clave para aplicaciones de espacio limitado.Sus características consistentes lo hacen adecuado para una amplia gama de casos de uso de alta frecuencia, desde radar automotriz hasta comunicaciones por satélite,Al mismo tiempo que apoya la fabricación en volumen con precios rentables.

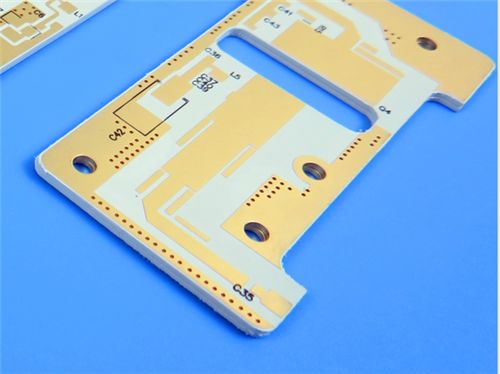

Rogers RO3010 PCB 25 mil grueso placa de PCB de doble capa 0
Características clave del Rogers RO3010
Propiedad Especificación
Constante dieléctrica (Dk) 10.2 ± 0,30 (10 GHz/23°C)
Factor de disipación (Df) 0.0022 (10 GHz/23°C)
Coeficiente de expansión térmica (CTE) En el eje X: 13 ppm/°C; en el eje Y: 11 ppm/°C; en el eje Z: 16 ppm/°C (-55°C a 288°C)
Temperatura de descomposición térmica (Td) > 500 °C
Conductividad térmica 0.95 W/mK
Absorción de humedad 0.05%
Rango de temperatura de funcionamiento -40 °C a +85 °C
Certificación de calidad Certificado ISO 9001
Ventajas principales de Rogers RO3010
  • Estabilidad dimensional: el CTE está estrechamente relacionado con el cobre, lo que garantiza una separación mínima de la deformación o de la capa durante el ciclo térmico y el procesamiento.
  • Producción de volumen rentable: el precio económico del laminado lo hace ideal para la fabricación de grandes volúmenes sin comprometer el rendimiento.
  • Compatibilidad de banda ancha: Estabilidad eléctrica y mecánica excepcional en un amplio rango de frecuencias, simplificando el diseño de componentes de banda ancha.
  • Miniaturización de circuitos: alta Dk permite huellas de circuitos más pequeñas, apoyando diseños eficientes en espacio para dispositivos compactos.
  • Versatilidad de múltiples capas: adecuado para diseños de placas de múltiples capas, ofreciendo flexibilidad para arquitecturas de circuitos complejos.
Aplicaciones típicas
Este PCB RO3010 de 2 capas está diseñado para sistemas de alta frecuencia y alta confiabilidad en todas las industrias:
  • Aplicaciones de radar automotriz (por ejemplo, control de crucero adaptativo, prevención de colisiones)
  • Antenas del sistema de posicionamiento global (GPS)
  • Sistemas de telecomunicaciones celulares (amplificadores de potencia, antenas)
  • Antenas de parche para comunicaciones inalámbricas
  • Equipo de transmisión directa por satélite (DBS)
  • Enlaces de datos del sistema de cable
  • Lectores de contadores remotos
  • Los aviones de apoyo de potencia
Cumple con los estándares IPC-Clase-2 y está disponible en todo el mundo, está diseñado para satisfacer las demandas de los sistemas automotrices, de telecomunicaciones y de satélites,donde una constante dieléctrica alta (Dk) y una baja pérdida no son negociables.
Rogers RO3010 PCB 25 mil grueso placa de PCB de doble capa 1
