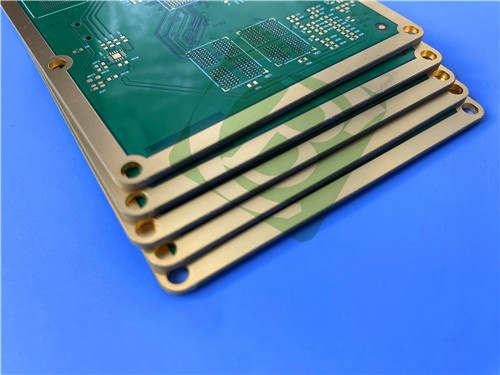

En el competitivo panorama de la electrónica, la demanda de placas de circuito impreso (PCB) avanzadas nunca ha sido tan alta. Nuestra PCB de 12 capas, construida con el material 370HR de Isola, está diseñada para ofrecer un rendimiento térmico, fiabilidad y versatilidad superiores.
| Especificación |
Detalles |
| Material Base |
370HR |
| Número de Capas |
12 capas |
| Dimensiones de la Placa |
120 mm x 88 mm (1 arriba, +/- 0,15 mm) |
| Trazo/Espacio Mínimo |
4/6 mil |
| Tamaño Mínimo del Orificio |
8 mil |
| Vías Ciegas |
L1-L4, L1-L10 |
| Peso de Cu Acabado |
1 oz (capas de señal y plano) |
| Serigrafía Superior |
Blanco |
| Serigrafía Inferior |
Blanco |
| Máscara de Soldadura Superior |
Verde |
| Máscara de Soldadura Inferior |
Verde |
| Grosor de la Placa |
1,58 mm (+/- 10%) |
| Marca UL |
Requerida en la PCB |
| Pruebas Eléctricas |
Requeridas |
| Serigrafía en las Almohadillas de Soldadura |
Sin serigrafía en las almohadillas de soldadura |
| Acabado de la Superficie |
ENIG, con 0,1 um (0,004 mil) de oro, para -40°C a +85°C |
Pruebas y Garantía de Calidad
Se realiza una prueba eléctrica al 100% antes del envío, lo que garantiza que cada PCB cumple con los estándares IPC-Clase-2. Este riguroso proceso de prueba garantiza la fiabilidad y el rendimiento.
Coincidencia de Impedancia
La coincidencia de impedancia es fundamental para aplicaciones de alta frecuencia. Se aplican las siguientes configuraciones:
- Capa 1: 7 mil de un solo extremo, 100 ohmios, referenciado a la Capa 2
- Capa 3: 9 mil de un solo extremo, 100 ohmios, referenciado a la Capa 2
- Capa 4: 10 mil de un solo extremo, 100 ohmios, referenciado a la Capa 5
- Capa 6: 7 mil de un solo extremo, 100 ohmios, referenciado a la Capa 5
El Material 370HR
El 370HR de Isola está diseñado para aplicaciones de PCB multicapa, con una temperatura de transición vítrea (Tg) de 180°C. Este material destaca en rendimiento térmico, resistencia mecánica y resistencia química, superando a los materiales FR-4 tradicionales.
Características Clave
- Alto Rendimiento Térmico: Tg de 180°C y Td de 340°C.
- Bajo Coeficiente de Expansión Térmica (CTE): 13/14 ppm/°C, lo que garantiza la fiabilidad.
- Cumple con RoHS: Libre de sustancias nocivas.
- Resistente a CAF: Reduce el riesgo de problemas de filamentos anódicos conductores.
- Bloqueo UV y Fluorescencia AOI: Mejora la compatibilidad con los sistemas de inspección automatizados.
Aplicaciones Típicas
La versatilidad de esta PCB de 12 capas la hace adecuada para una variedad de aplicaciones, que incluyen:
- Informática, Almacenamiento y Periféricos
- Redes y Comunicaciones
- Automotriz y Transporte
- Electrónica de Consumo
- Aeroespacial y Defensa
- Médica, Industrial e Instrumentación
Estas industrias se benefician de la estabilidad térmica y la fiabilidad superiores del 370HR, lo que lo hace ideal para dispositivos de alto rendimiento.
Conclusión
Esta PCB de 12 capas construida con el material 370HR de Isola representa la vanguardia de la tecnología de PCB. Su construcción avanzada, junto con rigurosos estándares de calidad y características de alto rendimiento, la convierte en un componente vital en la electrónica moderna. Con disponibilidad mundial, esta PCB está preparada para satisfacer las crecientes demandas de diversas industrias de alta tecnología, garantizando la fiabilidad y el rendimiento en diversas aplicaciones.
